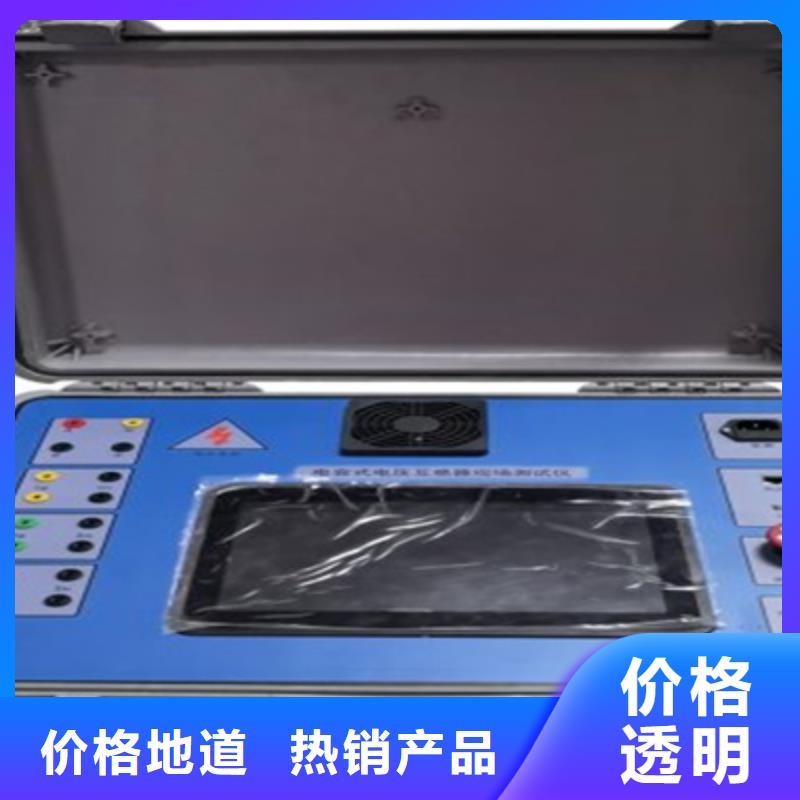

互感器综合测试仪灭磁过电压测试装置省心又省钱

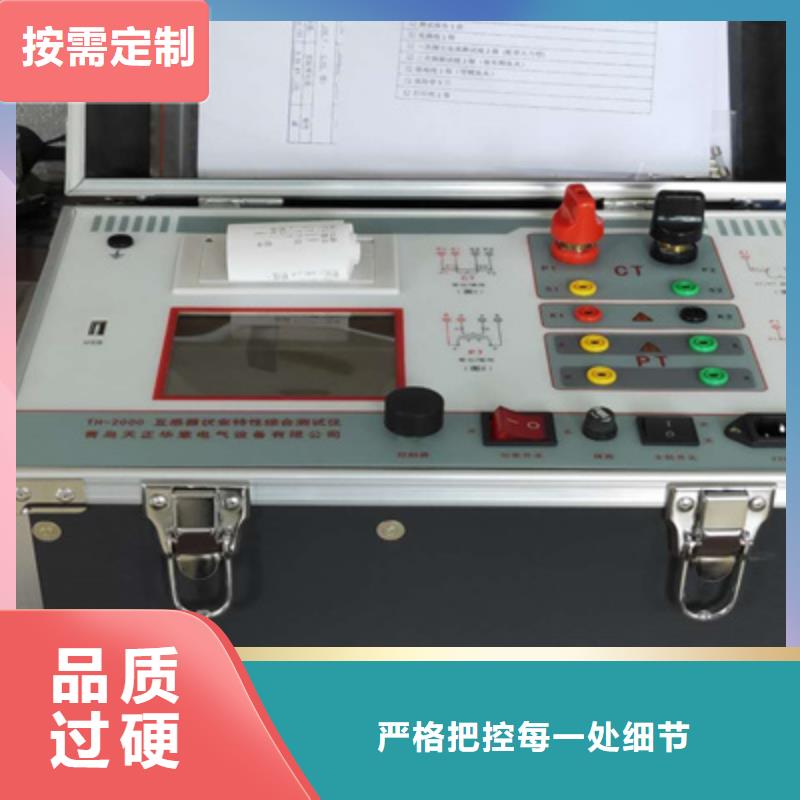

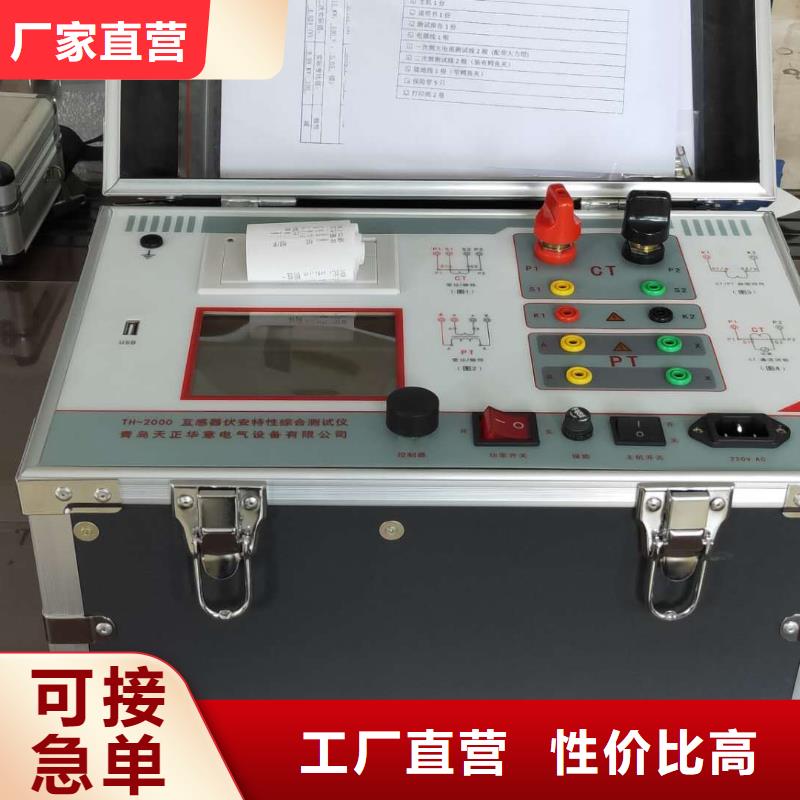

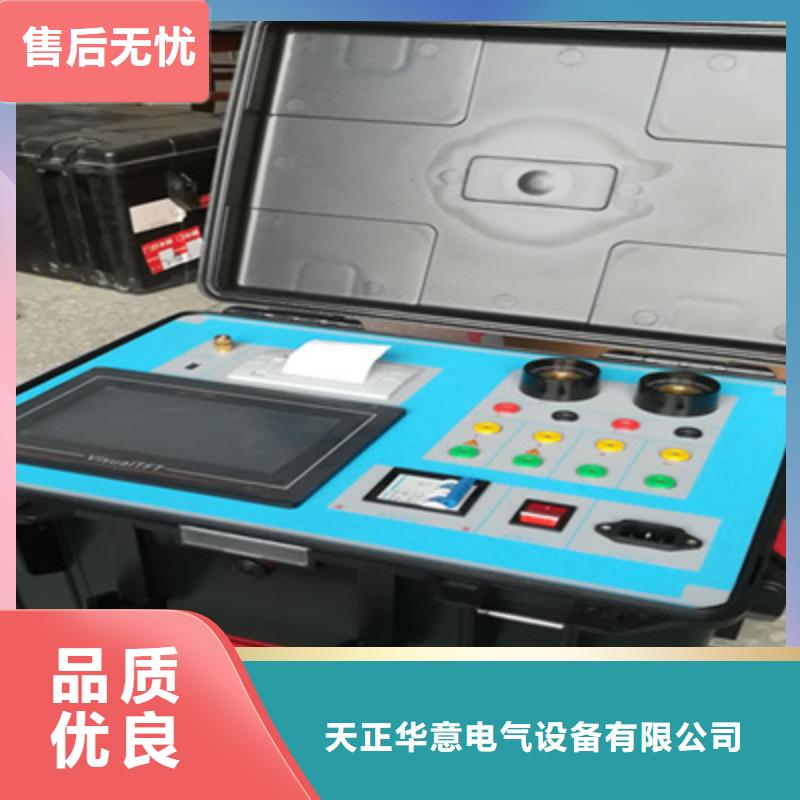

互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

互感器综合测试仪误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图45数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图45数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5％误差曲线即n/ZL曲线为图9所示曲线。在图45中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。
