变压器绕组变形测试仪便携式故障录波仪产地批发

变压器绕组变形测试仪感谢您使用本公司变压器绕组变形测试仪。为了您能更、更快捷地使用本设备，了解它的卓越功能，请您在使用本设备安装调试前，仔细阅读使用说明书。谢谢您的合作！质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险。为避免伤害人身及设备，使用测试仪前请先阅读“须知”和“警告”以及“注意”等相关资料的内容。 须知 请遵循本手册的说明使用测试仪，否则测试仪所提供的保护可能会受到损坏。 本手册中: 警告是指对使用者构成危险的情况或操作。 小心是指对测试仪或被试变压器可能造成损坏的情况或操作。 注意是指对测试结果可能造成误差的情况或操作。 工作准则 为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：1、使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。 2、变压器的测量接地没有连接正确前，请不要开始绕组变形测试。 3、试验前应将被试变压器线端充分放电。 4、绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。 5、测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。 6、变压器铁芯必须与外壳可靠接地。7、应保证测量接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。8、测量线正确使用：放线时应展开不要卷曲、收线时应平直绕成环形存放，测量夹子在测量结束时应与测量线脱开，避免在变压器上挂住，有损测量线。9、测试使用过程中，不得打开与测试无关的其他软件。10、测试仪不具有防水功能，不得在雨天露天使用。11、测试仪及测试配件不用时放入包装箱，包装箱平时至于平放状态。

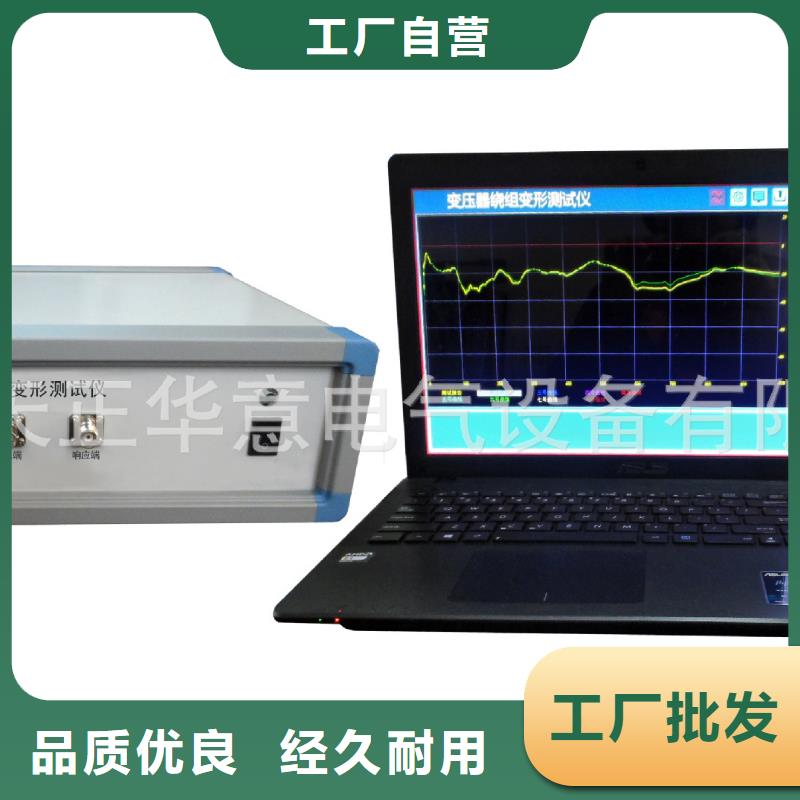

变压器绕组变形测试仪 测试分析软件主要特色?采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。?采用数据库保存测试数据，对测试数据的管理简洁方便。?可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、?自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。?软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。?软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。?软件界面简洁、直观、实用。系统简明操作流程?采集器接地?采集器与变压器绕组接线?计算机开机?采集器上电?登录软件?录入信息?选择终止频率，调整测试参数?选择绕组?开始测试?更换测试绕组?选择绕组?开始测试?重复以上过程，直至完成所有绕组测试?保存数据?数据分析?报告导出?关闭软件?关闭计算机及电源?拆开变压器接线?测试完成。变压器绕组变形测试仪
