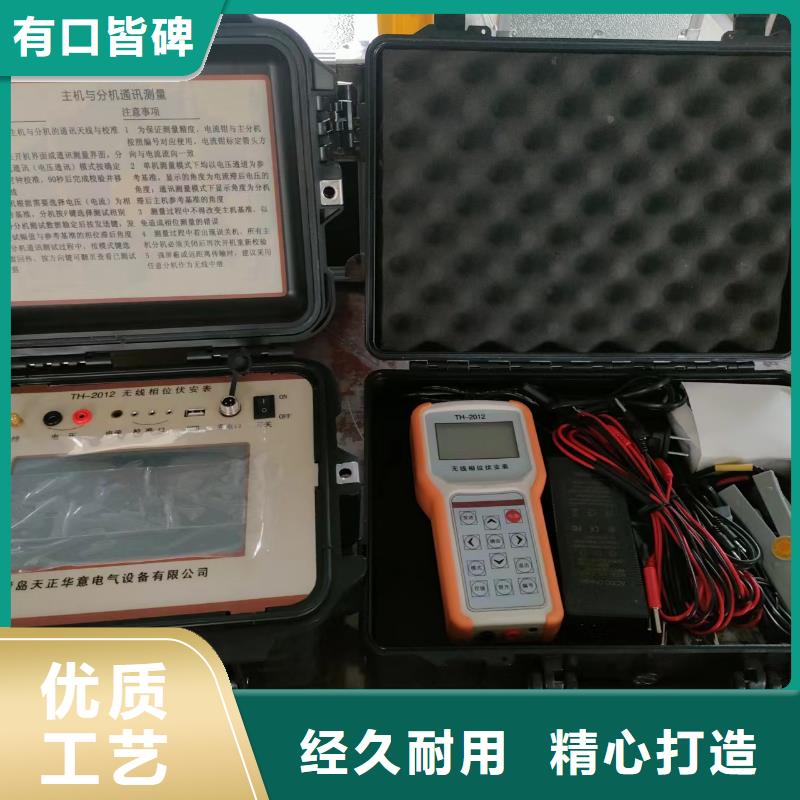

一次通流加压模拟带负荷向量试验装置主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3%读数+0.2%量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5%读数+0.5%量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270*180*200 4kg； 分机：200*100*35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）% RH 全智能无线高压验电测试仪 通流加压模拟负荷继电保护向量检测装置 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 变电站投运前继电保护向量检查装置 继电保护相位测试装置 模拟一次负荷法继电保护相位检验装置 变电站工程通流加压模拟带负荷试验装置 通流加压模拟负荷继电保护向量检测装置

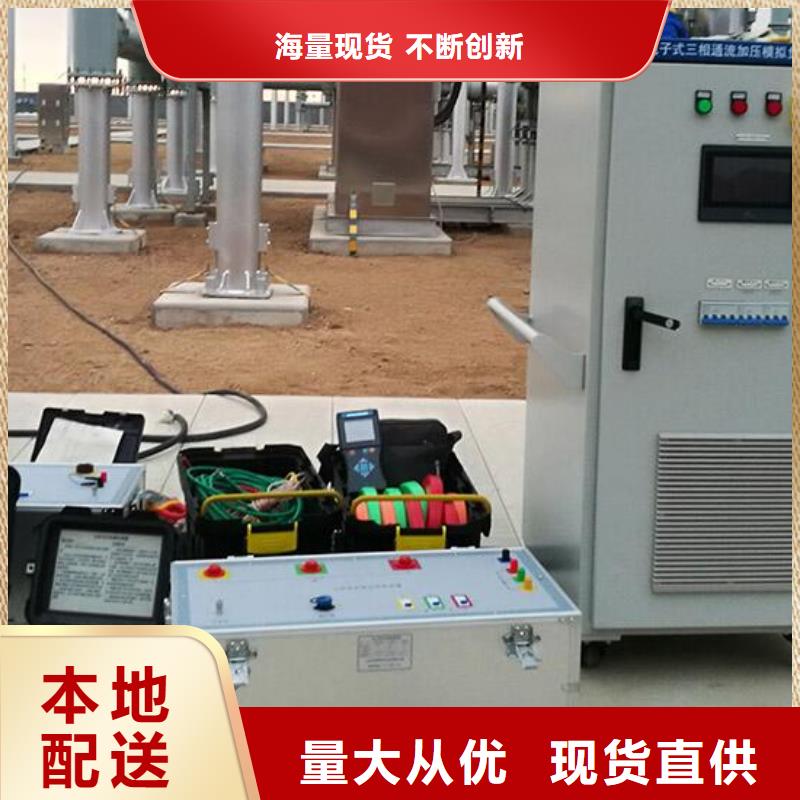

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。
