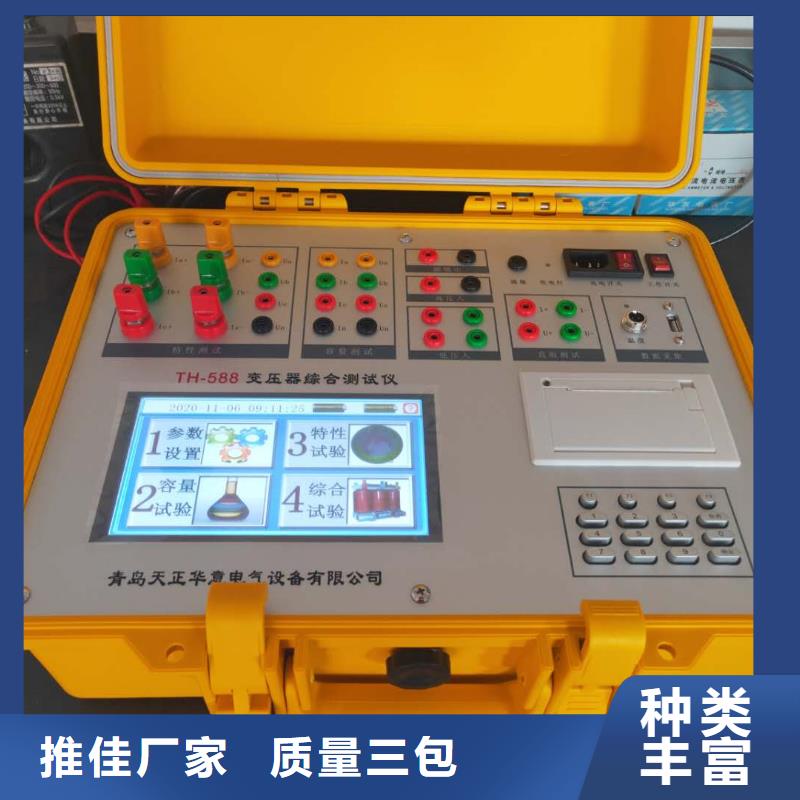

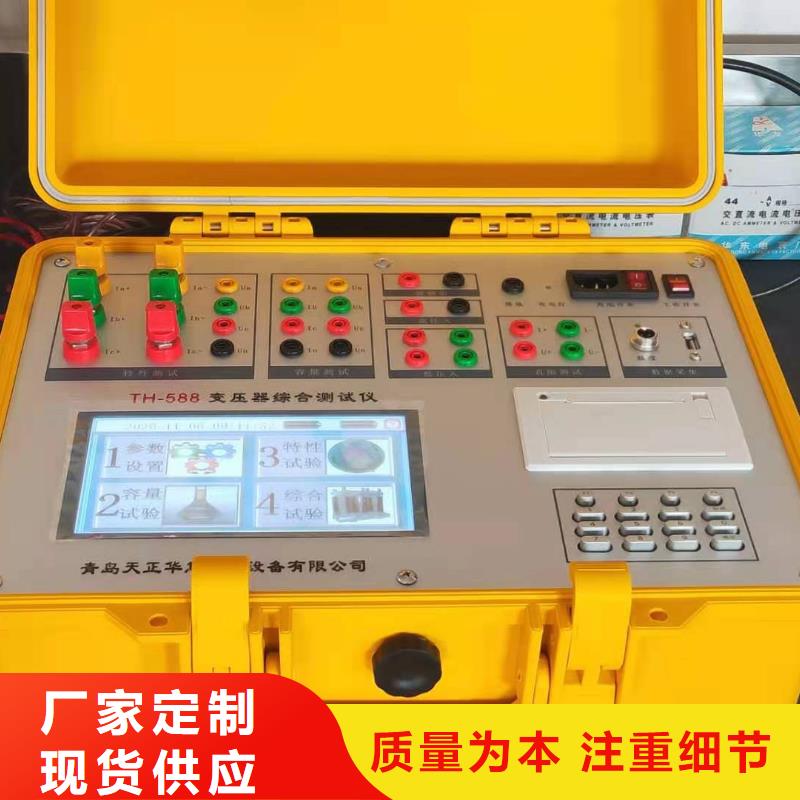

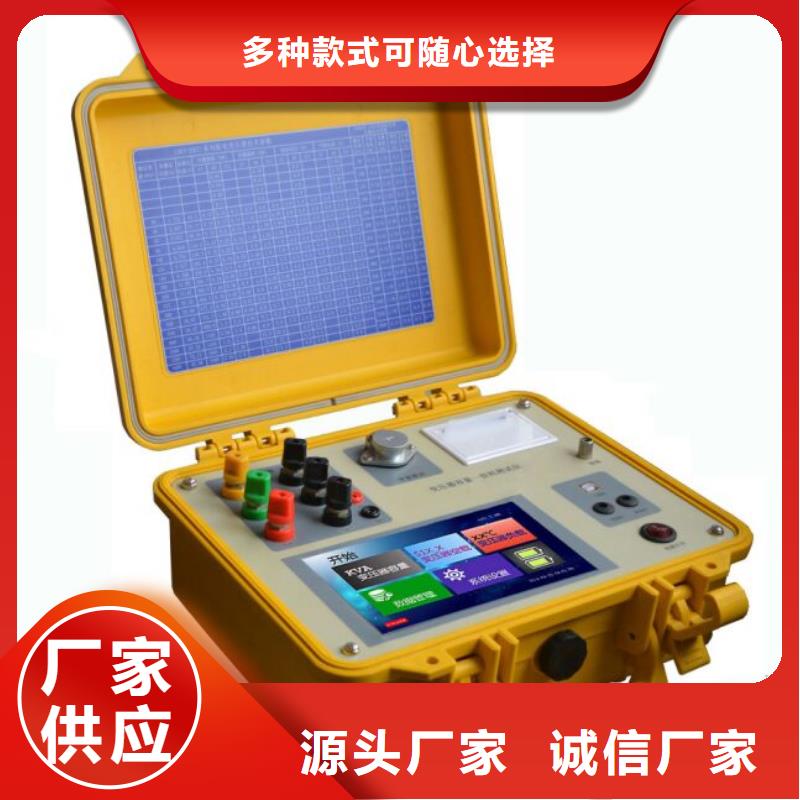

变压器容量特性测试仪变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。当您输入正确数据后，即可单击“确定”键进入”空载测试方式选择”界面(如图七)。单击“退出”键，即可退出该界面。根据实际需要，选择对应的测试方式即可。具体接线方法参见后面的具体说明。图七 空载测试方式选择界面4.1.2三瓦特法空载测试三瓦特法空载测试，是指采用三相四线的模式将电源、本仪器、待测试变压器连接起来进行的空载测试。其测试过程中反映的中间数据，可以作为变压器各相铁芯、绕组的参考数据。图八-1 三瓦特法空载测试中 图八-2 三瓦特法空载测试结果三瓦特法空载测试如图八-1、图八-2。将显示a、b、c三相的电压(Ua、Ub、Uc)、电流(Ia、Ib、Ic)、有功损耗(Pa、Pb、Pc)、Uab、Ubc、Uca等参数。测试结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号以及其国标损耗。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做三相空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。

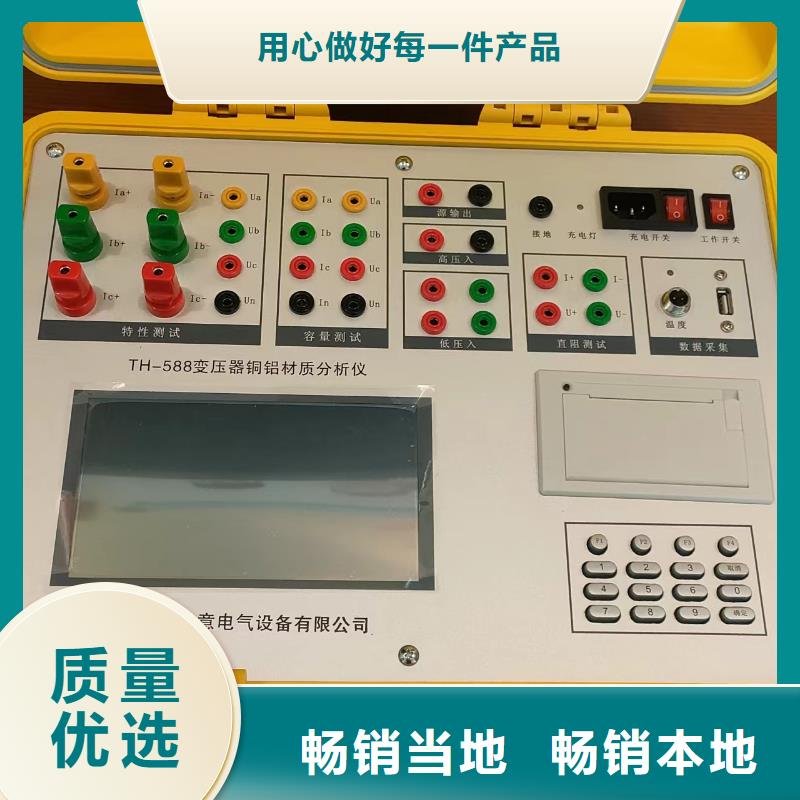

变压器容量特性测试仪干式电力变压器技术参数和要求》《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》《JB/T 3837-2010变压器类产品型号编制方法》由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验，在试验测试中，相关设置内容和测试结果项目比较多。而且由于历史遗留原因，同一测试内容全国各地叫法不一，为了您能更方便对变压器容量测试和特性测试有一个的了解，特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性，一下内容均摘录自《GB 1094.1-2013》等标准。1、分接在带分接绕组的变压器中，该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数，也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。2、主分接与额定参数相对应的分接。特殊说明，空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。3、有载分接开关适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。4、无励磁分接开关适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置5、空载损耗(俗称：铁损、铁芯损耗)当额定频率下的额定电压（分接电压）施加到一个绕组的端子上，其他绕组开路时吸取的有功功率。6、空载电流当额定频率下的额定电压(分接电压)施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子的电流方均根值。注1：对于三相变压器，是流经三相端子电流的算数平均值。注2：通常用占该绕组额定电流的百分数来表示。对于多绕组变压器，是以具有额定容量的那个绕组为基准的。7、负载损耗(又称：短路损耗；俗称：铜损)在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时，其他绕组(如果有)应开路。注1：对于双绕组变压器，只有一对绕组组合和一个负载损耗值。对于多绕组变压器，具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。注2：当绕组组合中两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。
