变压器变比测试仪电力电气测试仪器保障产品质量

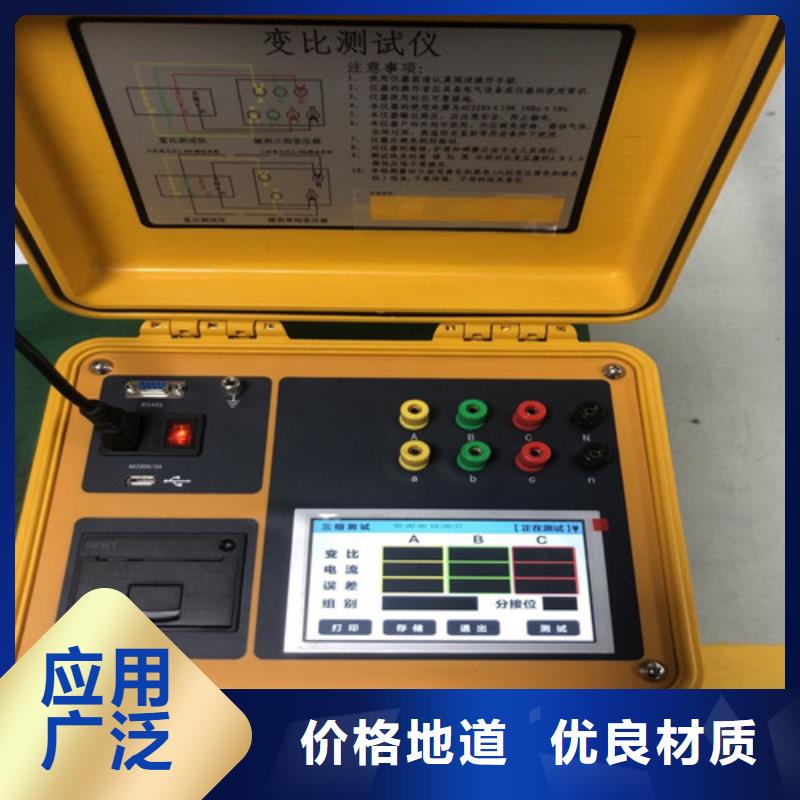

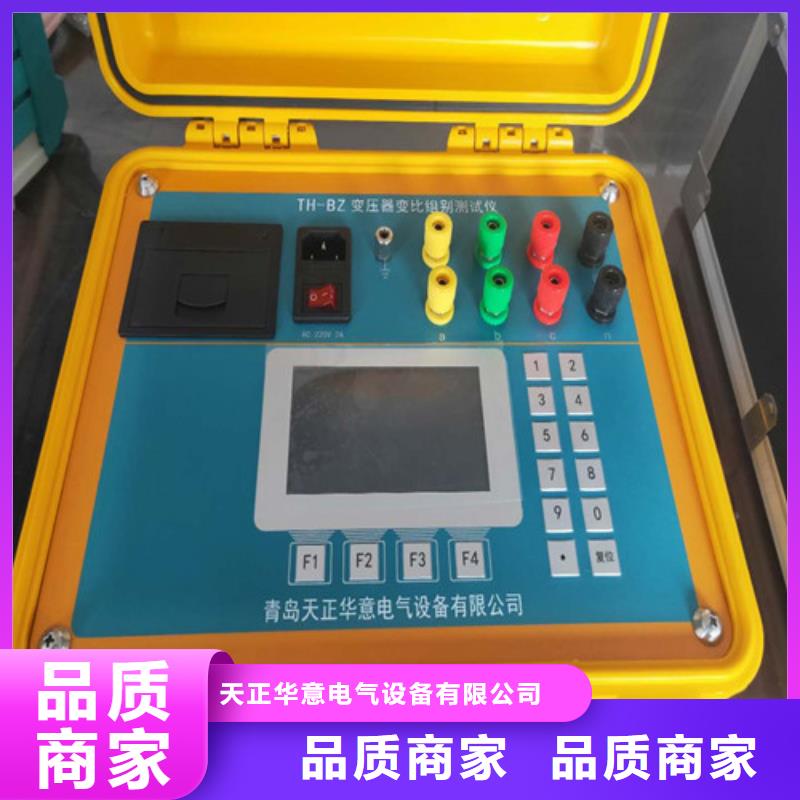

变压器变比测试仪接线及注意事项：使用仪器时请按本《操作手册》接线和操作。1．接地端子或电源线中的接地端应就近可靠接地。2．请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、N接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c、n接线端，不要接错。3．测试斯科特变压器时，高压侧同上，低压侧a、β、n对应变压器的a、b、c端子。单相变压器，高压侧A、X对应仪器的A、C端子，低压侧a、x对应仪器的a、c端子。4．对于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通联接组变压器的测量，不需要连接中性点N接线端。对于单相变压器的测量，使用高压侧黄、绿和低压侧黄、绿测试夹。5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可选择未知由仪器自动分析测量。6．若不输入额定变比，测试结果只显示被测变比值，不显示误差。7．测试本仪器应用本仪器内置输出，外接标准分压器试，不应采用标准电压互感器测试（由于电压互感器非线性误差造成精度不能准确）。

变压器变比测试仪尊敬的用户：感谢您选择了多功能变比测试仪，为了让您尽快熟练地操作本仪器，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品并且可以延长该仪器的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本仪器感到满意时，请向您的朋友！当您对本仪器有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

变压器变比测试仪简介本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。 请检查您是否在测试仪包装中收到下列物品：√1台测试仪√1套测试线（红、黑各一组）√1条三芯电源线√1份印刷版用户手册√1份合格证及出厂测试报告3 功能特点?全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。?具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。?在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。?量程宽、精度高，变比测量范围可达10000，且值10000时测试精度保证0.3％。?具有反接保护、输出短路保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备热敏打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。
