SOE测试仪进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、同城脉宽、同城间隔、同城次数等参数。每个测试界面中均有简要的说明。3、同城先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、同城确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、同城从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

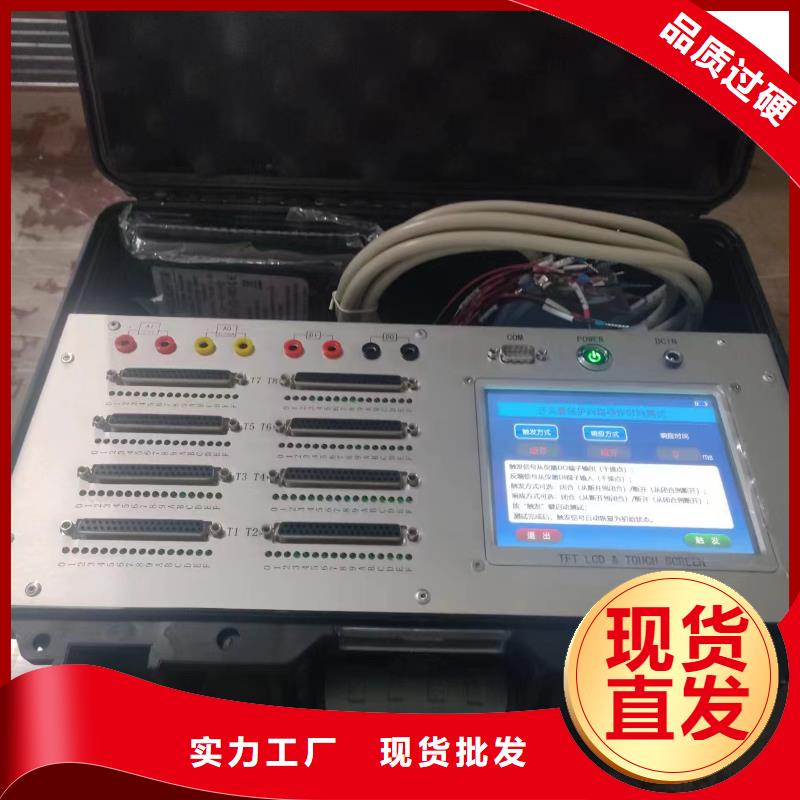

SOE测试仪这样，一共有32个输出通道，任意相邻通道之间的触发间隔时间是严格一致的。2-1-2、附近输出插座（DB37）上的接线排列如下线号1，202，213，224，235，246，257，268，27通道Q1Q2Q3Q4Q5Q6Q7Q8线号9，2810，2911，3012，3113，3214，3315，3416，35通道Q9Q10Q11Q12Q13Q14Q15Q162-1-3、附近根据不同SOE系统类型，TH-32AD的输出接线方式为使用通用连接电缆将触发输出引接到SOE的DI接线端子上。这种电缆一端为DB37插头，另一端为16个独立的接线端头。连接时先从SOE机柜的DI端子上撤下来自现场的信号输入线，然后将来自TH-32AD的触发输出线按顺序依次连接到SOE接线端子上。如下图A所示。2-1-4、附近输出电缆连接完毕后还应将AC电源线连接到AC220V电源上。2-2、附近测试步骤2-2-1、附近首先开TH-32AD电源，然后按显示屏幕上的提示设置时基（触发间隔时间）2-2-2、附近按“触发”键，观察TH-32AD面板上的输出指示灯应被依次点亮，按任意键，或5秒后所有通道的触发被自动复归，指示灯全部熄灭。在这一过程中，SOE输入模板的状态指示灯应与TH-32AD的输出通道指示灯的亮灭变化相一致。这表明所有通道均可被正确触发和复归。否则应检查相应通道的接线是否存在问题。2-2-3、附近确认所有已连接到TH-32AD通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；启动TH-32AD触发输出（触发后TH-32AD可在约5秒后自动复归所有通道）。2-2-4、附近比对SOE系统对触发通道的时间记录和实际连接到TH-32AD的DI通道顺序，分析SOE系统的记录是否准确。
