变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录

变压器有载开关测试仪点击【打印】键进入“打印类型设置”界面，选择【在线简略打印（微型打印机）】是使用仪器另配的微型打印机打印出一份简略的测试报告，选择【标准打印】－＞【输出到PDF文件】会生成一个PDF文件格式的测试报告，选择【标准打印】－＞【输出到打印机】需要外接一台打印机，直接打印出测试报告。（在选择打印前，一定要将过渡波形调整显示在屏幕中，以便准确打印出过渡波形）⑺ 结束试验试验结束后，先将“电源启停”按钮置于弹起位置（指示灯熄灭）；将“电源调节”旋钮逆时钟旋转调节到小；再拆除测试线，点击【关机】键关闭仪器，结束试验。5.3.3人工测试操作流程：在自动测试条件不能满足要求，可选择人工测试功能完成测试任务。人工测试操作流程：在“触发设定”模式下选择 “人工”测试，人工测试操作流程与自动测试操作流程是基本相同的，可以参照自动测试操作流程进行。人工测试与自动测试不同处是：人工测试时靠人工手动触发锁定波形（“阀值设定”值不起作用），具体操作是：参见5.3.2节图八，首先启动有载开关，当听到开关切换时，迅速按下【结束】键。程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形，后续操作与自动测试相同。人工测试模式下不能使用“连续测试”功能人工测试操作需要切换开关与点击【结束】键动作配合进行，由于采样速度较快，如果在有载开关切换后，没有及时迅速的按下按下【结束】键，将会出现找不到变化波形的情况。

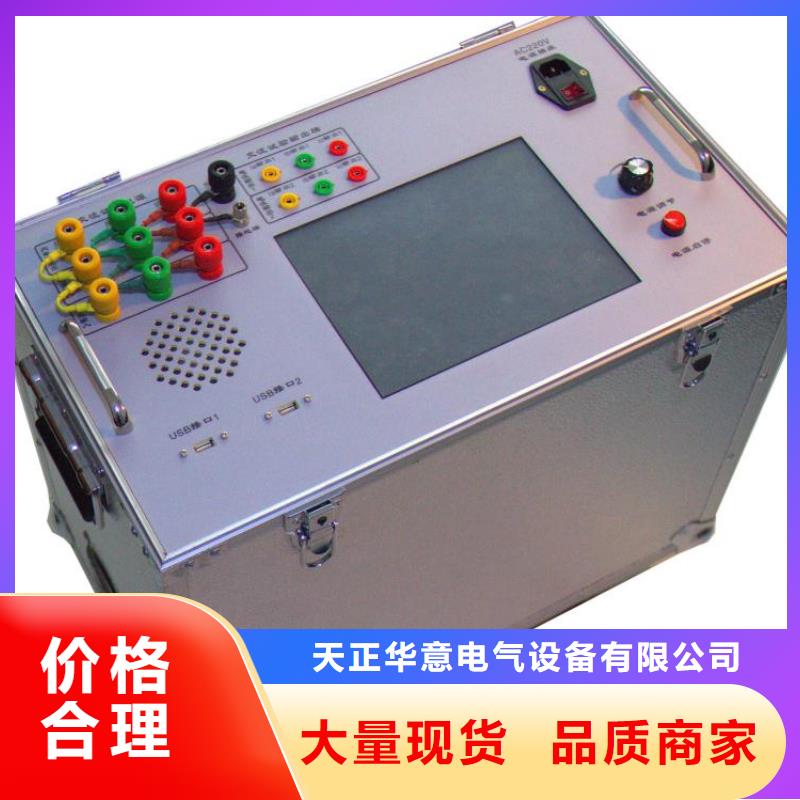

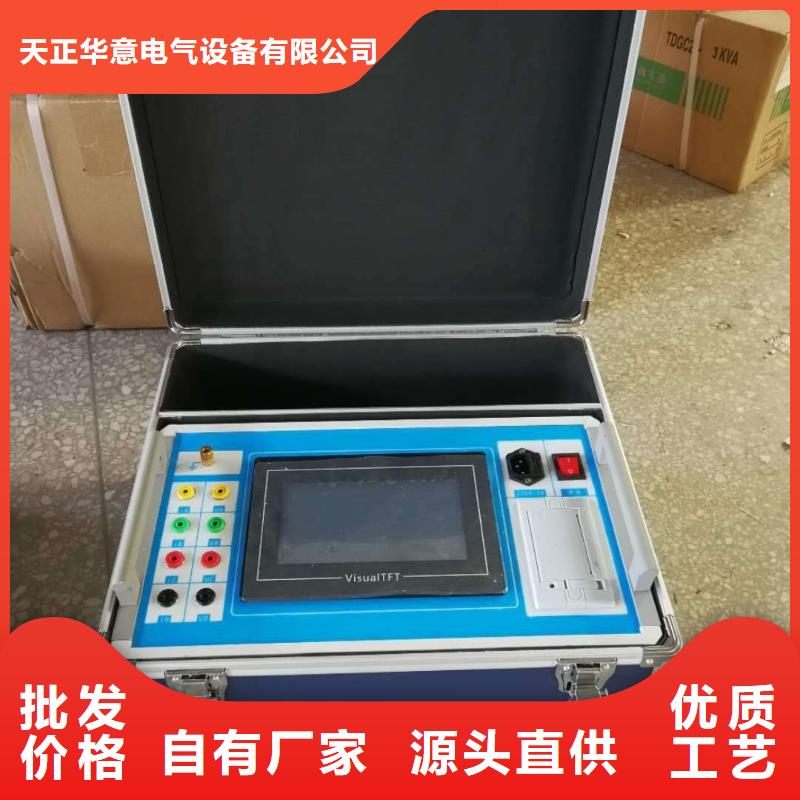

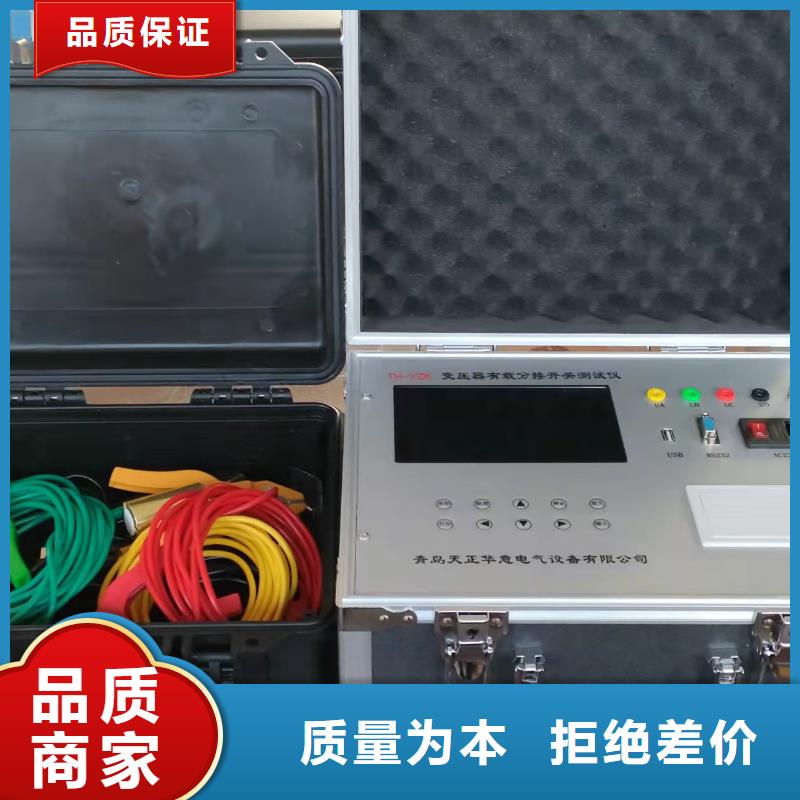

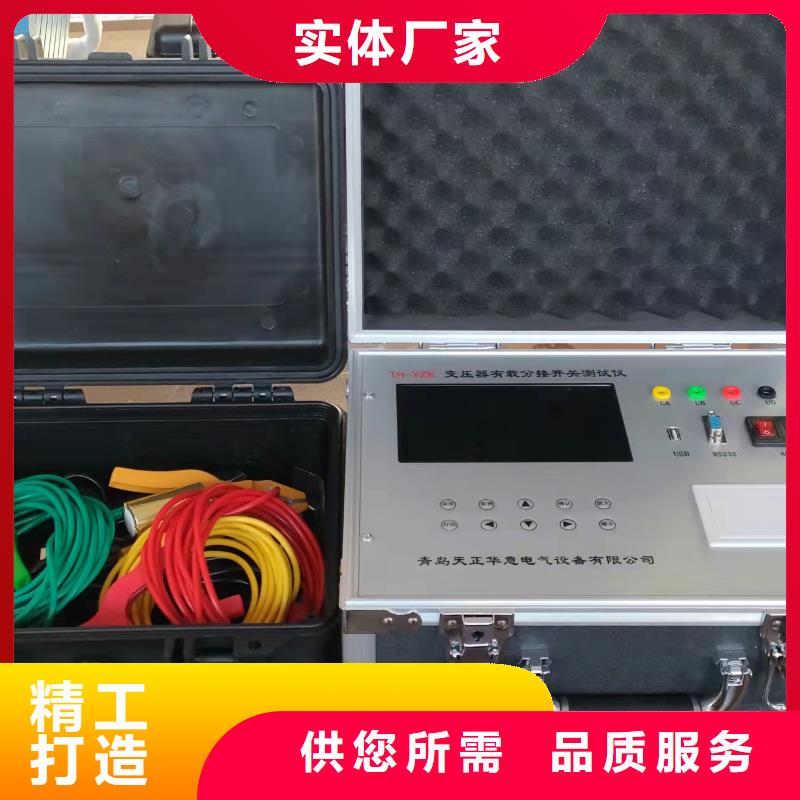

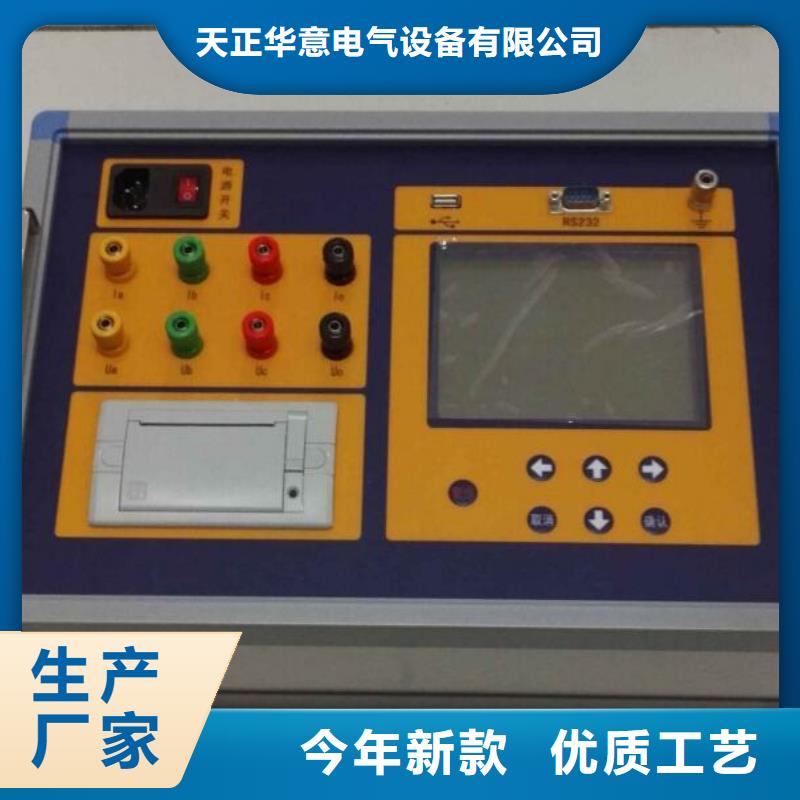

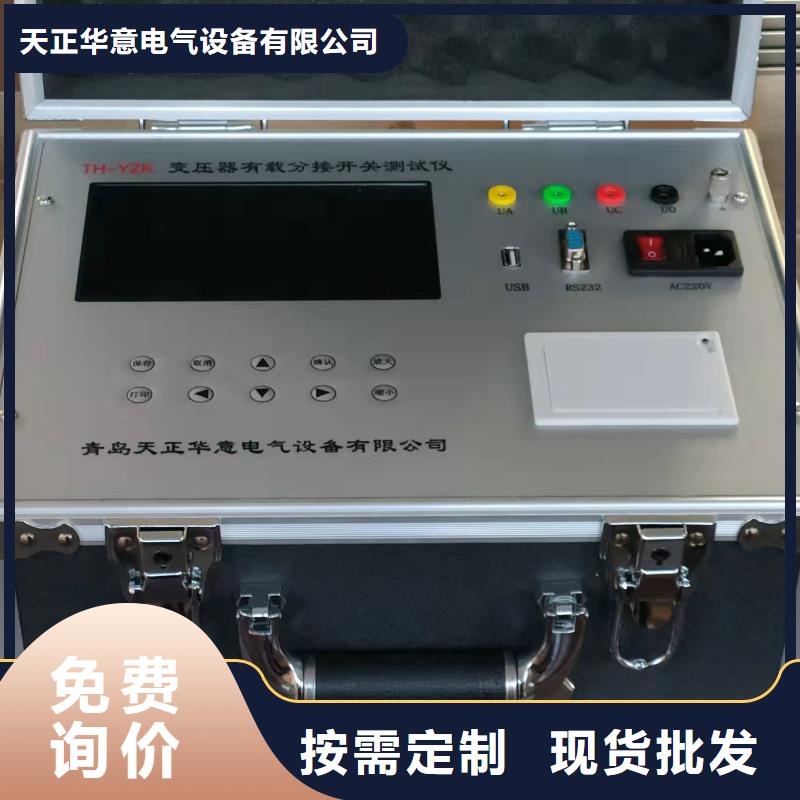

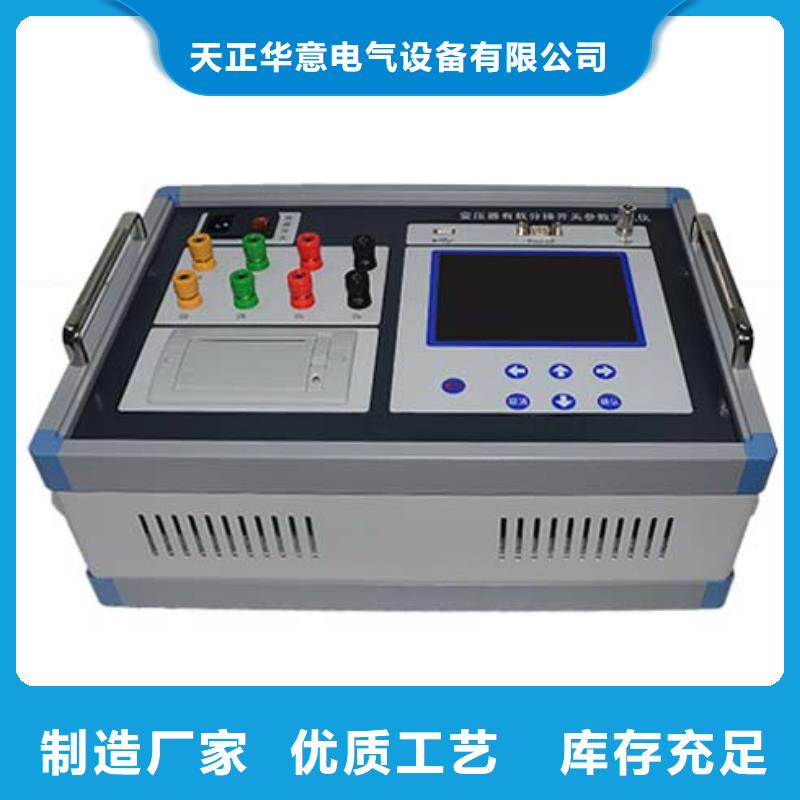

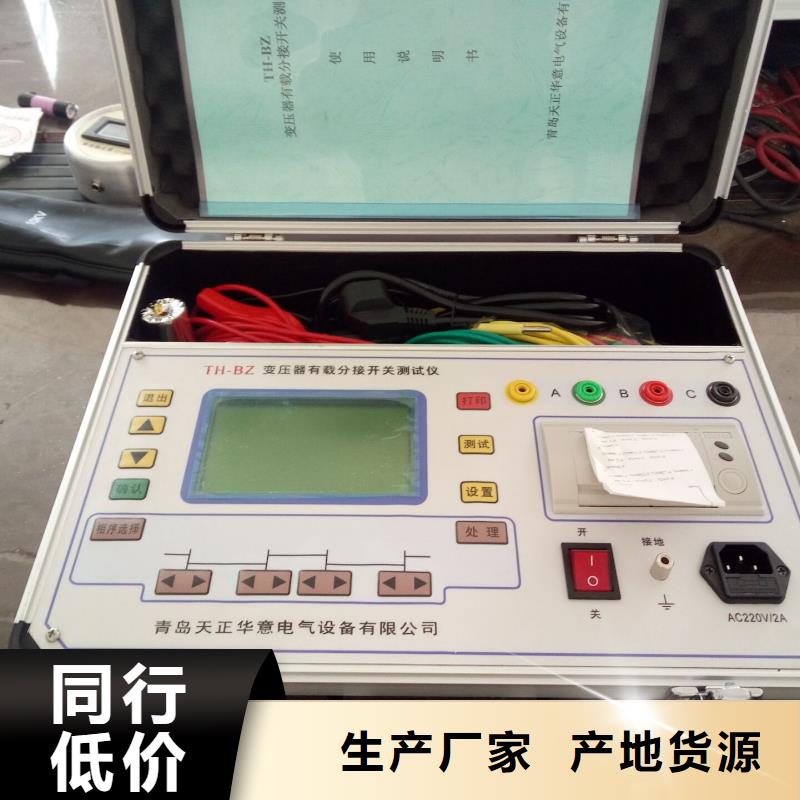

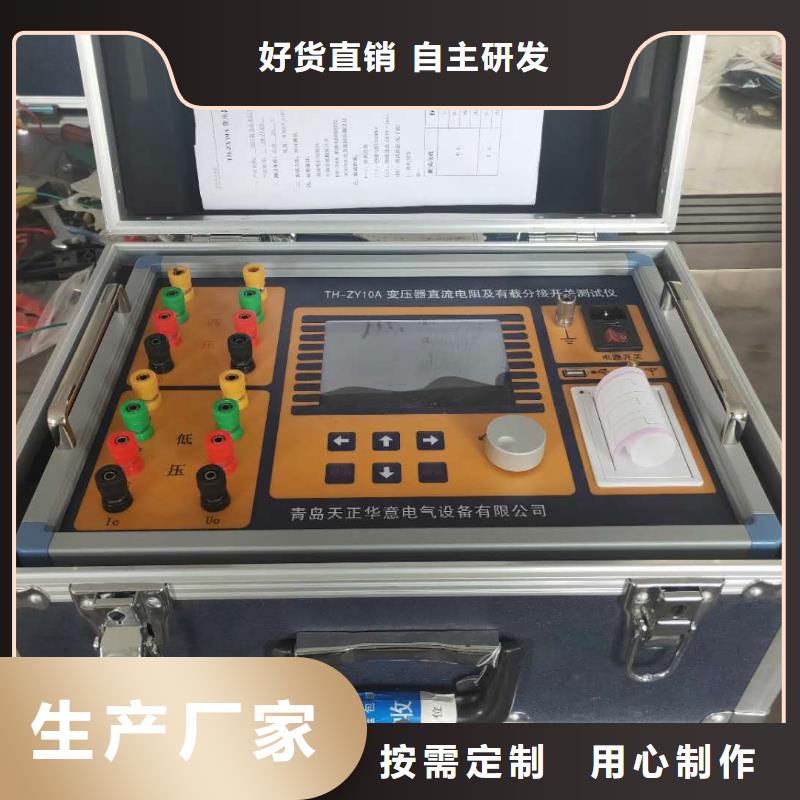

变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。
