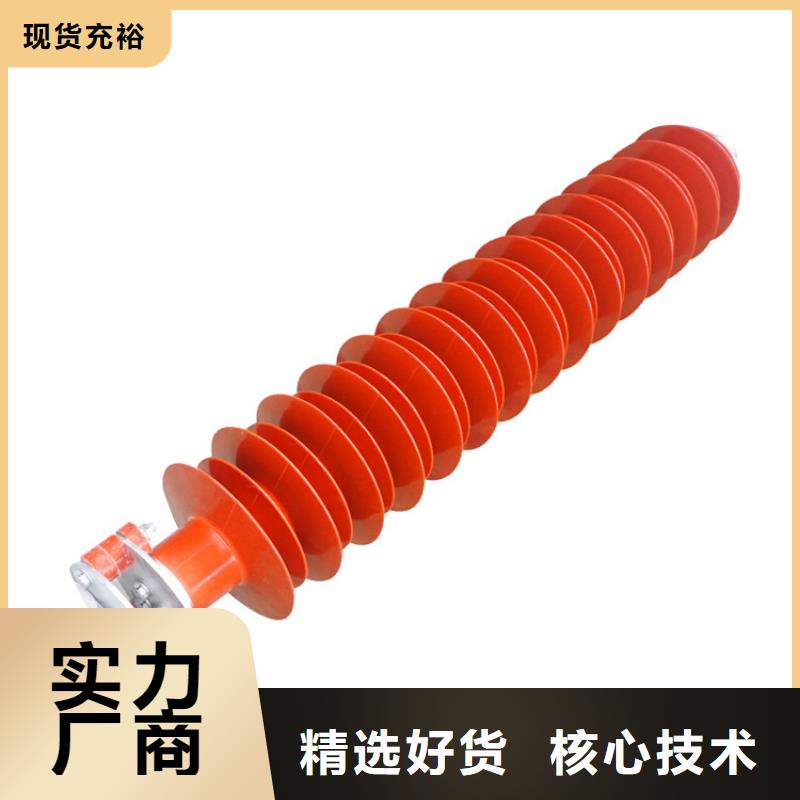

YH10W5-204/532W高原型氧化锌避雷器

电力部监察及生产协调司早在1993年10月30日第十七期情况通报上就对避雷器提出修改意见。而在通报发布与新标准修订的过渡阶段，对中性点非接地系统的氧化锌避雷器额定电压、持续运行电压的选择提出了如下设计规则：额定电压在参考SiC避雷器灭弧电压设计基础上乘以1.2-1.3倍，持续运行电压为系统运行高线电压上述基本数据由
于没有统一标准，避雷器厂家及使用单位在设计制造中会有出入。 [4] 3、贯彻2000年版新标准，、合理地对避雷器进行选型的现实性在我国2000年新标准中(GB11032-2000)，额定电压的选择上述1.2-1.3倍原则得到了认可，但持续运行电压的选择则出现了新规定：从反映避雷器使用寿命的参数1.5Un//U1mA作为参考值选择(设计)避雷器持续运行电压。以国内避雷器的设计、制造水平，
一般?值为80，故持续运行电压选择为额定电压的0.8倍。这一点我们从伏安曲线的小电流区上看，是有根据的。这样，在实践中根据具体条件进行模拟计算或按经验惯例对避雷器进行选型时，应考虑单相接地运行1h的过电压水平。但用户中的技术协议甚至电力设计院图纸中出现了许多与上述值有细差别的额定电压值，我认为是不必要的(如10kV中出现16.5kV、16.7kV等)。理由是实际设计避雷器过程中，额定电压值
在伏-安曲线中是在小电流区里面，均小于U1mAAC值，追求细之差在实际避雷器设计中得不到实现;另外从下面论述可知，按照新国标要求选择才能在许可过电压下使用(这是指不接地系统)。 [1] 4、按2000年版新标准中非接地系统氧化锌避雷器选型的科学性（1）额定电压的选择应按施加到避雷器端子间的大允许工频电压有效值选择、设计，此时能在所规定的动作负载试验中确定的暂态过电压下正确地工作。持
续运行电压的选择必须是允许持久地施加于避雷器端子间的有效值。此时工频放电电压要足够高，以免在被保护设备的绝缘能耐受不需保护的操作过电压下动作，延长使用寿命，且必须考虑到我国现阶段制造氧化锌避雷器的荷电率与残压的实际水平。（2）凡是工频电压升高较严重的处所或是设备绝缘试验电压较高的条件所允许，就应选择较高的氧化锌避雷器额定电压。工频参考电压的选择应等于或大于额定电压。这两点在新国标要求中都较好地
满足，下面计算也可发现是满足过电压要求的。国标要求，要保证单相接地运行2h不动作。严重情况是当单相接地与甩负荷同时发生，此时理论计算可能出现的大过电压为1.99倍，则选取的氧化锌避雷器容许持续运行电压UC(有效值)如下：国标按荷电率为0.8选取额定电压(即Ur≈1.25 UC)，均满足要求。

大持续工作电压Uc：氧化锌避雷器能长久施加在保护器的端，而不引起保护器特性变化和保护元件的大电压有效值。标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的大冲击电流峰值。大放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的大冲击电流峰值。电压保护级别Up：保护器在＜br /＞ 下列测试中的大值：1KV/s斜率的跳火电压；额定放电电流的残压。 [3] 安装位置按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在总配电柜安装 级防雷器，选择相对通流容量大的电源防雷器（Imax80KA~160KA视情况而定），然后在下属的区域配电箱处安装第二级电源防雷器（Imax40KA左右），后在设备前端安装第三级电源防雷器（Imax10KA-40KA）。 [4＜br /＞ ] 检测报告防雷产品应当符合气象主管机构规定的使用要求。防雷产品应当由气象主管机构授权的检测机构测试，测试合格并符合相关要求后方可投入使用。氧化锌避雷器申请气象主管机构授权的防雷产品检测机构,应当按照有关规定通过计量认证、获得资格认可。氧化锌避雷器 [5] 分级防护编辑分级防护分级防护 级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直＜br /＞ 氧化锌避雷器接雷击的地方，必须进行CLASS—I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，氧化锌避雷器需要第二级防雷器进一步吸收。同时，经过 级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEM＜br /＞ P和通过第二级防雷器的残余雷击能量进行保护。目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为 级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的大冲击＜br /＞ 容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，氧化锌避雷器仅靠它们是不能完全保护供电系统内部的敏感用电设备的。 级电源防雷器可＜br /＞ 防范10/350μs、100KA的雷电波，达到IEC规定的高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。第二级防护目的是进一步将通过 氧化锌避雷器 级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流＜br /＞ 容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。该处使用的电源防雷器要求的大冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS Ⅱ级电源防雷器。
