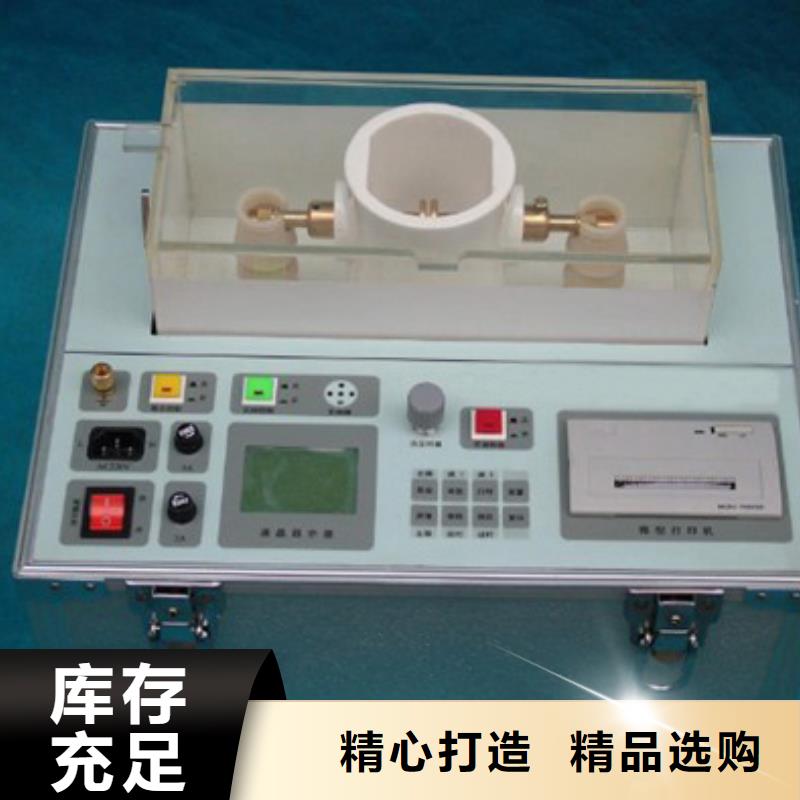

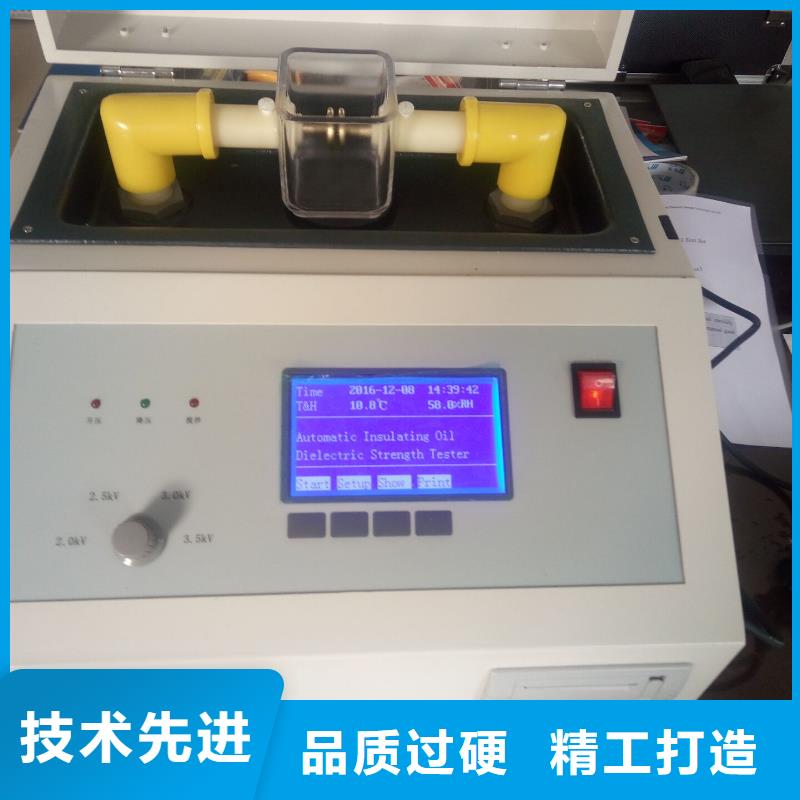

绝缘油介电强度试验仪仪器上面的按钮所在栏目为仪器操作工具栏在仪器操作工具栏可以选择新建试验，保存数据，读取数据，设置仪器参数，设定仪器通道配置，示波器设置，导出数据，查看系统帮助等操作。试验项目选择栏在图4中，仪器操作工具栏的下方蓝色区域为试验项目选择栏，用户在试验项目选择栏选择要进行的试验项目或仪器工作模式，点击工具栏的新建试验将会出现试验项目选择栏3 工作状态显示栏试验项目选择栏的下方蓝色区域为工作状态显示栏，此处会显示的信息包括，仪器运行状态，当前试验项目，当前系统时间等信息。 示波器进入选择的试验项目后，试验项目选择栏会消失出现如图5所示的录波器，当试验运行时，录波器显示当前的实时曲线，试验停止后，示波器显示击穿瞬间的电压曲线，并提供曲线分析功能，用户可以通过“工具尺”定位曲线某一点的信息，也可以缩放查看曲线的局部信 试验参数显示栏在工作状态显示栏左下方为试验参数显示栏，在选择试验后，此栏会显示当前试验的参数配置，点击设置参数可以改变当前的试验参数配置试验操作栏在工作状态显示栏右下方为试验操作栏，此处可以控制试验的开始，停止和数据、曲线结果显示转换。第三章 仪器软件操作在TH-100型绝缘油介电强度测试仪校验装置的附件光盘中有一个仪器设置仪器设置仪器设置选项用于设置试验单位，试验人员，试验地点等信息。所有这些设置信息会被自动加入到试验报告中，在软件操作主界面中点击“仪器设置按钮”仪器设置对话框。设置参数后重启软件，所有的设置信息都会被自动保存，下次再次启动软件时系统时会维持上次修改的运行参数，仪器设置的所有参数不影响试验流程控制和结果参数计算，所有这些参数只与word试验报告的显示有关。仪器设置界面中的参数含义为：1 测试仪信息：当前的试验地点，试验人员，试验单位，仪器编号，试验编号，试验报告页脚/页眉内容，这些信息都会被反应在自动生成的试验报告中，便于仪器自动生成规范的试验报告2 时间设置：点击“时间设置”按钮可以设置系统的当前时间信息。3 虚拟键盘：如果仪器启动后右上角没有橙黄色的方形图标，则可点击此处的“虚拟键盘”启动仪器的虚拟键盘，虚拟键盘的功能和实际键盘完全一致（仅对嵌入式主机版本的软件有效）4 软件升级接口，是仪器的应用软件自动升级接口，仪器供应商会根据使用过程中用户的反馈发布新的仪器软件升级包，用户可以从供应商处获得软件升级包。

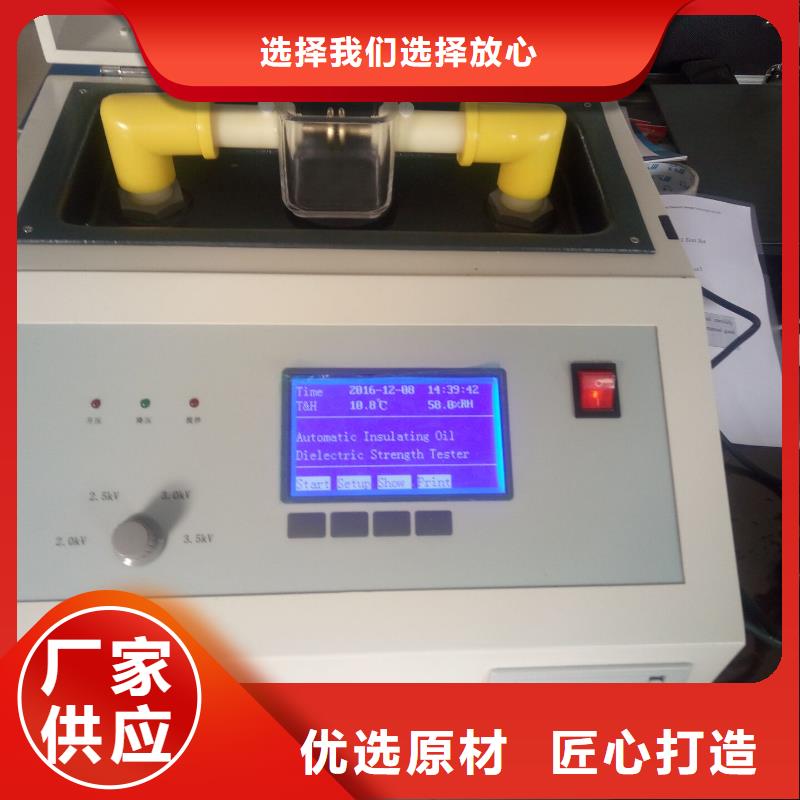

绝缘油介电强度试验仪本手册的目的是为了让用户熟习TH-100型绝缘油介电强度测试仪校验装置的功能和正确的使用方法。手册的内容包括仪器的技术指标，操作方法，试验连线和风险等方面，仔细阅读本手册将有助于您快，快速，准确的完成各个试验项目，并且能有效地避免错误操作导致仪器损坏或减少仪器的使用寿命。TH-100型绝缘油介电强度测试仪校验装置使用规程和特别注意环节：1) 对被试验的绝缘油介电强度测试仪进行检测前，首先在未连接校验装置和任何负载的情况下对其进行空升至电压试验，确定空升至输出电压过程中无放电现象发生以后，再连接校验装置。以避免因绝缘油介电强度测试仪对机壳剧烈放电造成校验装置的损坏2） 分压器的输入电压为50KV，因此被检测的绝缘油介电强度测试仪电压范围是-50KV~50KV3）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入，否则会造成高压分合终端内部绝缘击穿放电。4）高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电5）从绝缘油介电强度测试仪引出高压时必须使用环氧树脂制成的绝缘罩，以避免在引出高压线至分压器的回路上发生放电6）在测量额定频率为60Hz的高压信号时，请将仪器的校准系数调整至60Hz状态，在测量额定频率为50Hz的高压信号时，请将仪器的校准系数调整至50Hz状态，50Hz和60Hz的测量系数差别约为0.1％。7） TH-100型绝缘油介电强度测试仪测量所得的击穿电压计算公式如下：，其中是指击穿前一个周期的值，是击穿前一个周期的小值，和之差为击穿前一个周期的峰峰值之差
