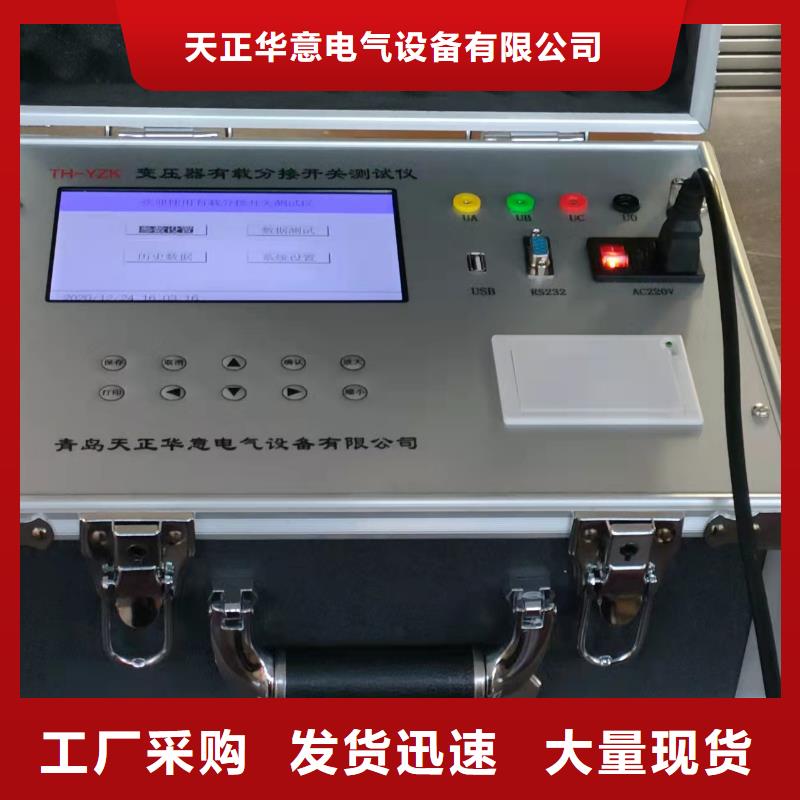

变压器有载开关测试仪共有八组标尺“三相时间”、本地 “三相电阻”、本地“A相时间”、本地“A相电阻”、本地“B相时间”、本地“B相电阻”、本地“C相时间”、本地“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为标尺1的移动，“↑、本地↓”为微调（一次1个格），“←、本地→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。? 移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、本地测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、本地↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、本地→”键直接翻页。按取消键返回到开机界面。

变压器有载开关测试仪 变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。 二．技术指标：1 ：整机通用技术指标①电压比率量值准确度级别：0.01级②输入电压范围：0V～240V③输出电压比率范围：1.0000～10000④输出组别变比范围：10、100、1000、输出变比在Y/Y和D/D时是上面的10，100，1000，但如果是其他的接法就有√3的关系。在Y/D接法是原变比值上要＊√3，即17.732，173.2，1732。在D/Y接法是原变比值上要/√3，即5.7735，57.735，577.35.在Y/z接法是原变比值上要＊√3，即5.7735，57.735，577.35。在D/z接法是原变比值上要/3，即3.3333，33.333，333.33。⑤输出组别变比精度：0.05％⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、

变压器有载开关测试仪测试检查接线无误后，打开仪器电源开关。开机画面为设置菜单如图2所示，。此时可修改当前测量开关的名称，档位，查找方式等，祥情请见后面高级设置一节。2、附近按“测试”键仪器显示“充电。。”、附近“7-＞8”见图3。这时可按“上、附近下”键设置档位,按上键变为“7-＞9”档，按下键变为“6-＞7”档。所设档位要和待测档位一致。同时可见到屏幕显示正在刷新的ABC三项波形线。待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按“确认”键屏幕画面如图4所示: 此时，表示仪器正在测量开关从7档到8档的开关切换过程。（不改设置就显示07-08）3、附近启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。仪器将自动搜索到过渡波形，并显示在屏幕上。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，R1和R2是过渡电阻值, T0是三相同期,T2是桥接时间,T4是过渡时间。处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。
