变压器直流电阻变比组别综合测试仪

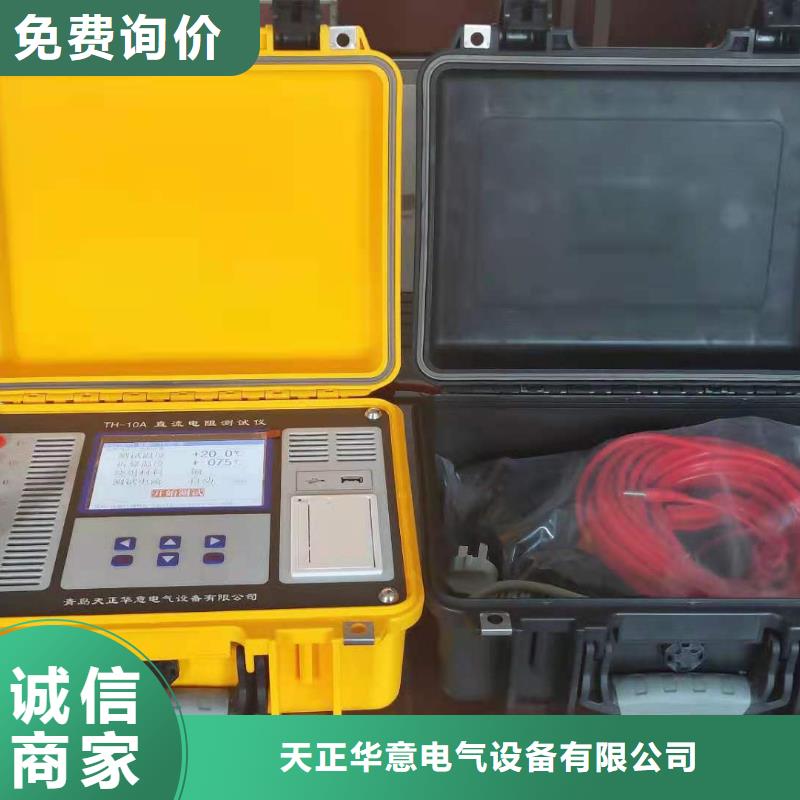

直流电阻测试仪技术指标3.1量程：单相： 20 A 0.500mΩ～1.000Ω 10A 1.000mΩ～2.000Ω 5 A 10.00mΩ～4.000Ω 1 A 100.0mΩ～20.00Ω0.1A 1.000 Ω～200.0Ω三相： 10A + 10A 1.000mΩ～0.800Ω 5 A + 5 A 10.00mΩ～1.600Ω1 A + 1 A 100.0mΩ～8.000Ω 3.2准确度：±(读数×0.2%+2字)3.3 分辨率：0.1uΩ3.4 工作电源：AC220V±10%, 50/60Hz3.5 使用温度：-10℃～50℃ 3.6相对湿度：＜90%，不结露3.7仪器体积：410×290×220mm3.8仪器重量：8.7Kg（不包括测试线）4 面板及接线端子介绍图一4.1 测试接线区： 黄、绿、红、黑4色接线座，分别对应A、B、C三相与中性点O，和测试线（黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，可接变压器高、中、低压任一绕组（如无中性点O套管，将黑色测试钳悬空即可）。4.2 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.3 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.4 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.5 打印机： 打印测试结果。4.6 接地端子： 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.7 电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/5A，尺寸φ5mm×20mm，应使用相同规格的保险管。5 操作使用说明 5.1 测试接线测试线的黄、绿、红、黑测试钳接被测试品高压（中压或低压）端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
