我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让振荡波局放耐压试验系统-直流电阻测试仪优选厂商自己向您展示它的卓越品质和出色性能。
以下是:振荡波局放耐压试验系统-直流电阻测试仪优选厂商的图文介绍

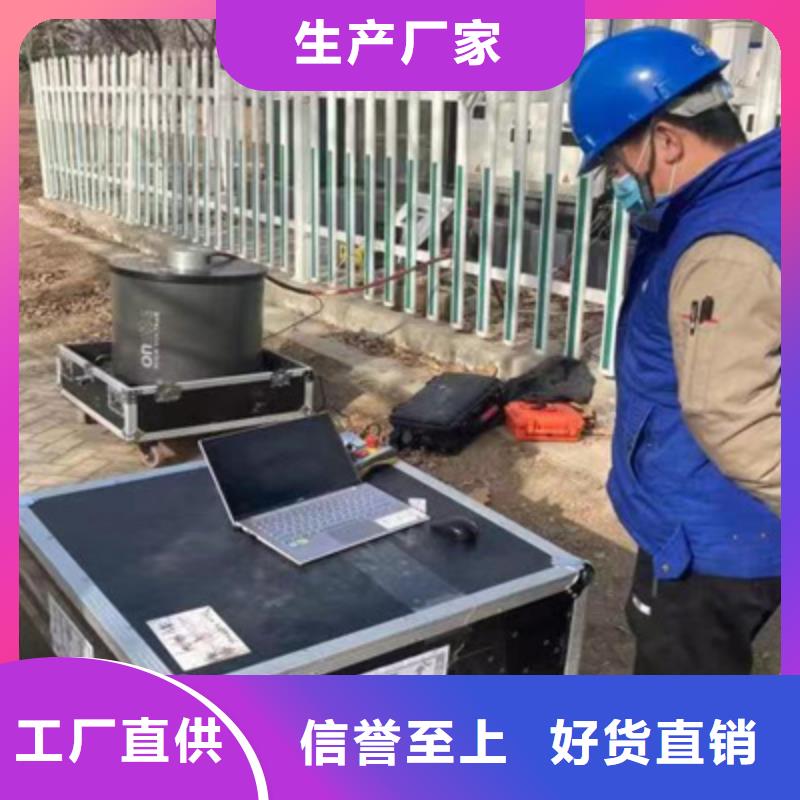

振荡波局放耐压试验系统标准配置青岛天正华意电气OWTS主机一台；笔记本电脑1台；5.0m长高压连接电缆1条；保护接地线1条；电源线1条；网线1根；急停控制盒1套；校准源1台。选配：补偿电容1套（含电容1台；连接电缆1根；接地线1条）。产地：中国青岛五、技术服务与维修■凡购买瑞士青岛THSEIZE产品，产品保修期为一年（12个月），自交货之日起计算。人为原因造成仪器损坏除外。■为每个客户提供1次免费技术培训，含现场技术指导、理论技术培训。■对用户进行产品质量进行跟踪服务，发现技术和产品质量问题会及时给予解决。■业务人员将定期到用户单位进行回访，了解设备使用情况及帮助解决相关问题。■在保修期内，凡产品出现质量问题，在接到电话后24小时内帮助解决或到现场指导。■对于保修期外的维修，只收取零配件费，免收维修费。■对于合同产品，公司提供终身维修。

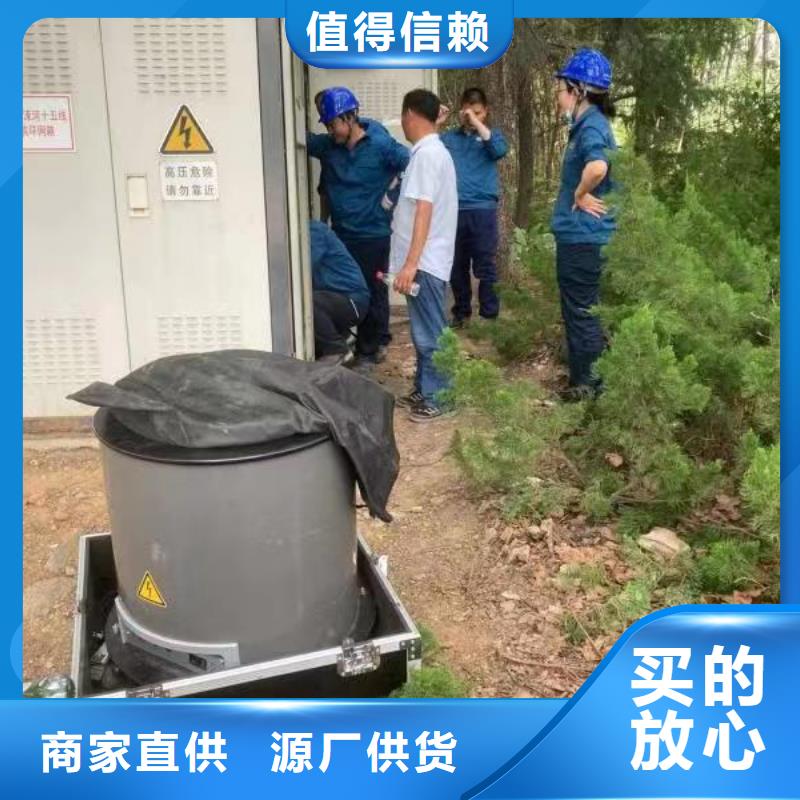

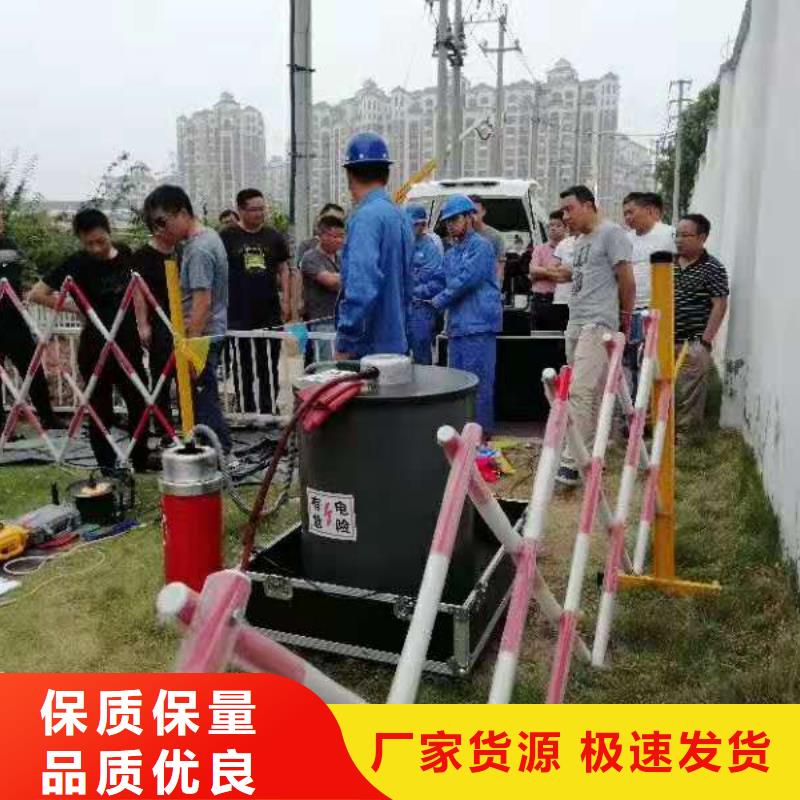

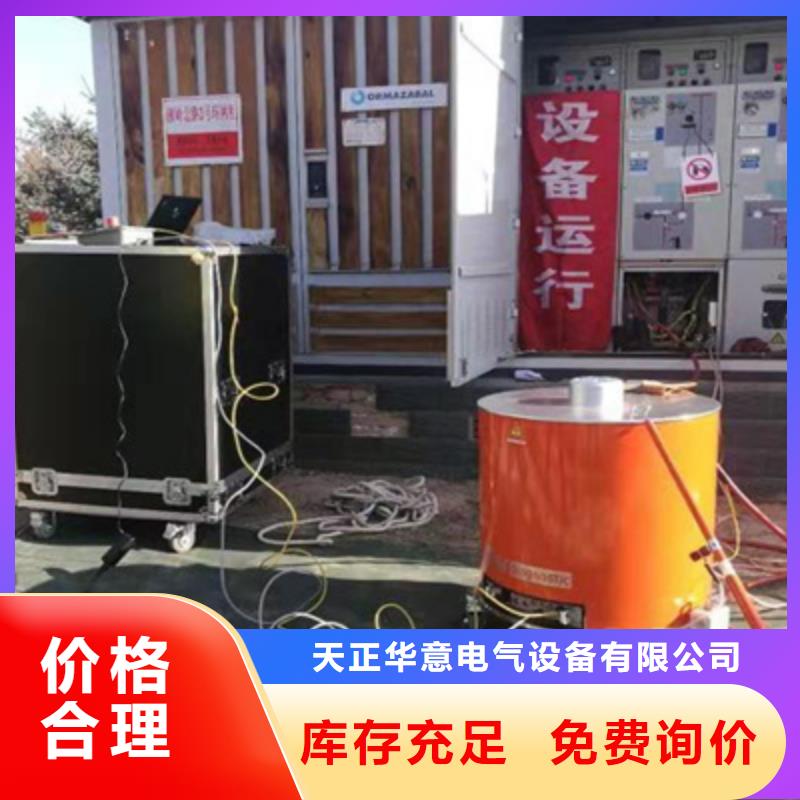

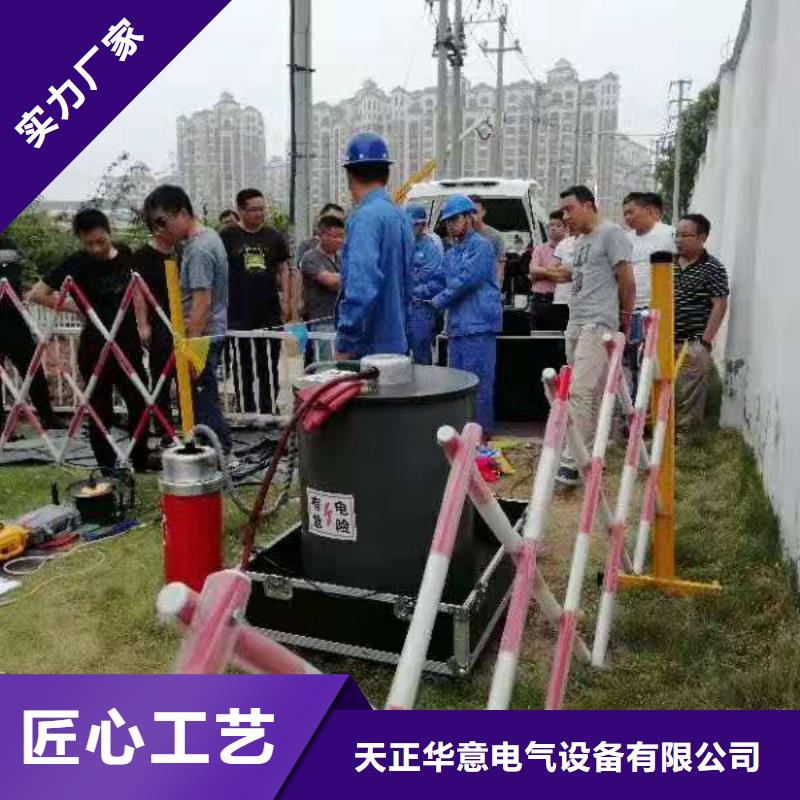

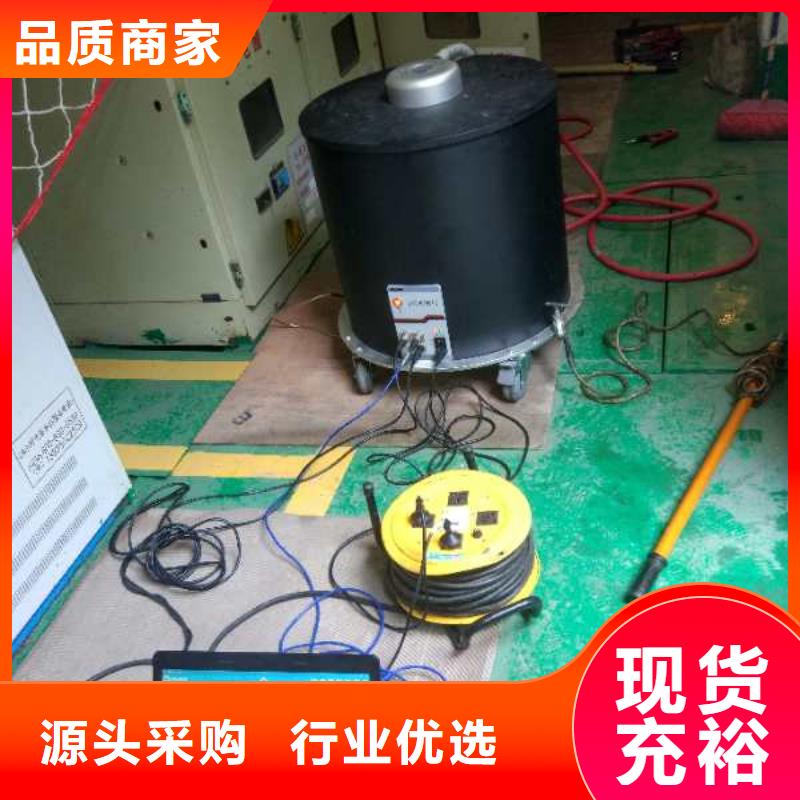

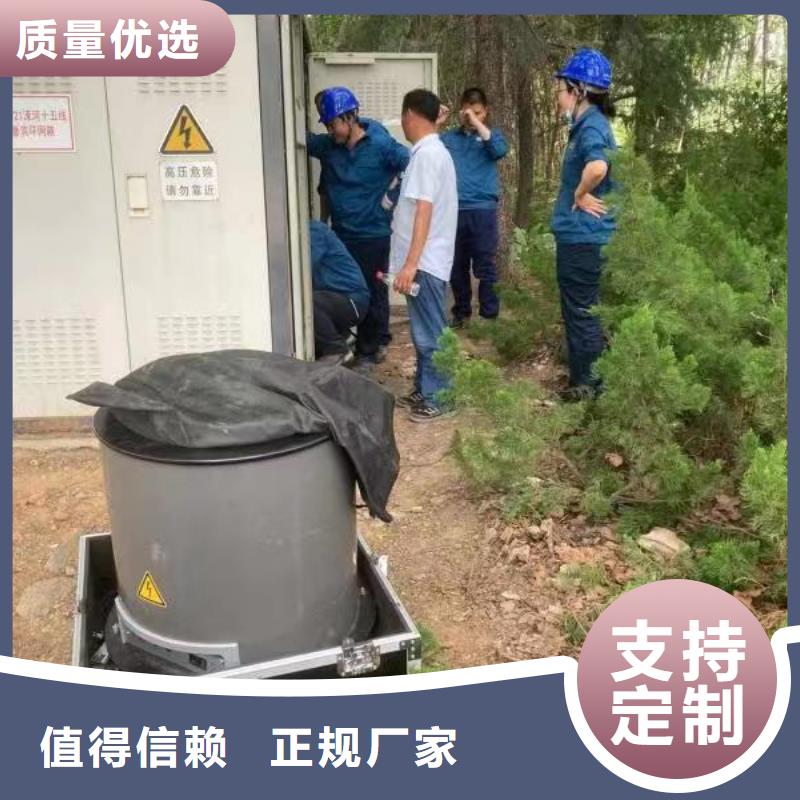

振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。 M60系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； 数字式信号处理器和过滤器； 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。
振荡波局放耐压试验系统简介1部分硬件使用说明 设备说明 设备连接基本步骤搭建 10kV 测试系统 第二部分软件说明 综述 检测系统 82.2.1 项目管理 82.2.2 系统标定 加压测试 13简介硬件功能/生成阻尼振荡电压波；/耐压测试；/局部放电测试；/具备过压 短路和过载保护。软件功能/故障定位点；/基于等效时频分析的脉冲分离；/生成放电特征谱图；/获取视在放电量信息 放电起始电压 放电熄灭电压等；/定制化报表。/电荷量校准功能。/试验电压控制和测量功能。/数据保存及读取功能。/局放定位结果的谱图显示及编辑功能系统参数/局放检测灵敏度： 不高于 10pC；/局部放电测量性能： 不大于 10％；/ 定位频带： 150k~50MHz；/振荡波测量性能： 电压波形 8 周期衰减不大于 48.4％；/可测电缆电容量： 0.05~4uF；/电压峰值误差： 不大于 3％；/通讯方式： 有线方式和无线方式；/ 尺寸/重量： 中 635X575 (mm)（直径 X 高）/重量 60kg ； /局放校准器： 1pC~100nC，输出校准波形上升时间不大于 60ns； / 电源： AC220V± 10％, 50Hz, 6A。局部定位功能/同时定位多个局放缺陷。/能够人工设定局放定位量阈值。其他功能/具备自动测量电缆电容量的功能。/具备测量局放起始电压 局放熄灭电压和局放水平的功能 。 /峰值电压输入 相电压倍数输入 有效值电压输入三种加压模式。 /各挡位输出电压的加压次数可设定。/ 能够生成局放 PRPD 谱图。/具备分析和生成测试报告功能。，控制单元具备无线和有线数据传输的功能。测试主机相关设置测试主机的用户名为 OWTS， 密码为 123； 设备内部用户名为 OWTS， 密码 为 123， 无线 wifi 信号为 OWTS， 密码为 90。测试主机 ( 笔记本电脑） 与设备连接分为两种连接方式：有线连接和无线连 接， 需要对测试主机进行相关设置。设备内部无线网络 IP 地址设置为 192.168.137.1有 线 IP 地 址 设 置 为 192.168.137.2， 因 此 测 试 主 机 的 无 线 IP 地 址 设 为 192.168.137.X， 其中 X 的值为 3-253 之间的任意一个奇数； 有线 IP 地址 设置为 192.168.137.Y， 其中 Y 的值为 4-254 之间的任意一个偶数。
振荡波局放耐压试验系统前台控制及检测系统可细化为视在放电量校正 硬件控制及数据 采集 两部分， 后台数据分析处理系统对前台检测数据进行分析， 能够给出放电特 征谱图， 判断放电类型， 并基于行波原理计算故障源位置。图 1 给出软件功能模 块的划分以及各模块的主要功能。‘1) 建立测试项目； 检测 2) 校正脉冲信号；厂视在放电量校正＜ 3) 自动校正模式； 手动4) 校正模式； 当前数据5) 存储； 历史数据回放系 测 检 台 前 ＜6)广 1）控制高压直流源；2) ‘ 3) 控制高压实时开关；件 软 置 装 测 检 波 荡 振 采集局部放电及振荡电压波信号；4)＜1) 分析项目管理；2) 查看检测信息；理 处 析 分 据 数 台 后4) 生成局放 Q-e N-e 谱图以及灰度图；5) 自动分割局放原始波形，给出入射－反射脉冲的配对波形； 在6) 脉冲自动配对的基础上， 人工筛选脉冲配对结果； 基于选 定地入射－反射脉冲对， 自动完成故障源的定位计 算， 给出故障点分布图谱及列表； 生成定制报表。8)图 1 软件系统功能图解2. 2 检测系统双击前台检测系统软件图标， 打开软件界面， 如图 2 所示。前台软件系统共 分 为新建项目校准测试加压测试数据分析四个子模块， 单击各子模块对应 的按 钮即可打开相应子模块。菜单栏中可以选择项目管理器浏览或选择已有项目。界面左下方状态栏显示已选择项目。图 2 前台检测软件界面项目管理OWTS 软件系统以“测试项目”的形式分类管理各类测试数据，用户只需在“测试 项目”的高级层面进行相关操作， 软件自动完成对数据的底层管理， 管理 过程无需 人工干预。单击菜单栏项目管理器 ( Ctrl＋C)
天正华意电气设备(青海省分公司)科技先进、文明、勇于创新、服务社群、信誉至上、精益求精为经营方针，热忱欢迎社会各界新老用户选用我公司的【手持直流电阻测试仪】产品。 我们以优良的品质，崇高的信誉和无微不至的服务赢得众多赞誉。今天，我们继续秉承这一优良传统，并不断发扬光大。在未来的岁月里，我们将以诚恳的态度接受各界友人和广大客户提出的宝贵建议，以感谢万千的热情，衷心感谢社会各界给予的支持和厚爱。
