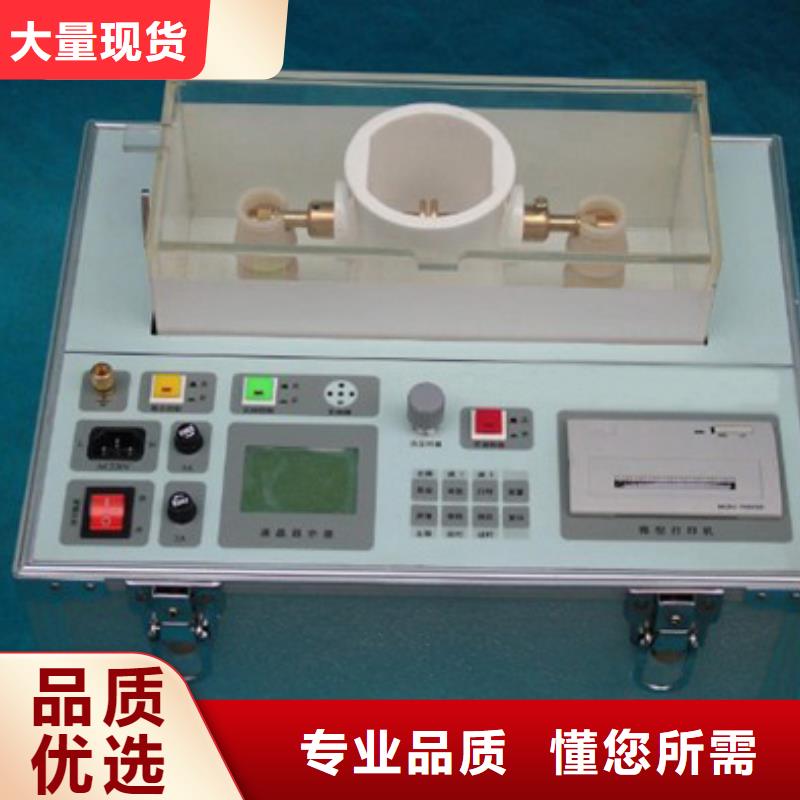

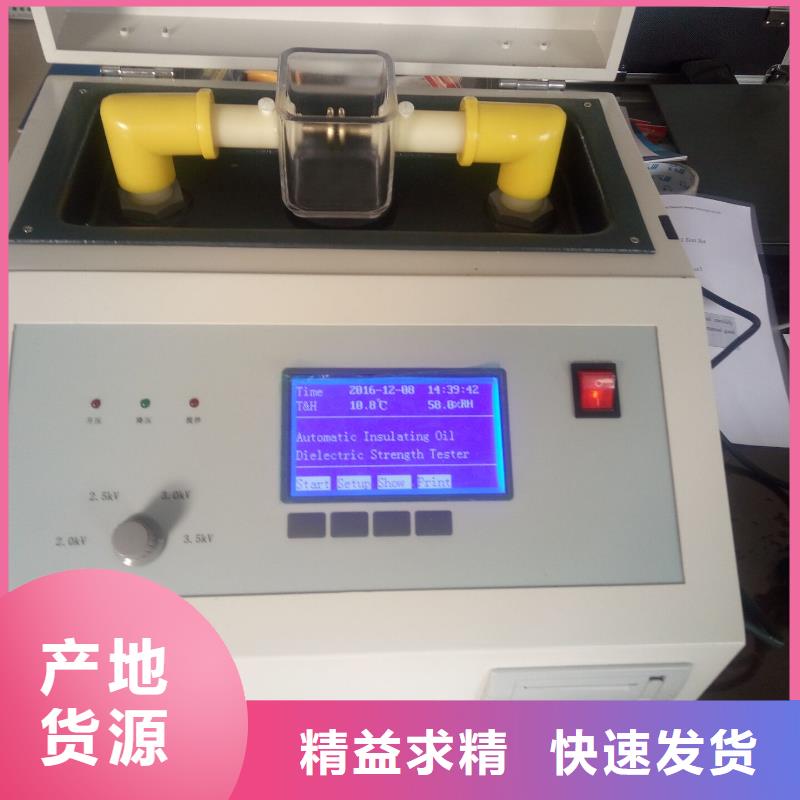

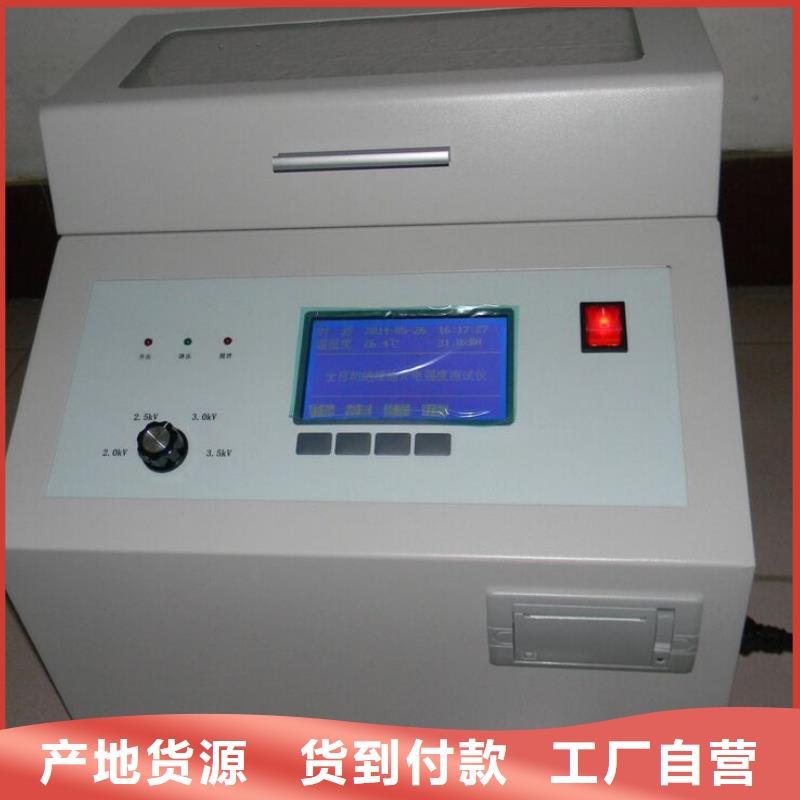

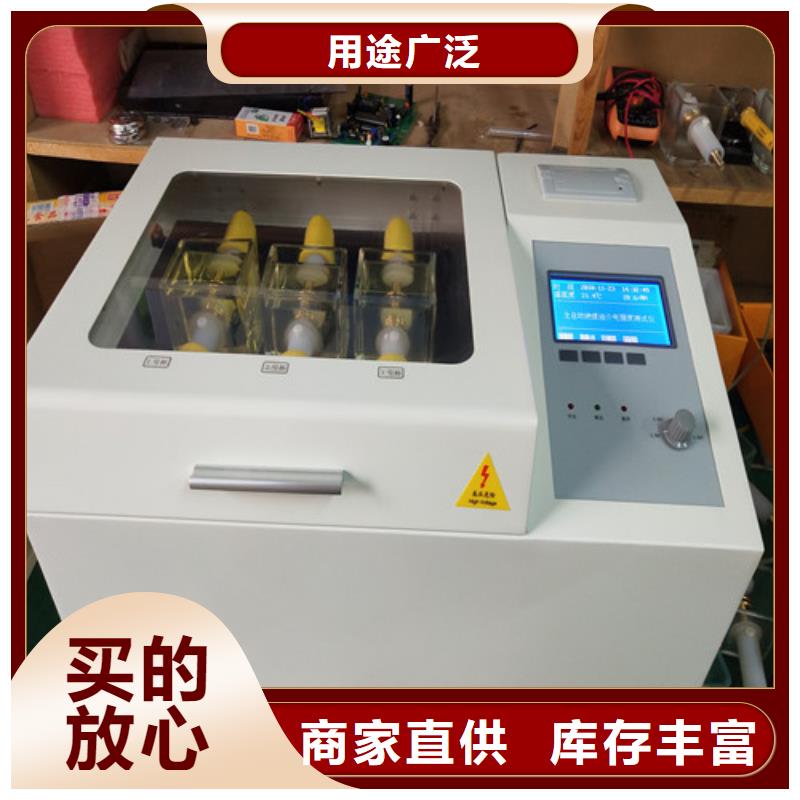

绝缘油介电强度试验仪装置组成2硬件组成整个绝缘油介电强度测试仪校验装置由仪器主机，高压分压器（2个），高压分合终端，隔离模块，高压引线，采样连接电缆等组成。图1绝缘油检测装置2.1.1 采样主机仪器主机如，仪器主机后面板包括分压器低压臂隔离后的信号输入接口（6芯航插），高压分合终端控制输出（3芯航插），USB连接口（连接计算机）。仪器主机的前面板包括两个信号指示灯电源信号和击穿控制箱（即高压分合终端）状态指示。击穿控制箱状态指示灯亮时表示控制箱内的高压连接点处于低阻状态 高压分合终端高压分合终端用于将输入的高压信号瞬间短接，使放置在分合终端内的油杯间隙发生放电以模拟绝缘油击穿，在绝缘油介电强度测试仪无特殊要求的情况下可以使用空油杯（以空气放电模拟油击穿）作为放电负载。如图1所示，高压分合终端面板上包含了电源插座，2A保险和3芯航插的控制信号输入高压分合终端顶部为高压仓，高压仓包含三对电极，三对电极含义如下：1 右边对电极用于控制击穿放电，进行校验操作时，该点放置击穿电压低的油或者直接使用空杯。中间第二对电极为负载杯，试验时该油杯模拟测试仪带负载状态，不使用时请直接用绝缘罩盖住左边的一对电极为高压引入端子，试验时被检测的绝缘油介电强度测试仪高压输出由此处引入三对电极连接的原理图如图2所示。注意：1）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电图2 分合终端原理图TH-100隔离模块当分合终端内发生击穿放电时会产生巨大的干扰通过分压器耦和至采样主机，该信号会对采样主机产生冲击，因此通过TH-100隔离模块将两个系统进行电气隔离以达到减少冲击的目的，试验时隔离模块置于分压器和采样主机之间，并且让采样主机与分合终端的物理距离保持在2M以上。2.1.4 分压器和高压连接线缆为了保证足够可靠的绝缘性，测试过程中被检测的绝缘油介电强度测试仪高压端子采样如图1中所示的黄色绝缘杆支出（或使用环氧树脂制作的绝缘罩引出高压线），然后经过高压电缆和另一对绝缘杆接入高压分合终端。TH-100绝缘油介电强度测试仪校验装置提供两个分压器，分压器的参数
