内齿翅片管

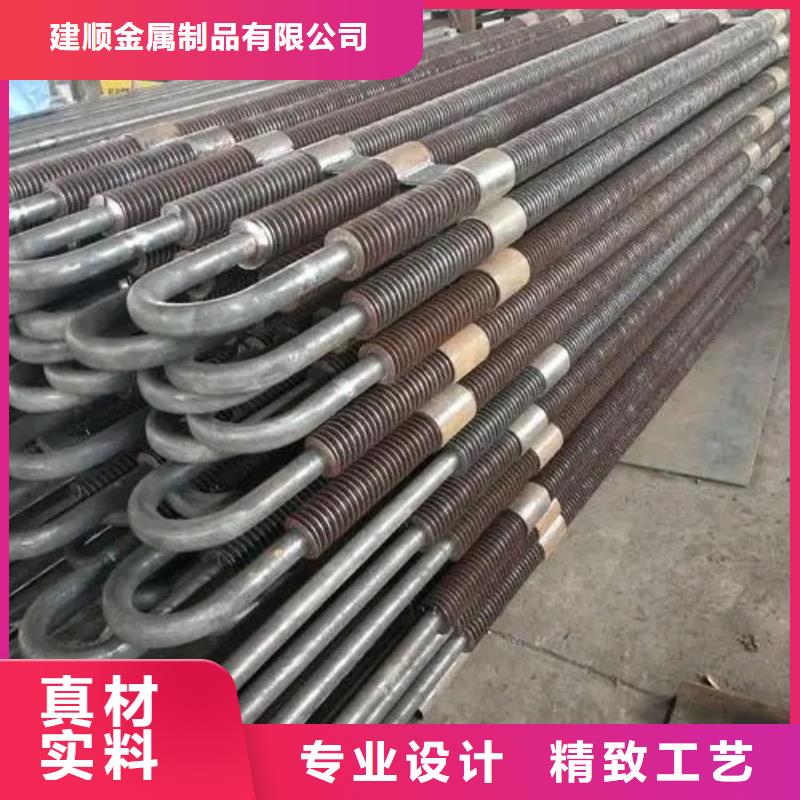

镶嵌式螺旋翅片镶嵌式螺旋翅片管是在钢管上预先加工出一定宽度和深度的螺旋槽，然后在车床上把钢带镶嵌在钢管上。在缠绕过程中，由于有一定的预紧力，钢带会紧紧地勒在螺旋槽内，从而保证了钢带和钢管之间有一定的接触面积。为了防止钢带回弹脱落，钢带的两端要焊在钢管上。为了便于镶嵌，钢带和螺旋槽间应有一定的侧隙。如果侧隙过小，形成过盈，则镶嵌过程难以顺利进行。此外，缠绕的钢带总会有一定的回弹，其结果使得钢带和螺旋槽底面不能很好的接合。镶嵌翅片可在通用设备上进行，费用不高，但是工艺复杂生产效率低。钎焊螺旋翅片管钎焊螺旋翅片管的加工分两步进行。首先，将钢带平面垂直于管子轴线按螺旋线方式缠绕在管子外表面上，并把钢带两端焊在钢管上固定，然后为钢带和钢管接触处的间隙，用钎焊的方法将钢带和钢管焊在一起。此种方法因其造价昂贵，故常用另一种方法，即将缠好钢带的管子放进锌液槽内进行整体热镀锌来替代。采用整体热镀锌虽然镀液不见得能很好地渗进翅片和钢管之间极小的间隙，但在翅片外表面和钢管外表面却形成了一个完整的镀锌层。采用整体热镀锌的螺旋翅片管，因为受到镀锌层厚度的限制(镀锌层厚时，锌层牢固性差，易脱落)，加之锌液不可能全部渗入间隙内，所以，翅片与钢管的结合率仍不高。另外，锌的传热系数比钢小（约为钢的78％），故传热能力低。锌在酸及碱、同城硫化物中极易遭受腐蚀，因此，用镀锌螺旋翅片管不适于制作空气预热器(回收锅炉烟气余热)。高频焊螺旋翅片
