模拟断路器手持直流电阻测试仪产品优势特点

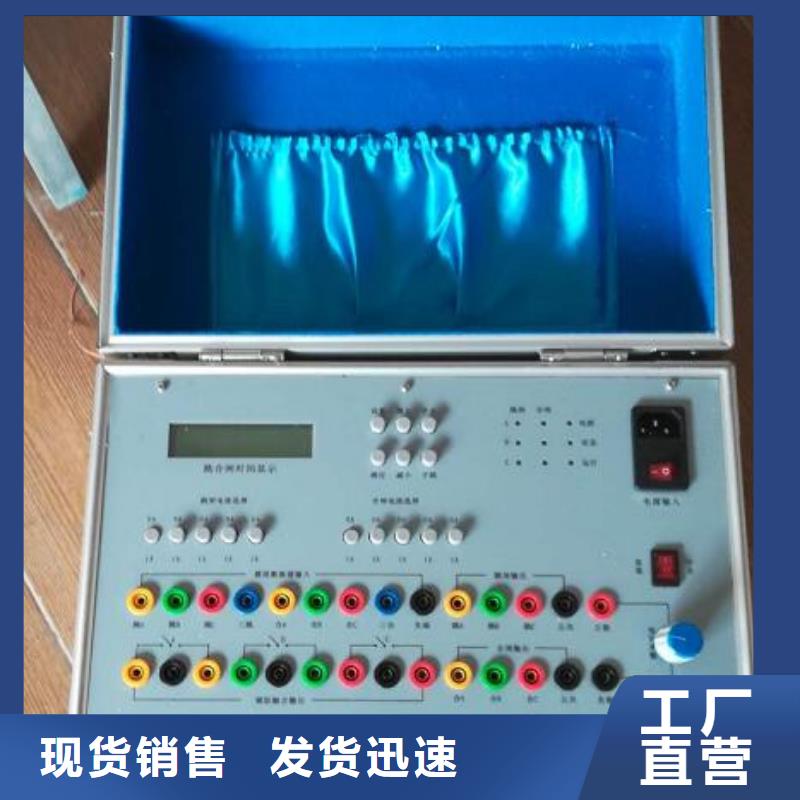

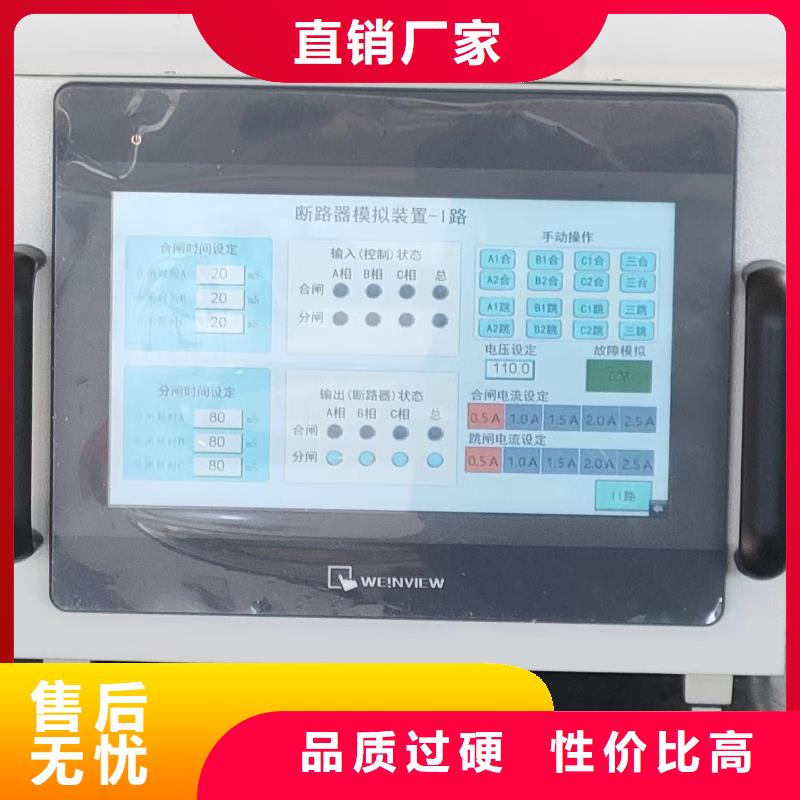

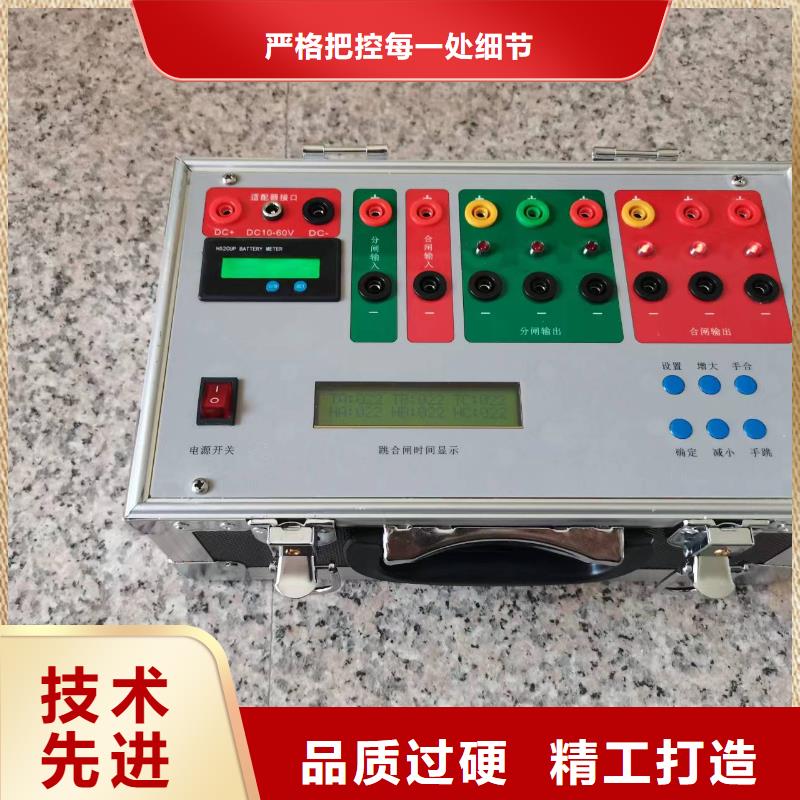

模拟断路器 产品特点及用途断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制， 可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数、提高使用寿命，是继电保护试验工作的重要配套设备。断路器模拟装置原理与结构基本相同，仅仅是跳合闸电流值不同断路器模拟装置外形结构为便携式，适用于现场试验使用。断路器模拟装置同样为便携式，增加了220V/110V直流辅助电压源。断路器模拟装置外形结构为面板安装式，面板尺寸按 19 英寸3U机箱设计，可与数字仿真系统、数字试验室等设备配套使用。

模拟断路器合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。5、试验接线
