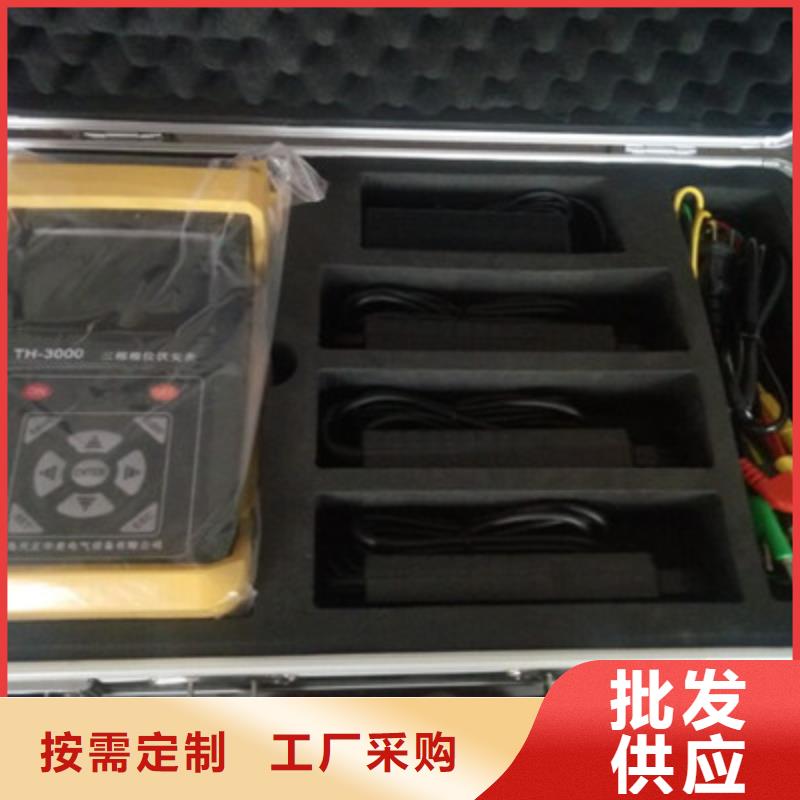

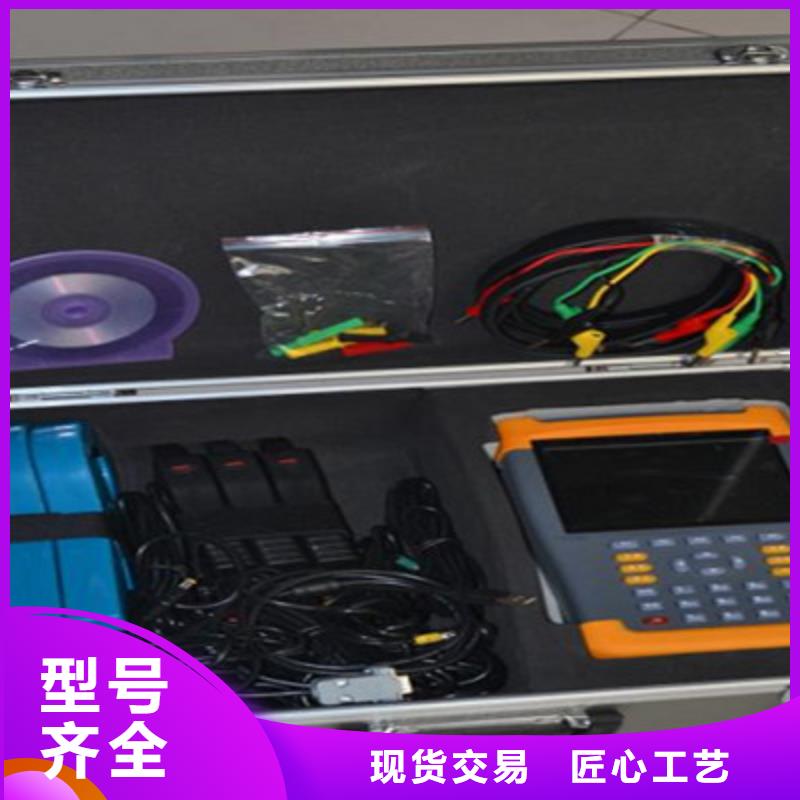

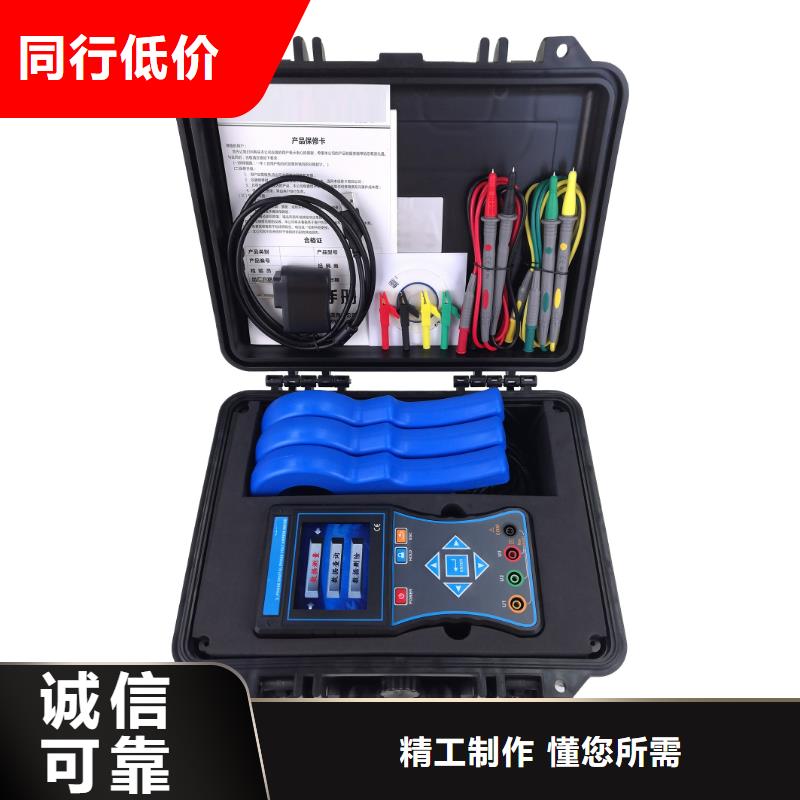

相位伏安表具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 , 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。
