以下是:变压器有载开关测试仪配电自动化终端测试仪超产品在细节的产品参数
导读 变压器有载开关测试仪配电自动化终端测试仪超产品在细节_天正华意电气设备(靖江市分公司),固定电话:【18762195566】,移动电话:【18762195566】,联系人:杨经理,平度市平安路2号 发货到 江苏省 泰州市 靖江市、海陵区、高港区、兴化市、泰兴市、姜堰区。 江苏省,泰州市,靖江市 靖江市，江苏省辖县级市，由泰州市代管，位于长江下游，襟江近海，东、西、南三面临江，介于北纬31°56′～32°08′，东经120°01′～120°33′之间，是江苏省新兴的港口工业城市，总面积665.58平方千米，拥有52.3千米的长江岸线，其中深水岸线35千米，全线获批为一类开放口岸。境域地势低平，唯有一孤山耸立于中部。2022年末，靖江市常住人口66.16万人，城镇人口比重69.66%。截至2022年10月，靖江市共辖1个街道、8个镇，另辖5个乡级单位。市政府驻靖城街道。
想要更直观地了解变压器有载开关测试仪配电自动化终端测试仪超产品在细节产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:变压器有载开关测试仪配电自动化终端测试仪超产品在细节的图文介绍
天正华意电气设备(靖江市分公司)主要从事 手持直流电阻测试仪的研发、设计、销售、并且为客户提供热情的服务。将 手持直流电阻测试仪产品带给客户，以市场为导向，专业从事 手持直流电阻测试仪的生产加工。细抓每一个工作环节，逐步建立和完善质量保证体系，不断提高服务水平。

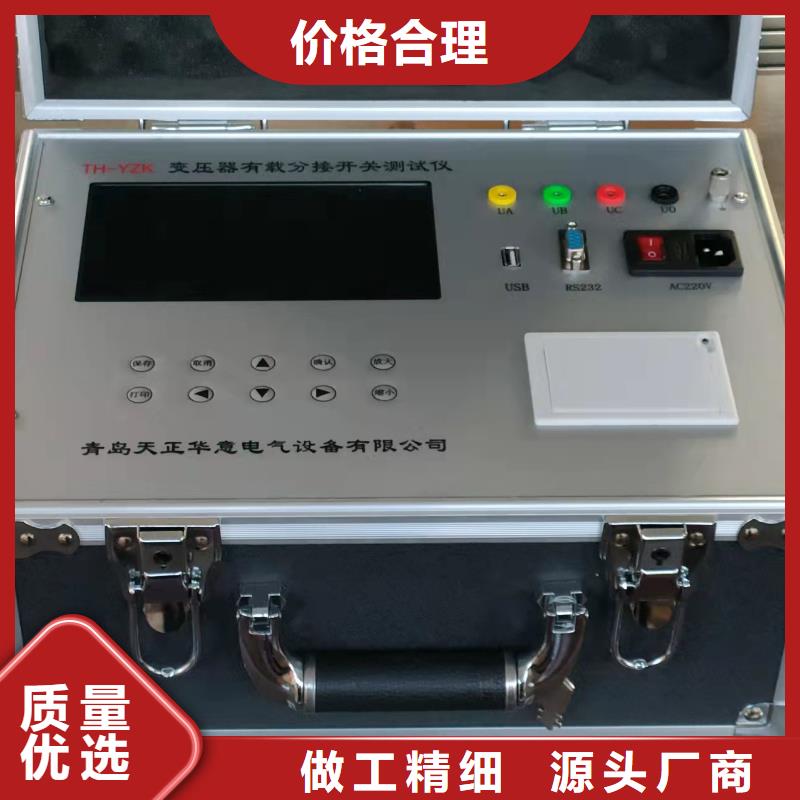

变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。
变压器有载开关测试仪电力变压器消磁机是集变压器直流电阻测试功能和消 磁功能于一体的新型设备。消磁部分和直阻测试部分操作界面一分为 二，独立操作。既能快速准确的测量大型变压器的直流电阻，又能消 除电力变压器直流电阻试验后剩磁危害，对保护电力变压器免受励磁 涌流冲击，和投运有极其重要的作用。是我们电力变压理想的 测试设备。 由于铁磁材料固有的磁滞现象，在对电力变压器进行电压比、直 流电阻测量等操作后会在铁芯中残留剩磁。由于剩磁的存在，当变压 器投入运行时铁芯剩磁使变压器铁芯半周饱和，在励磁电流中产生大 量谐波，这不仅增加了变压器的无功消耗，而且可能引起继电保护器 误动作，造成一定的经济损失。所以我们在变压器投运前必须做消磁 工作，确保变压器正常运行。
变压器有载开关测试仪变压器短路阻抗、空载、负载、零序阻抗测试及菜单操作方法： (一)接好测试线，打开仪器电源后，显示界面如图二：图二(二)等待3秒进入主菜单界面如图三：图三(三) 按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入所选菜单1、短路阻抗的测量在主菜单界面，选择“短路阻抗”后按“确认”键进入短路阻抗菜单选择界面，如图四：图四在此界面下按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入1)三相测试①三相测试是采用三相法直接测量变压器三相短路阻抗参数，在短路阻抗测量界面下选择“1、三相测试”，按“确认”键进入短路阻抗参数设置界面，如图五图五参数说明：额定容量： 是指被测变压器的额定容量。分接电压： 是指被测变压器当前分接位置的额定电压。 在参数设置界面输入相关参数后按“确认”键，即可进入测量界面
变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。
总结 今年在泰州市靖江市购买变压器有载开关测试仪配电自动化终端测试仪超产品在细节有了新选择，天正华意电气设备(靖江市分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的变压器有载开关测试仪配电自动化终端测试仪超产品在细节产品。如需购买或咨询,请随时联系我们,联系人:杨经理-【18762195566】,地址:平度市平安路2号。
