【模拟断路器直流电阻测试仪用心做好细节】

更新时间：2025-06-02 14:58:45 ip归属地：吉安，天气：中雨转小雨，温度：21-26 浏览次数:52 公司名称：天正华意电气设备(吉安市分公司)

以下是:【模拟断路器直流电阻测试仪用心做好细节】的产品参数

产品参数
产品价格	555/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铜
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	4
产品颜色	白
质保时间	三年
外形尺寸	158
适用领域	电气电力
质量认证	9000
产品功率	5
工作温度	45

以下是:【模拟断路器直流电阻测试仪用心做好细节】的图文视频

在江西省吉安市采买【模拟断路器直流电阻测试仪用心做好细节】到天正华意电气设备(吉安市分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-【18762195566】,地址:《平度市平安路2号》。江西省,吉安市 2022年，吉安市地区生产总值为2750.33亿元，增长5.1%。

为了展现【模拟断路器直流电阻测试仪用心做好细节】产品的优势，我们呈现了制作的产品视频。几分钟的沉浸，将让您对这款产品有更深入的了解。

以下是:【模拟断路器直流电阻测试仪用心做好细节】的图文介绍

【模拟断路器直流电阻测试仪用心做好细节】

模拟断路器试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护跳开4DL、1DL，备自投装置延时S2自动投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（3）三台变四母线两分段母联自投方式如下图：正常运行时1DL、3DL、4DL、6DL合闸状态，2DL、5DL分闸状态。模拟开关A相对应1DL，B相对应2DL，C相对应4DL（次试验），C相对应5DL（第二次试验）。试验接线如下图：动作方式（1）：该方式做两次，手动拉开K开关，模拟＃1变上电源失压，备自投装置判断＃1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：该方式做两次，手动跳开模拟断路器A相开关，模拟主保护跳开1DL，备自投装置延时S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似，在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同，请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器，并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路

【模拟断路器直流电阻测试仪用心做好细节】

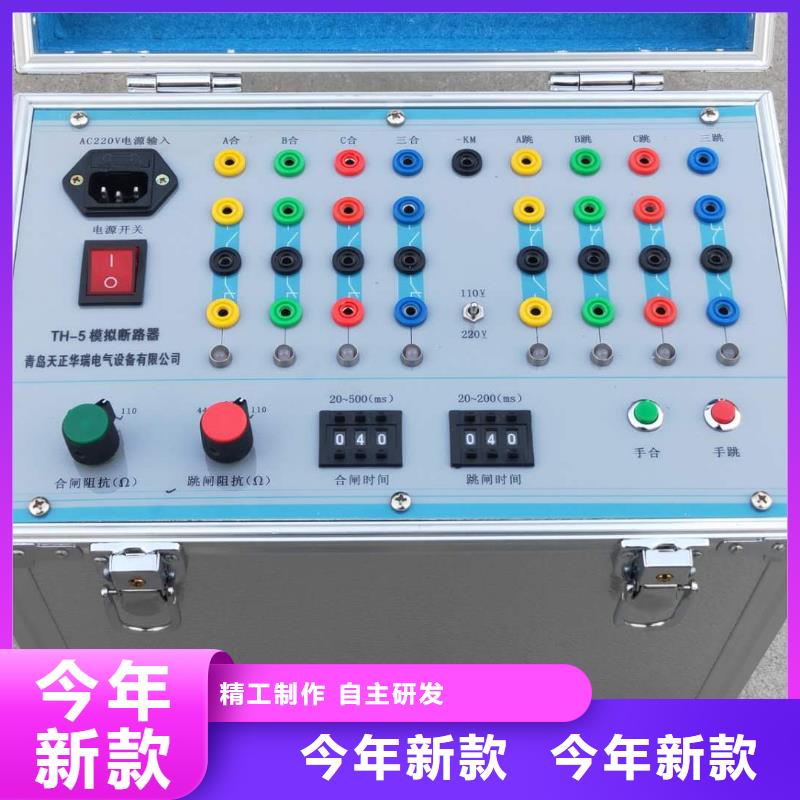

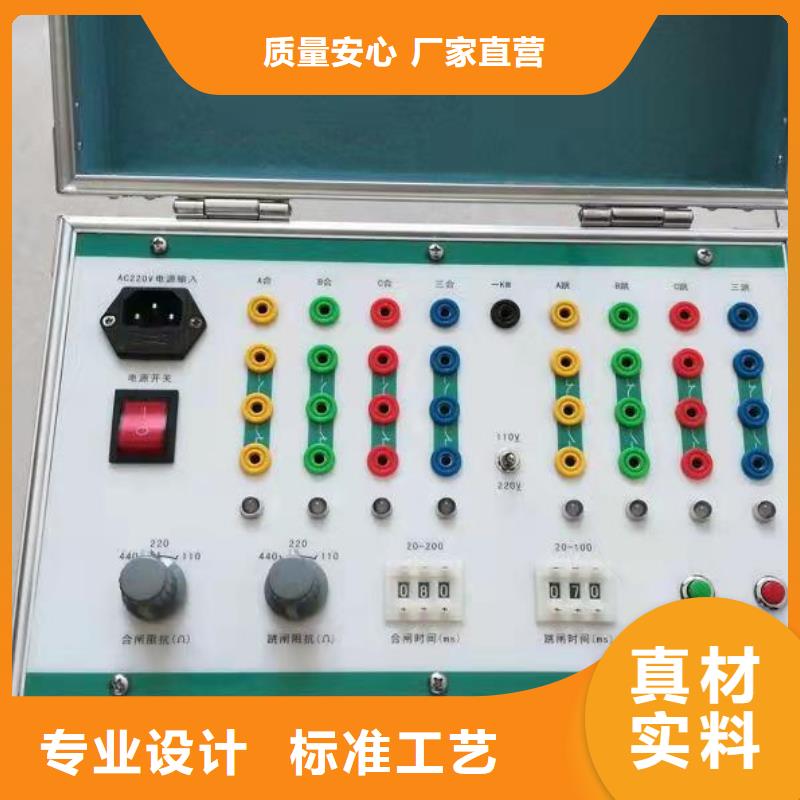

模拟断路器工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口：输入220V/50Hz。（2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（4）时间显示窗口：为液晶显示屏，显示跳合闸时间。（5）跳闸电流选择开关：跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（6）合闸电流选择开关：同跳闸电流按键。（7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（9）

【模拟断路器直流电阻测试仪用心做好细节】

天正华意电气设备(吉安市分公司)资质齐全、设备先进、技术力量雄厚，检测手段齐全、具有健全稳定的质保体系。长期从事手持直流电阻测试仪生产制造。是以设计、制造、安装为一体的现代新型企业，拥有先进的工艺设备和现代生产、办公条件，以及一支专业、诚信、创新、协作、进取的团队。我们的使命是成为z u i具创新的手持直流电阻测试仪企业，并在所服务的市场中成为备受推崇的供应商。重诺公司会自始至终保持手持直流电阻测试仪产品的高品质，并且不短推陈出新，为新老客户创造更高的价值。　以客户为中心，尽z u i大努力提供、专业化、个性化的服务，实现合作双赢。作为企业,必须聆听及了解客户的需求,继而超越客户的期望。

【模拟断路器直流电阻测试仪用心做好细节】

点击查看天正华意电气设备(吉安市分公司)的【产品相册库】以及我们的【产品视频库】

在江西省吉安市采购【模拟断路器直流电阻测试仪用心做好细节】请认准天正华意电气设备(吉安市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-【18762195566】,地址:平度市平安路2号）。
