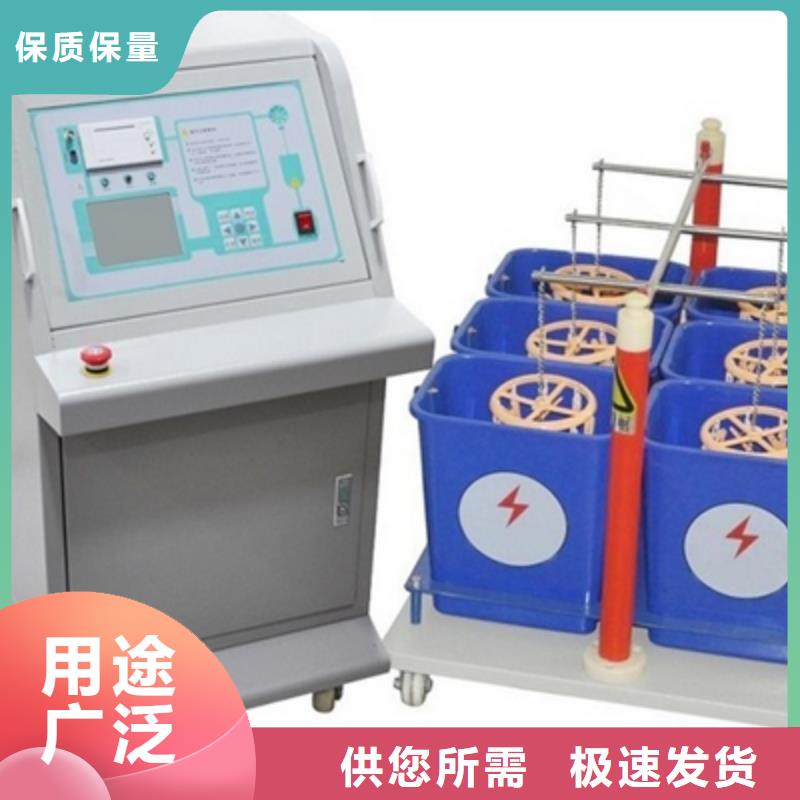

绝缘鞋手套耐压装置试验台介绍■整体介绍：·绝缘工器具试验台是用于试验绝缘靴、绝缘手套专业测试设备。它符合电力公司《电力工器具性试验规程》（国电发DL/T 1476-2015）要求。·试验台由机体、遥控器和干式变压器、仪器箱、试验容器等几部分组成。试件容器采用不锈钢制作，结构合理，外型美观；机体采用静电喷涂，防潮防腐；采用遥控器进行远程操作，高低压分离，可靠，技术含量高。·本试验台具有自动化程度高，测试精度高，控制功能强大，且操作简便，可靠。应用本系统将极大地提高检测工作效率。·绝缘工器具试验台广泛适用于供电、发电等电力企业，按《规程》要求对绝缘靴、绝缘手套等进行智能化绝缘性能性试验。■试件容器介绍：·试件容器有两类：六只盘状的容器用于测试绝缘靴；六只桶装的容器用于测试绝缘手套。结构合理，外型美观。■遥控器介绍：·遥控器上有一个指示灯和四个按键。·指示灯发出红光表示有按键按下，如红光暗，表示遥控器电池欠压。·四个按键上分别标有数字A，B，C，D.它们的功能分别是：按下“A”，表示升高压。按下“B”，表示降高压.按下“C”，表示计时开始。按下“D”，表示紧急停止。简称为“A升B降C计D停”。■机体介绍：·机体里分为主回路，遥控回路，控制回路，电源端子和控制端子五大部分。·机体上为试件容器摆放位置和高压导入部分。·机体左侧为总电源插座和接地端子；·机体正面为显示和控制部分。排为六只电流表，分别对应显示六只试件的电流。单位是mA.第二排个是红色旋钮，它是控制电源开关。按下时接通控制电源，按箭头方向旋转它，为断开控制电源。第二个是黑色旋钮，它是控制绝缘靴和绝缘手套电压等级转换保护。

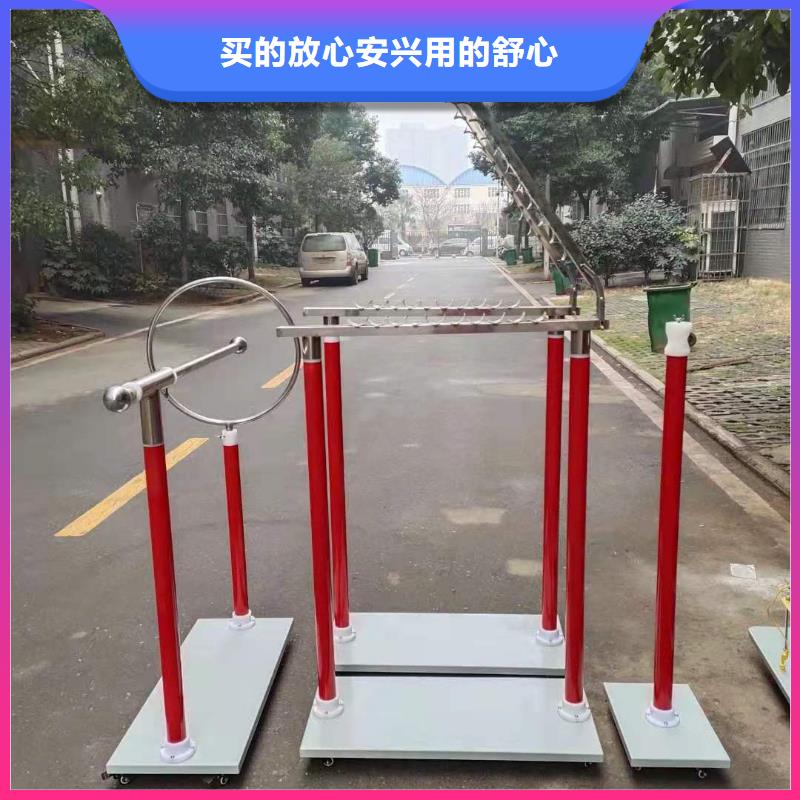

绝缘鞋手套耐压装置进行本项试验前，需确定仪器系统配置有绝缘杆耐压试验功能，并配套应用绝缘杆耐压测试架试验，否则不能进行本项试验。试品参数设定项中，“试品类别”选择“绝缘杆类”。“试验电压”根据试品实际需要设定。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“测量变比”按配套使用的交流升压器实际高压输出比测量变比进行设定。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动升压，升至设定电压值后保持电压并开始计时。计时时间到，仪器自动降压并保存试验数据。本套设备可同时进行8根绝缘杆耐压试验，试验过程中，若其中一根发生闪络或放电等，应立即按“急停”键停止试验。将耐压测试架放电后，剔除异常的绝缘杆，对其余的继续重新进行试验。4.2.5系统设定进入主菜单，选择“系统设定”项，按“确认”键进入系统设定程序。使用“∧”、“∨”键选择设定项，根据屏幕提示分别进行高压分断自检、时间设定、系统校准、系统校验、测量线圈设定等项目的设定。4.2.5.1高压分断自检选择“高压分断自检”项，按确认键进入高压分断自检程序开始自检，8路分断机构依次断开。 4.2.5.2时间设定进入“时间设定”子菜单，根据屏幕提示，使用“”键选择修改的时间参数，使用“∧”、“∨”键进行时间参数的加减。确定当前年、月、日及时间。设定完成按“确认”键保存并返回系统设定菜单。4.2.5.3系统校准仪器采用高智能化测量方式，具有软件自动校准功能，摈弃了采用电位器调校的方式，不会产生因电位器老化或振动阻值改变降低测量精度，可保证仪器的长期稳定。注意：仪器出厂前进行了严格的校准和老化，用户不具备校准条件，请勿进入系统校准程序。4.2.5.4系统校验本项功能专为仪器检定设置，应用单相标准电源和单相校验仪进行检定。选择“系统检验”项，按确认键进入系统校验程序。接线如图3，需打开仪器底部固定螺栓将仪器拉出外包箱进行校验接线。泄漏电流的校验需将测试仪主机和高压泄漏电流测控仪联机测试，通过红外信号传递泄漏电流测试数据。
