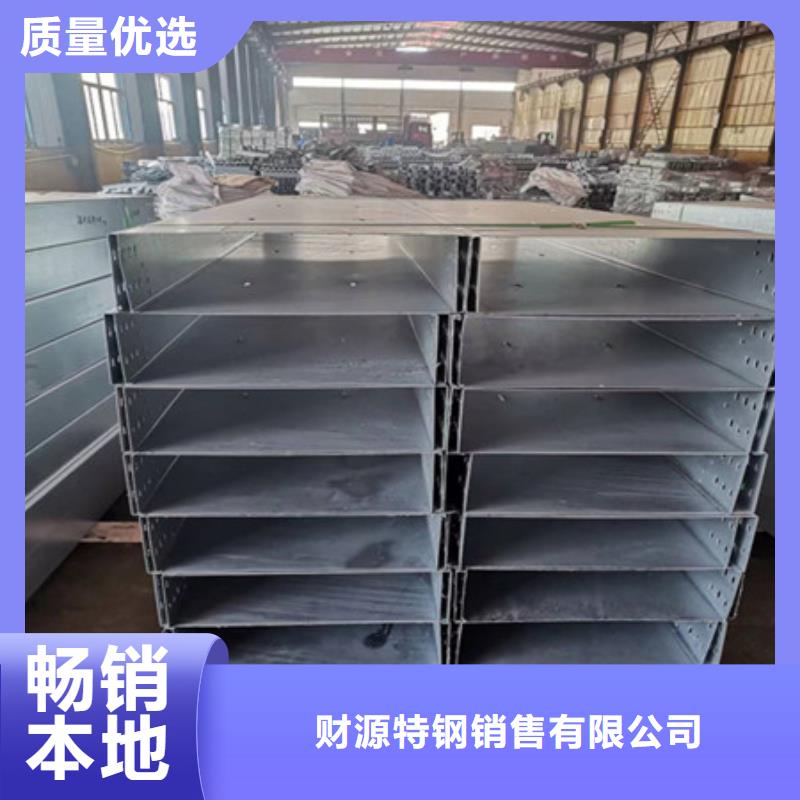

电缆桥架托盘式电缆桥架 石油、附近化工、附近轻工、附近电视、附近电讯等方面应用广泛的工具 托盘式电缆桥架是石油、附近化工、附近轻工、附近电视、附近电讯等方面应用广泛的一种。它具有重量轻、附近载荷大、附近造型美观、附近结构简单、附近安装方便等优点。它既适用于动力电缆的安装，也适合于控制电缆的敷设。 简介 托盘式电缆桥架其表面处理分为镀锌和喷漆两种，在重腐蚀环境中可特殊防腐处理。?[1]? 托盘式电缆桥架备有护罩，需要护罩可在订货时注明或按照护罩型号订货，其所有配件与梯级式、附近槽式桥架通用。?[1]? 托盘式电缆桥架在不同跨距下允许均布载荷及变量。?[1]?

5．电缆桥架填充率的选择电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40％～50％，控制电缆可取50％～70％，且宜预留10％～25％工程发展余量。6．电缆桥架载荷等级的选择在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时，则工作均布荷载应满足要求。各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。7．电缆桥架的规格尺寸选择工程实际中，在电缆桥架的规格尺寸选择方面的问题是要么偏大，要么偏紧张。如何合理地选择电缆桥架的规格尺寸呢？《民用建筑电气设计规范》（JGJ16-2008）中8、10、7条规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40％；控制电缆不应大于50％。”8．根据电缆弯曲半径选择电缆桥架在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆小允许弯曲半径。

电缆桥架6）电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。 （1）电缆桥架应在具有腐蚀性液体管道上方。 （2）电缆桥架应在热力管道下方。 （3）易燃易爆气体比空气重时，电缆桥架应在管道上方。 （4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。 7）电缆桥架与管道之间小距离见相关标准。 8）综合布线电缆与附近可能产生高电平电磁干扰的电动机、附近电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。 9）墙上敷设的综合布线电缆、附近光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。
