变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。

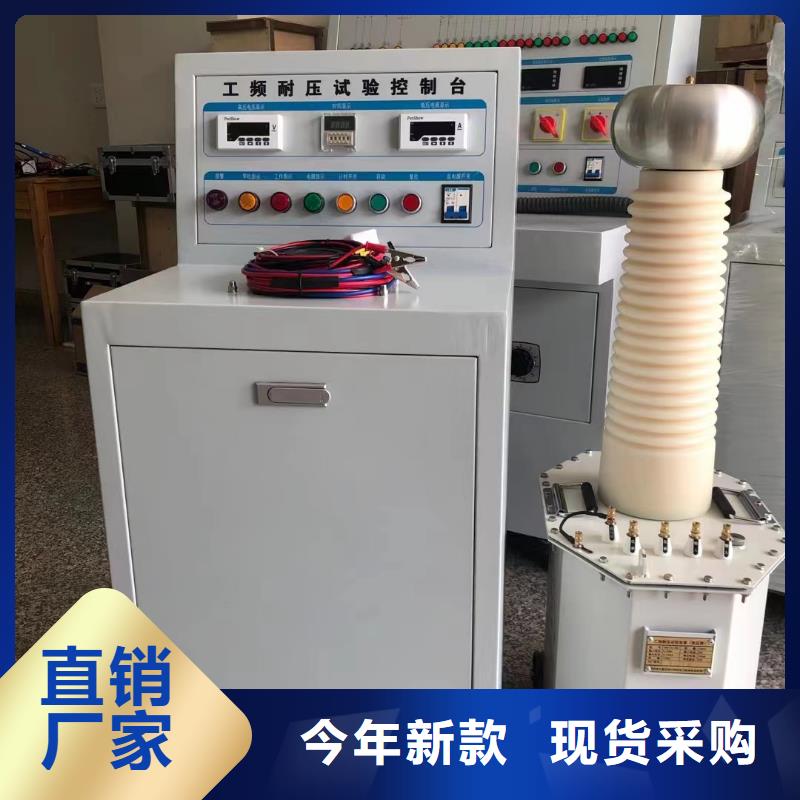

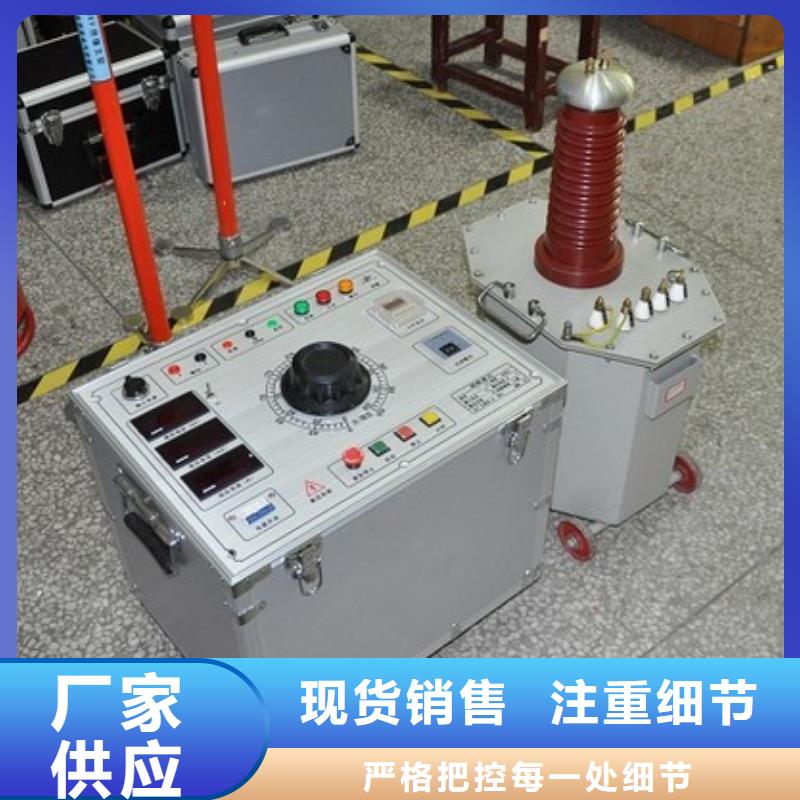

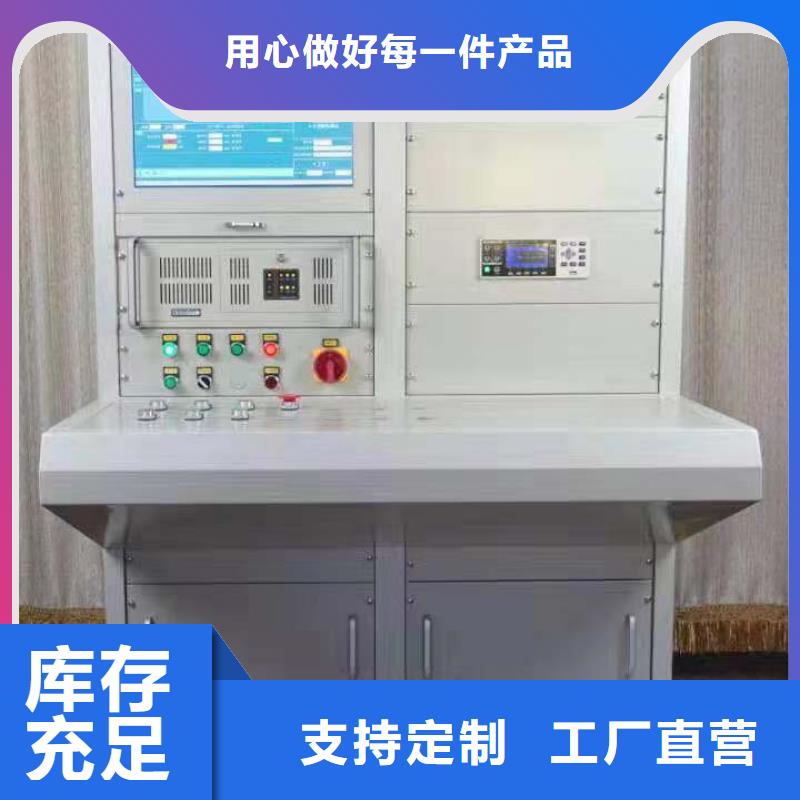

变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作,也便于安装调试,所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地,防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。

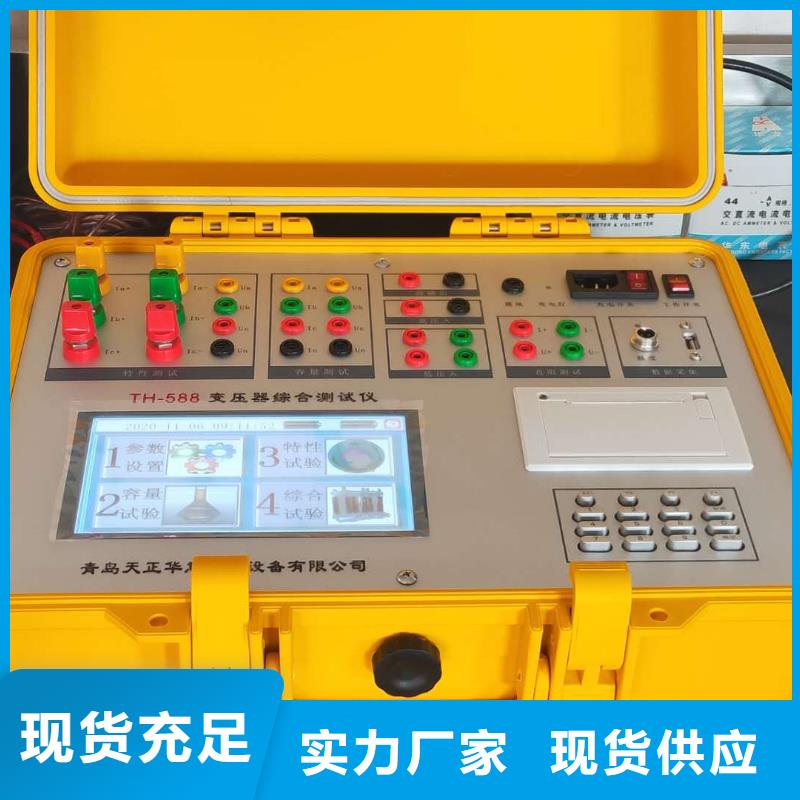

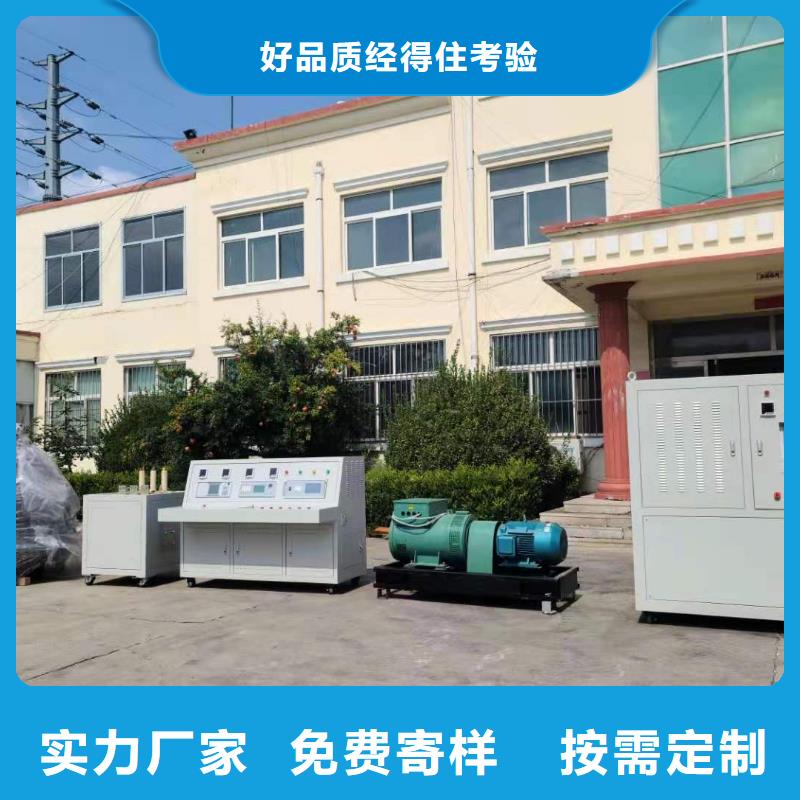

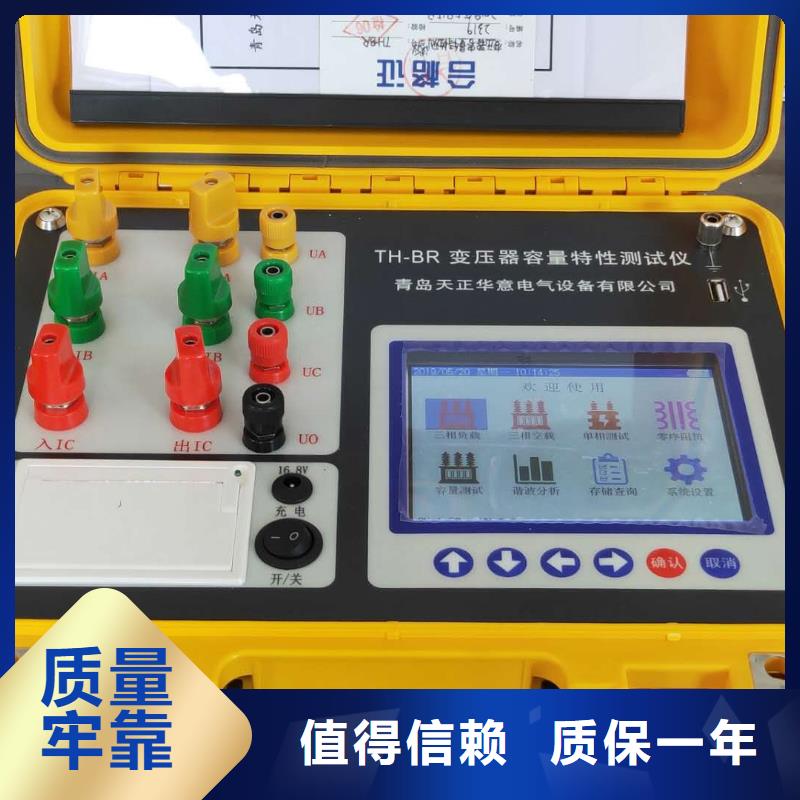

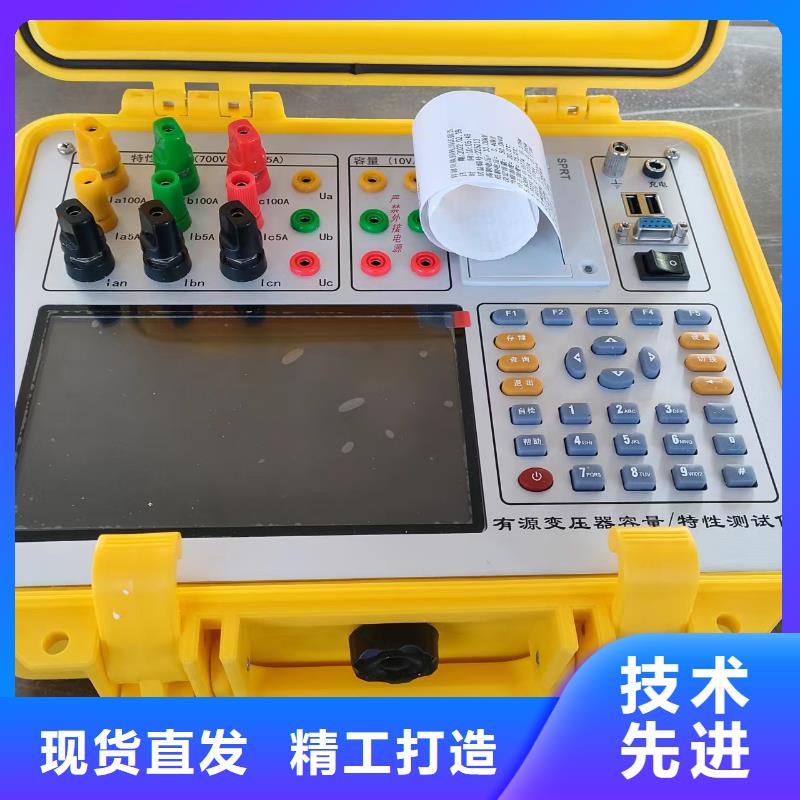

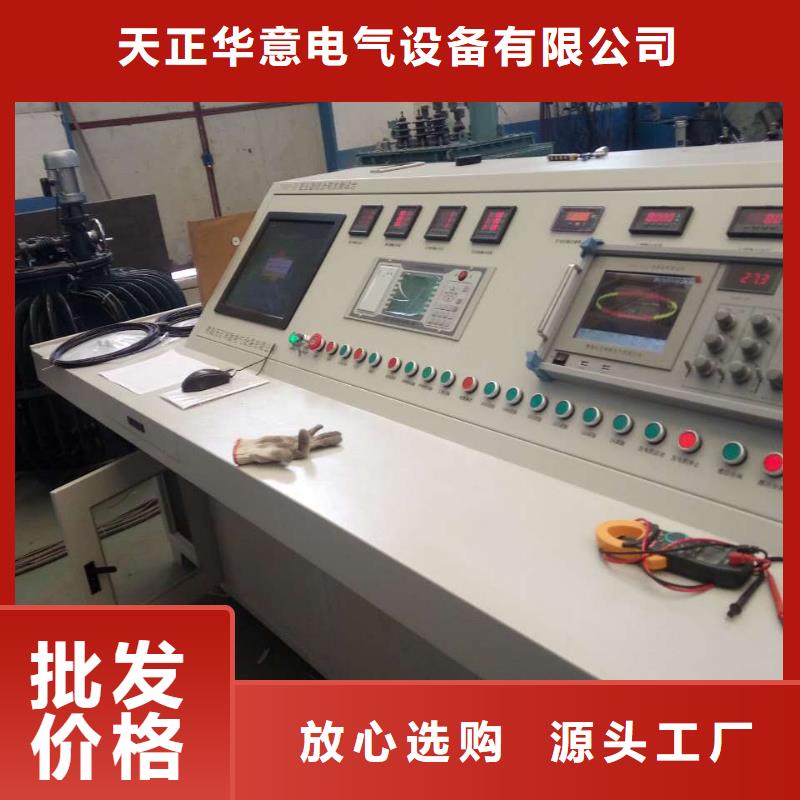

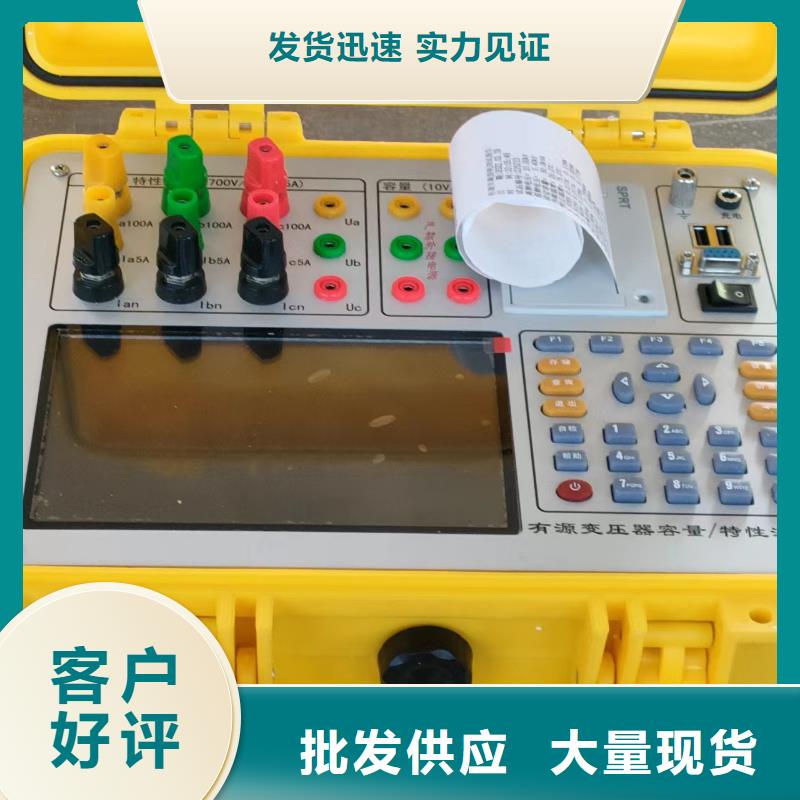

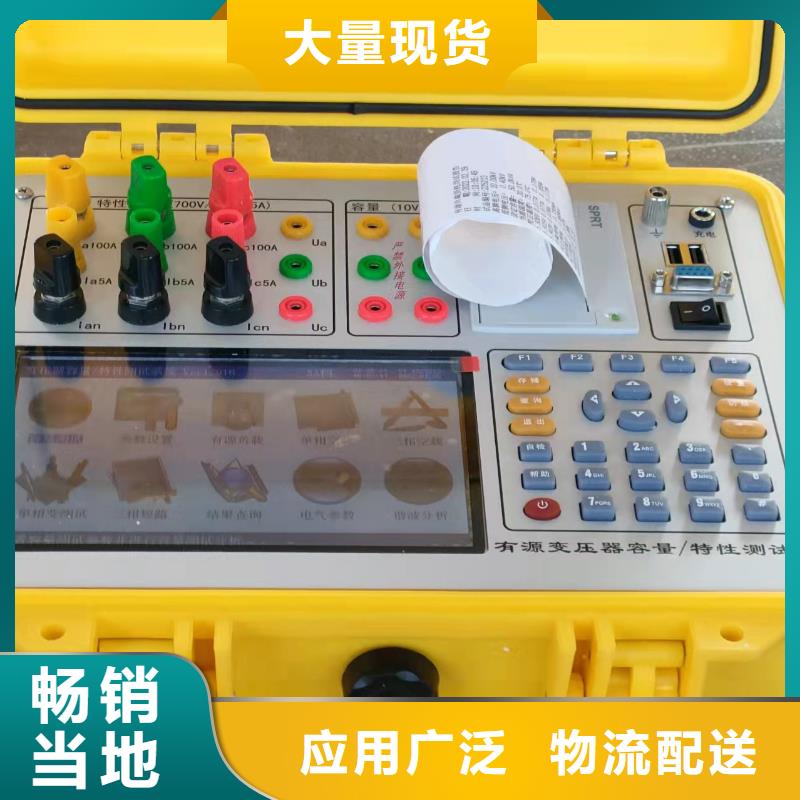

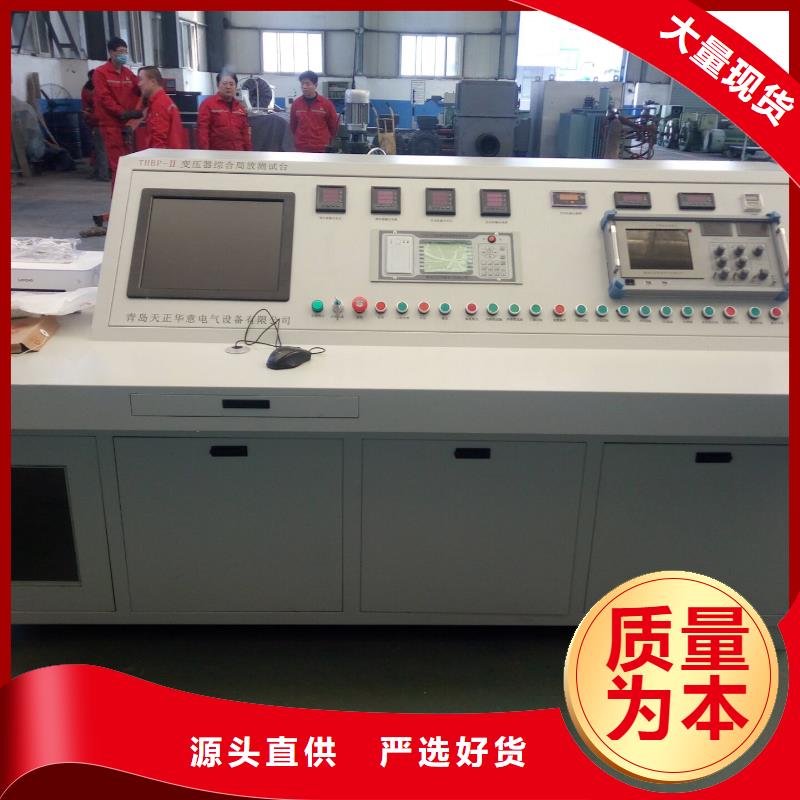

变压器测试台产品性能我公司生产的变压器测试系统装置TH70具备如下功能（测试项目）：?变压器容量/空载特性试验（空载损耗、空载电流占额定电流的百分比）?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?变压器直流电阻压试验?变压器变比组别及误差试验?变压器工频耐压试验；五、系统参数（技术条件）我公司生产的变压器测试台满足以下技术条件5.1产品外观要求变压器综合测试台外观：规格尺寸.台体颜色.台体图片（仅作参考）。变压器综合测试系统主控台5.2变压器容量及空载负载特性，满足单相、三相测量，其性能指标要求如下：?电压测量范围 50V—650V,电流测量范围0.25A—75A,精度0.2级；?功率U＊I, 精度0.2级；?功率因数0.050--1.000，精度0.3级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％；?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。?5.3变比测试仪应满足如下指标 ?变比测量范围：1～9999 ；组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境温度：-5℃～＋40℃，环境湿度：＜95％；?体积：430×320×215mm；?重量：5kg。5.4直流电阻速测仪应满足如下指标 ?使用条件：环境温度：-20℃～40℃；?相对温度：≤95％RH；?测量精度：0.2级，分辨率：1μΩ；?恒流源：0-10A?工作电压交流 220V。
