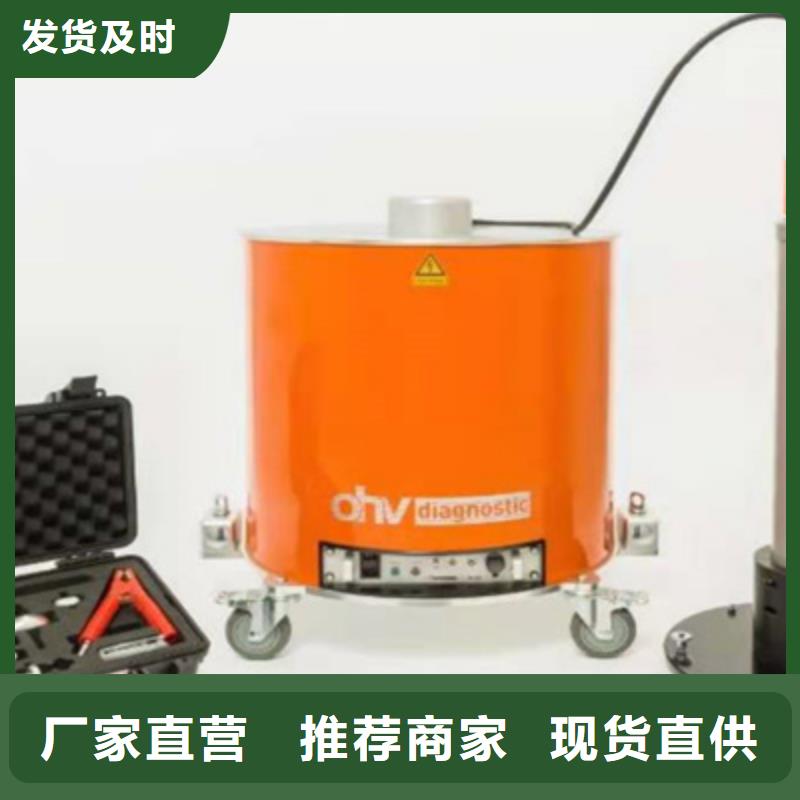

振荡波局放耐压试验系统 系统的性能及特点1）采用交流串联谐振升压＋振荡波测试局放的方法、设备合二为一。一套设备既可完成局放试验又可做交流耐压试验，一机两用。增加了设备的使用效率。且交流耐压试验符合现有规程2）适用于新电缆（投运前）交接试验及老电缆（停电后）性试验。3）遵循IEC60270标准测量电缆局放量。4）对电缆局放点进行距离测量。5）测量电缆接头位置及全长距离。6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。7）采用硬件和软件相结合抗干扰技术,可有效去除外部干扰。8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　　3、10kV测试系统介绍3.1主要技术指标：（1）、试品电容量：≤2ｕF（约5km）（2）、试验电压：AC 21.6kV（3）、阻尼振荡波频率范围：30～600Hz（4）、变频串联谐振耐压试验频率范围：20～300Hz（5）、局放测试范围：10PC～20nC （6）、局放定位精度：1％

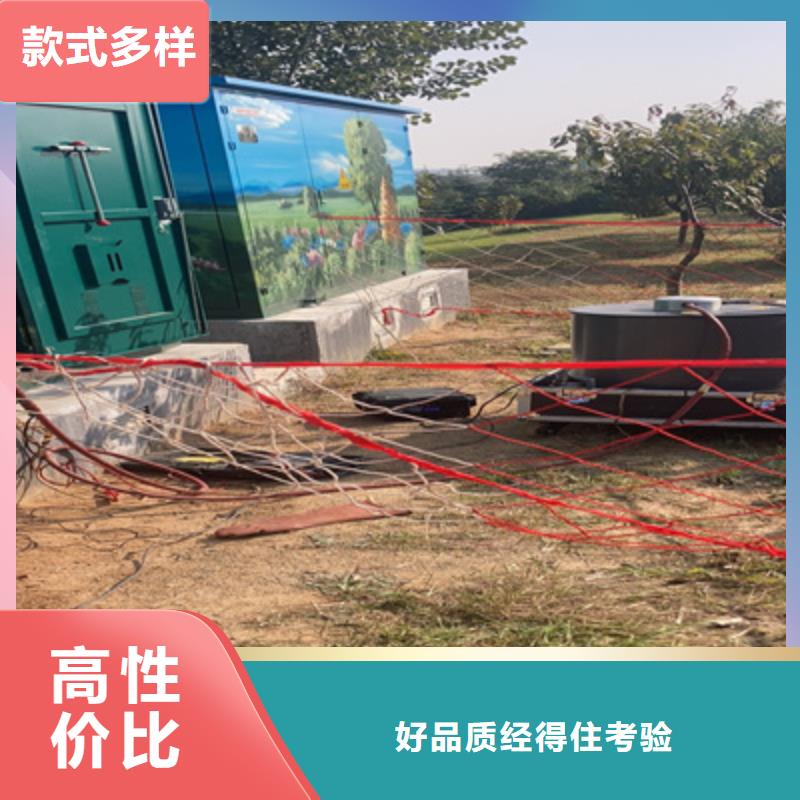

振荡波局放耐压试验系统连接与控制 接地 牢固以及清洁的接地端对于操作的以及测试结果的度都是十分必要的。我们强烈建议使用配备的接地电缆接地螺丝与测试端连接。 4.2 连接面板 连接面板上电源线插口位置如图所示，注意要 使用设备配备的电源线接通电源。 启动系统前请连接外部控制开关，如图所示。电源开关位于电源插口上方，保险盒位于电源开关和电源插口之间。更换保险丝时，一定要确保替换的保险丝与原保险丝型号、电流等级完全相同4.2.2 连接笔记本电脑 高压单元与已预装控制软件笔记本的连接方式是通过网线直连。 1) 启动OHV 系统高压单元 2) 启动笔记本电脑， 3) 双击桌面的图标 (名称)，启动测试软件即可。连接测试电缆 图为测试电路连接示意图，其中包括: 被测电缆：执行测试或校准时，被测电缆要与电网断开，并两端悬空。 系列高压单元：银色上外盖是系统的高压端，应谨慎处理。 高压控制开关：必须启动高压控制开关才能电缆加压高压控制开关测试。 电缆连接：由于为高压测试，接地和测试电缆一定要正确连接，且固定不松动。

振荡波局放耐压试验系统具有完整数据管理、数据储存、数据诊断分析，历史数据对比、试验管理功能软件功能带操作平台的电缆振荡波数据分析系统软件应具备对测试数据的浏览、统计分析等基本功能实时局放水平、位置显示功能，局放水平、局放次数切换显示具备测试数据管理、电缆资料数据库6电源电源单相，输入电压范围包含185-240V的电压值，电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路7使用条件环境温度-15℃~40℃相对湿度≦95％，月平均≦90％海拔高度＜1000 m?35kV电缆振荡波局部放电检测系统序号名称项 目协议参数值135kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 60功能要求对30kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤21kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流10 mA电缆介损测量范围0.1％-5％,自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能
