一分钟的时间，对于了解我们的水内冷发电机绝缘测试仪微机继电保护测试仪好品质用的放心产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:水内冷发电机绝缘测试仪微机继电保护测试仪好品质用的放心的图文介绍

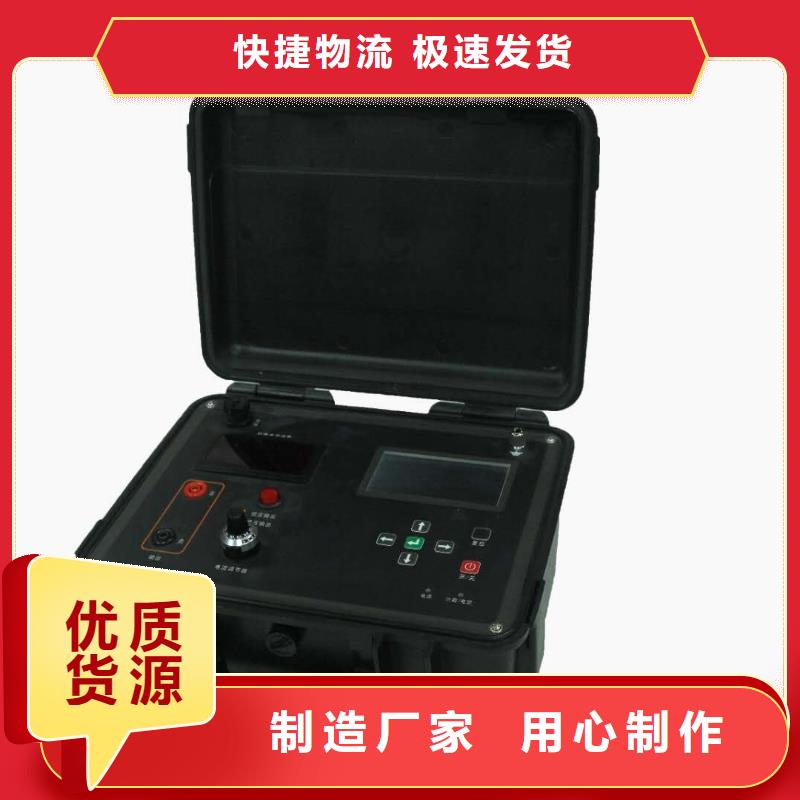

水内冷发电机绝缘测试仪二．简介数字式绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。?额定绝缘测试电压范围100V～5000V,绝缘电阻测量范围0.01MΩ～1000GΩ。直流电压测量范围0～1000V,交流电压测量范围0～750V。极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，
水内冷发电机绝缘测试仪高绝缘材料加上直流电压后，通过试样的电流是很微小的，极易受到外界干扰的影响，造成较大的测试误差。热电势、接触电势一般很小，可以忽略；电解电势主要是潮湿试样与不同金属接触产生的，大约只有20mV，况且在静电测试中均要求相对湿度较低，在干燥环境中测试时，可以电解电势。因此，外界干扰主要是杂散电流的耦合或静电感应产生的电势。在测试电流小于10-10A或测量电阻超过1011欧姆时；被测试样、测试电极和测试系统均应采取严格的屏蔽措施，外界干扰带来的影响。概述系列高压绝缘电阻测试仪（兆欧表），采用先进的电子测量线路和元器件，其输出电压稳定、测量范围宽、自动换挡、读数直观。特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备的绝缘电阻、吸收比等，是取代老式摇表的理想产品。二、工作特性1、工作条件a 使用温度：-10℃—＋40℃b 相对湿度：40℃ 85％RHc 供电电压：DC 12V2、性能特性：如表
天正华意电气设备(阜阳市分公司)已拥有30多名核心精英队伍，已拥有现代化的办公设备，完善的管理、销售、物流、服务为一体的管理系统，拥有高文化、高素质、高技术的核心精英队伍,赢得国内外广大用户的信赖和好评，从而建立了巩固的合作关系，因此公司的业务得以日益发展，占有了国内外 手持直流电阻测试仪行业的大量市场。能为客户提供高品质、好价格的 手持直流电阻测试仪产品，以质量和服务深受国内外厂家、经销商的信赖和支持。
水内冷发电机绝缘测试仪 主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。4、注意事项及其它请注意，L为高压端！E为地端,必需接大地！ 四、操作方法初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示2.5KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2.5kV 表示测试电压250G 表示测量的瞬时值01’07” 表示测量过程中的时间表示测量15秒 的数值01 表示测量1分钟 的数值 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60s 4）测量过程按确定键，测量结束，显示放电画面（图三）放电画面（图三）639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。
