局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。

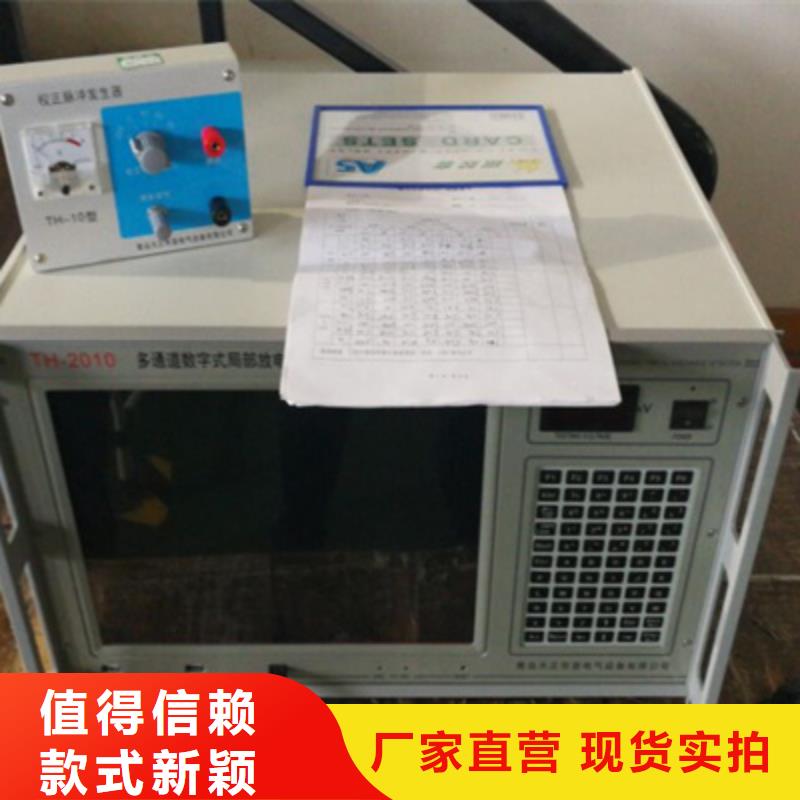

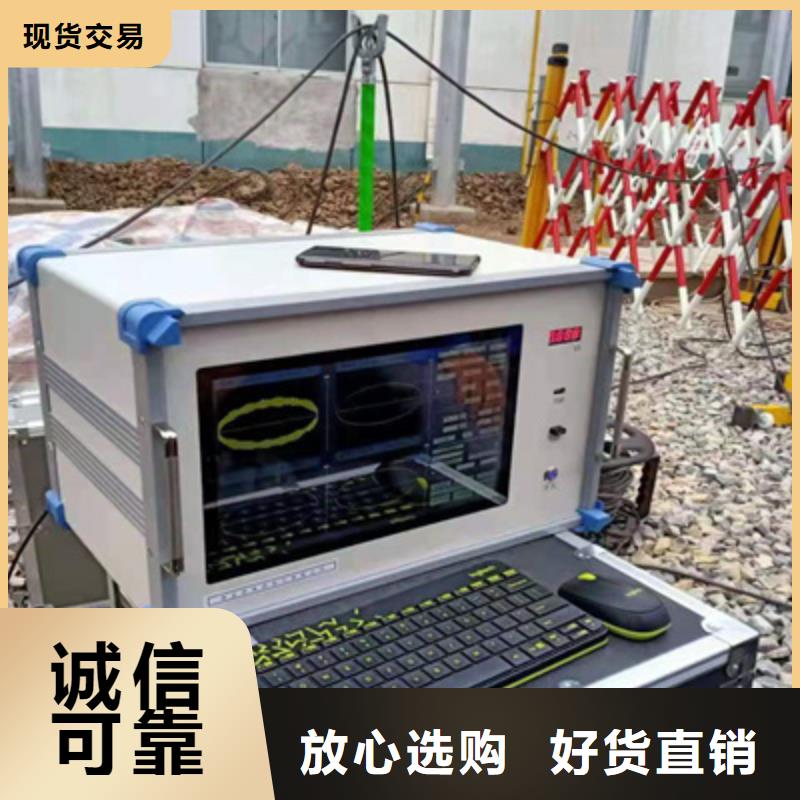

局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的采用高速集卡通道：同步4通道；采集卡采样频率：40MHz；高精度AD分辨率12bit，直流精度0.2％；采样长度4M样点；它集成了信号调理、全软件控制、数据分析等功能，是一套完整的局部放电试验系统 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，图形显示分为：椭圆、正弦、直线，放电相位显示明确；同步跟踪显示任意频率的试验电源，放电相位显示明确；数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。1.4、性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行。
天正华意电气设备(阜阳市分公司)夯实的 手持直流电阻测试仪技术服务团队为您提供及时的售前培训，售中咨询，售后服务，确保您的项目成功。全程质量监控， 手持直流电阻测试仪产品有保障， 严格按照技术研发中心的技术要求为您提供优良的 手持直流电阻测试仪产品。
局部放电检测仪 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。
