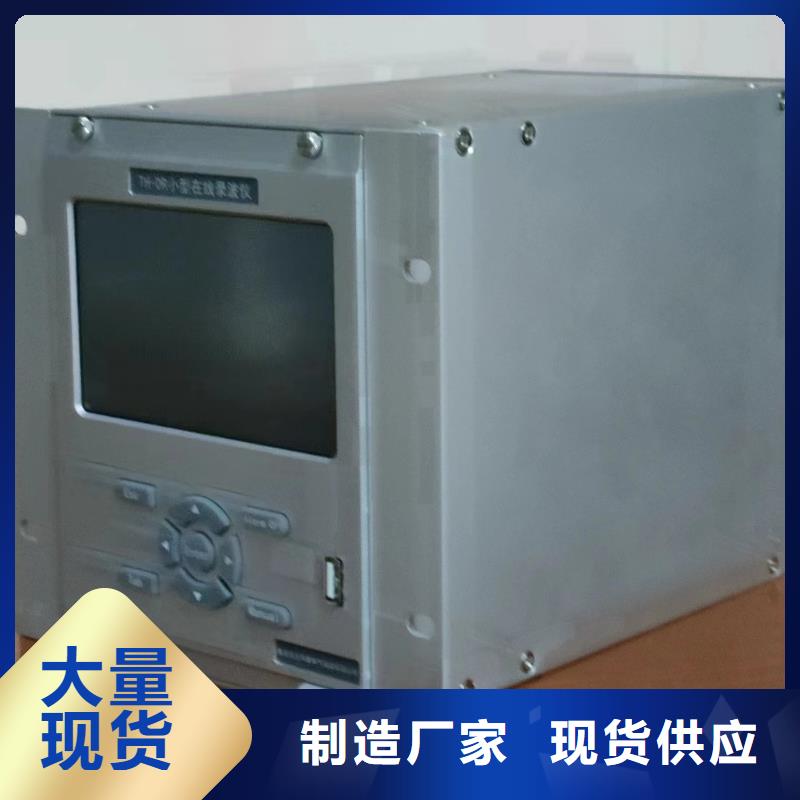

电量波形记录分析仪

录波仪、界面和基本操作5.1.状态条在运行中，录波仪在显示画面下部显示状态条，状态条包括以下信息：功能路径：显示录波仪的IP地址，及所处的显示画面，或者打开的记录文件名。采样频率：当前所用采样频率。故障记录区状态 ：录波仪共分配了3个故障记录区，此项指示了各区的状态。（黑）此记录区当前空闲。（绿）此记录区正在录制故障记录。（红）此记录区正在将录制完成的记录存储到 存储器。趋势图运行状态：显示趋势图当前是否运行。趋势图处于停止状态。交替显示，趋势图处于运行状态。 串行口运行状态：显示串行口数据包的传送。交替显示，每次交替表示发送了一个数据包。网络运行状态：显示网络数据包的传送。交替显示，每次交替表示发送了一个数据包。实时时钟：实时显示录波仪时钟。运行/暂停状态：有些实时显示画面支持暂停，暂停时此处显示提示。5.2.按键此处说明在没有打开对话框的时候，录波仪的按键的通用用途。各按键在对话框中的用途，请参见“对话框操作”。?菜单：弹出主菜单。?F1 ：对于实时显示画面，暂停画面刷新（不影响录波仪的其他功能）。?F2 ：用于翻页（对于实时列表），或存储一个当前画面的记录（对于其它实时显示画面）。?F3 ：打开画面设置对话框。?↙、Esc ：在对话框中使用。?Tab：参见“画面信息条”，或在对话框中使用。?→、←、↓、↑：参见“画面信息条”，或在菜单、对话框中使用。5.3.主菜单操作在没有打开对话框的时候，按菜单键弹出菜单。?↓、↑：移动选择焦点。?→ ：进入子菜单。?↙ ：选择菜单项。?Esc ：退出菜单（返回到上一级菜单）。5.4.对话框操作在录波仪的对话框中，有基本的操作提示。以下是录波仪的对话框操作的总结：?↙ 键：记录、应用对话框的输入，并退出。?Esc键：放弃对话框的输入，并退出。?Tab键：切换对话框中控件的输入焦点。?F1：状态切换，包括复选框和列表控件。?F2：编辑列表控件中的选中的行。?方向键：在一组单选按钮中选择；在列表框中选择。?对话框中数字输入框的使用

录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。
