为了给您提供更的三相变压器直流电阻测试仪产品信息，解锁三相变压器直流电阻测试仪产品新体验，视频带你玩转每个细节！

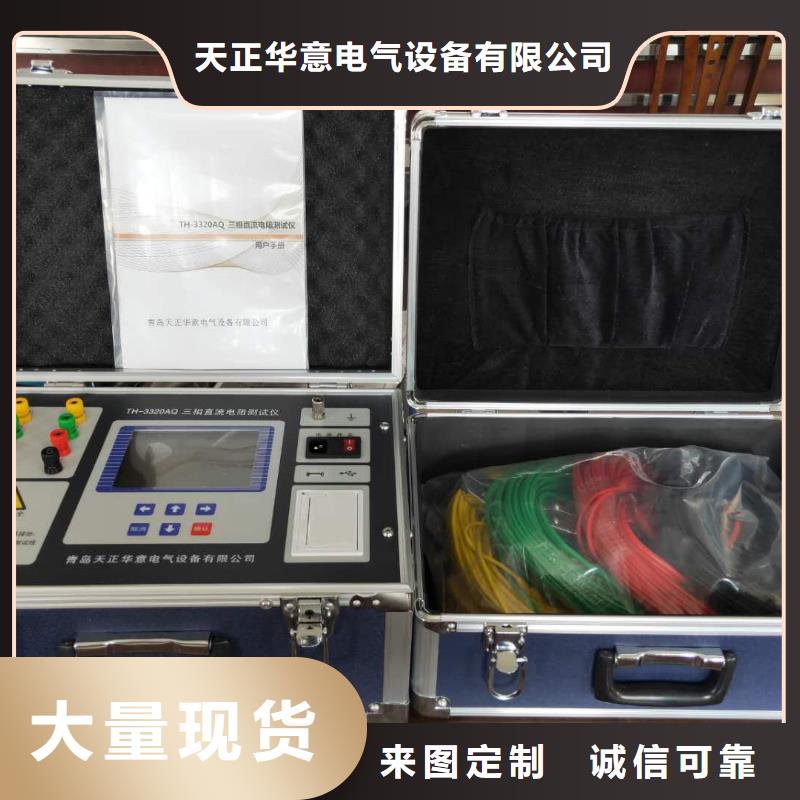

以下是:三相变压器直流电阻测试仪的图文介绍
变压器有载开关测试仪 一般规定 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.2 本招标文件采购标准规范提出了对接地导通仪技术上的规范和说明。
1.3 本招标文件提出的是 限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的 版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
1.4 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在技术差异表中列出。
1.5 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.6 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.7 标准和规范
除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认表1标准的 版本（以文字形式通知买方），并遵照 标准要求执行，并将 标准通知买方。
广东佛山本地商家，从事 手持直流电阻测试仪生产销售多年，质量优口碑好，询价是免费的，现在联系商家吧！

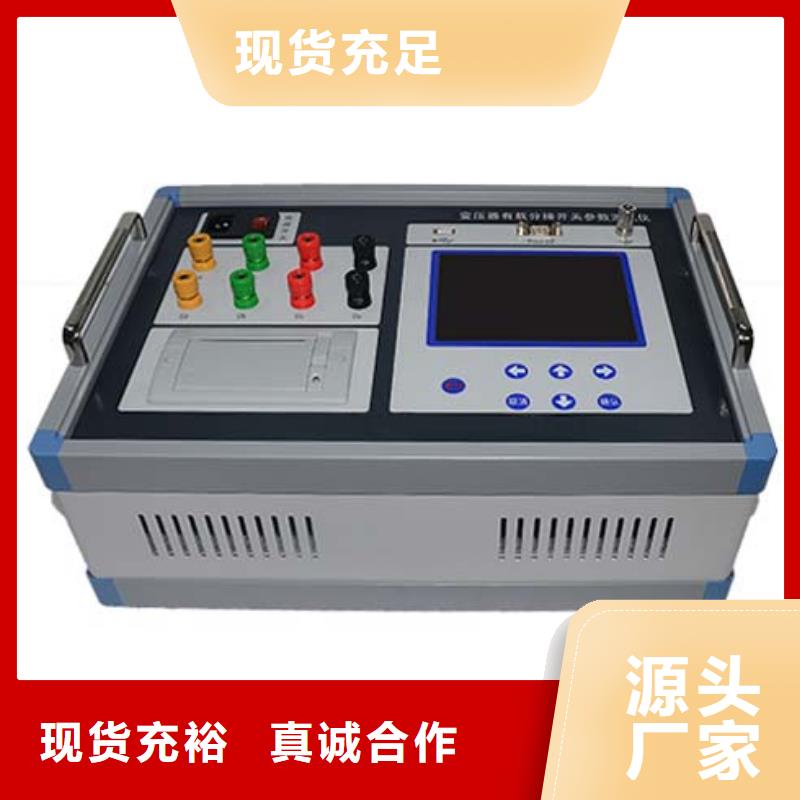

变压器有载开关测试仪放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、当地操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、当地绿、当地红测试钳分别接到调压开关X1（A1）、当地Y1（B1）、当地Z1（C1）上，并用短路线分别接到对应的X2（A2）、当地Y2（B2）、当地Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、当地低压侧）分别三相短路接地。将测试钳黄、当地绿、当地红、当地黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、当地B、当地C三相和中性点上，然后将测试线另一端黄、当地绿、当地红、当地黑线分别接在仪器的A、当地B、当地C、当地N端子上。（见图3A）图3 （3）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、当地B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、当地B相测完以后，可以再把A相当作中性点，测量B、当地C相，或者把B相当作中性点，测量A、当地C相。其接线方法和数据分析均相同。
tianzh
变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面，“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面（如图11）。当前选项为“时间设置”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面（如图12）。修改方法同参数设置里的触发电平。确认保存修改以后的值，返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。图12 时间设置界面七、波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图
