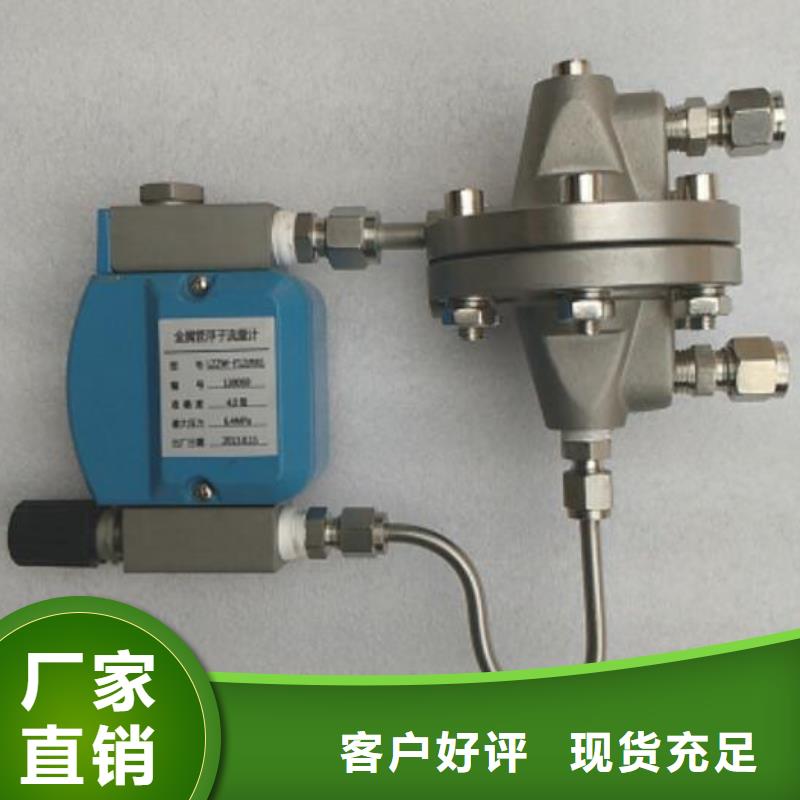

CWH吹扫装置
一、概述：
CWH系列吹扫装置组成：
1、（玻璃管）金属管浮子流量计。
2、流量调节针阀。
3、恒流量调节阀。
在恒流量调节阀的自动控制作用下，不管是管路中入口（一次侧）压力变化还是出口（二次侧）压力变化，始终能够保持管路中的流体流量为恒定输出，其管路中的流体流量由（玻璃管）金属管浮子流量计就地指示直接读出。还能附加一点上限或下限报警功能。一般应用于要求管路中流体流量恒定输出的场合，与其它仪表配合使用可测量压力、液位、密度等工艺参数，广泛应用于石油、化工、冶金、电子、电力等工业领域。
二、特点：
1、适应压力：工作压力 可达10MPaG（特殊向厂家咨询）。
2、适应流体：液体、气体。
3、金转流量计：磁耦合技术，达到高精度、宽的读数范围。
4、适用腐蚀性液体：主要部件采用SUS316不锈钢，其它采用SUS304、SUS316可选。
5、附加报警装置，4～20mADC号输出（都可选），具体请见浮子流量计选型资料。
三、技术参数：
流量上限范围： 5～4000L/h[水：密度1.0g/cm3、粘度1mPa·s]
(满量程) 0.15～120Nm3/h(空气：0℃、0MPaG)
连 接 通 径： 1/4〞、3/8〞、1/2〞、3/4〞、1〞、1-1/2〞、2〞等
连 接 规 格： 螺纹连接：NPT、Rc、G
卡套连接：?6、?10
法兰连接：GB、ANSI、HG、DIN
其它连接规格，请与厂家联系
工作压力： 10MPaG（特殊需向厂家咨询）
可控制的差压范围：
水在300L/h及以下，空气在9Nm3/h及以下流量范围时：0.06-0.6MPa
水在300L/h及以上，空气在9Nm3/h及以上流量范围时：0.1-0.5MPa
流体温度： -40～200℃
环境温度： -40～80℃
环境湿度： 5%-95%RH
精 度： ±5%F.S.
范围度： 10:1
指示器： 防护等级IP65，IP67.
流向： 底后→顶后，底→顶后，底后→顶，底→顶
安装： 管路固定或面板式安装
对于高压系统采用高压双减压阀吹洗装置：入口减压阀+转子流量计+流量调节阀+出口减压阀的方式来满足客户要求，具体向厂家咨询。
一、 选型说明
| CWH |
| ||||||
| 恒流阀型号 | 31 入口压力控制，吹扫装置 | ||||||
| 32 出口压力控制，吹扫装置 | |||||||
| 33 针阀+转子 | |||||||
| 34 减压阀+转子 | |||||||
| 35 吹气式液位计 | |||||||
| 流量计 | -M 金属转子 | ||||||
| -G 玻璃转子/有机塑料 | |||||||
| 连接方式 | TD 螺纹连接 | ||||||
| RF RF法兰 | |||||||
| KT 卡套连接 | |||||||
| ZZ 其它 | |||||||
| 连接口径 | 0 DN8,1/4" | ||||||
| 1 DN10,3/8" | |||||||
| 2 DN15,1/2" | |||||||
| 3 DN20,3/4" | |||||||
| 4 DN25,1" | |||||||
| 5 ?6 | |||||||
| 6 ?10 | |||||||
| 9 其它 | |||||||
| 高压规格 | -H 高压规格 | ||||||
| 号输出 | /H 1点报警输出（上限报警） | ||||||
| /L 1点报警输出（下限报警） | |||||||
| /mA 4～20mA输出 | |||||||
| 附加规格 | /CV 带止回阀 | ||||||
| /RE 带减压阀 | |||||||
| 安装方式 | /S:单表安装；/P：面板安装；/T：柜式安装 | ||||||
| 特殊规格 | /Z 有 | ||||||
