长春23J916-1图集A系列风帽内外喷朔

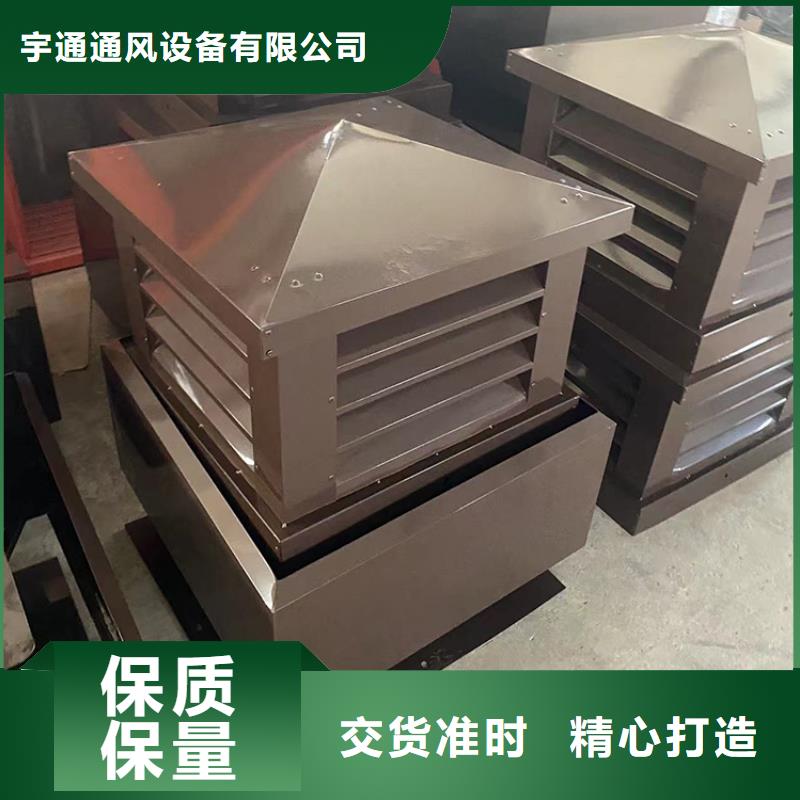

山西大同百叶风帽，在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆。排气道管壁及外壁面层的厚度应满足现行《建筑设计防火规范》GB 50016对竖向管道井壁的耐火极限要求。 屋顶风帽的安装高度超过避雷带时，应与避雷带连接。与基座的连接应牢固，在有台风侵袭地区使用6.8 屋顶风底部连接应考虑加强措施，具有抵抗台风的系列风帽具有防台风、防雨雪倒灌、阻力小的特点，在外界风力的作用下，可产生负压，对排气道形成抽力效应，有利于排气道的排气。2.成品风帽采用不锈钢材料制成，基座压顶为钢筋混凝土预制板。山西大同百叶风帽

山西大同百叶风帽，外表层是圆筒型的防风圈，中间是烟管，烟管出气口在防风圈的中间，烟管上面设有一个挡风盖。防风圈不仅能挡住水平方向的风刮向烟管内，更巧妙的是烟管的两头由于风的流动，在其内外出现了压力差，让烟管内产生了负压、形成空吸作用，更有利于烟筒的排烟效果。即便是迎着烟管两头方向的风，在通过挡风圈内由烟管和防风雨帽盖所组成的间隙时，同样产生上述的负压、空吸效果。这样一来，防风雨帽不仅起了挡风的作用，更重要的是又很好的利用了风能来帮助排烟。各种防风雨帽在工业应用方面已经很普及了，但在民用方面并没有普及，主要是因为现在市场上的防风雨帽结构加工要求高、制作工艺复杂、难度大，价格高，很难让人们接受。我们遵照只有创新才有出路的原则，首先从结构上下手，在不影响其功能的前提下，以减少结构形状和材料为基础,其次加工工艺自然就简单了。经过多次的反复模拟实验及试制，终于突破难题，制造出了“防风雨帽”这种产品，实现了结构简单、材料节省、批量生产、实用价廉。山西大同百叶风帽

成品风帽安装说明：1.百叶风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2.出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。3坡屋面的排气道伸出高度,应符合下列规定：1.排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2.排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3.排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。
