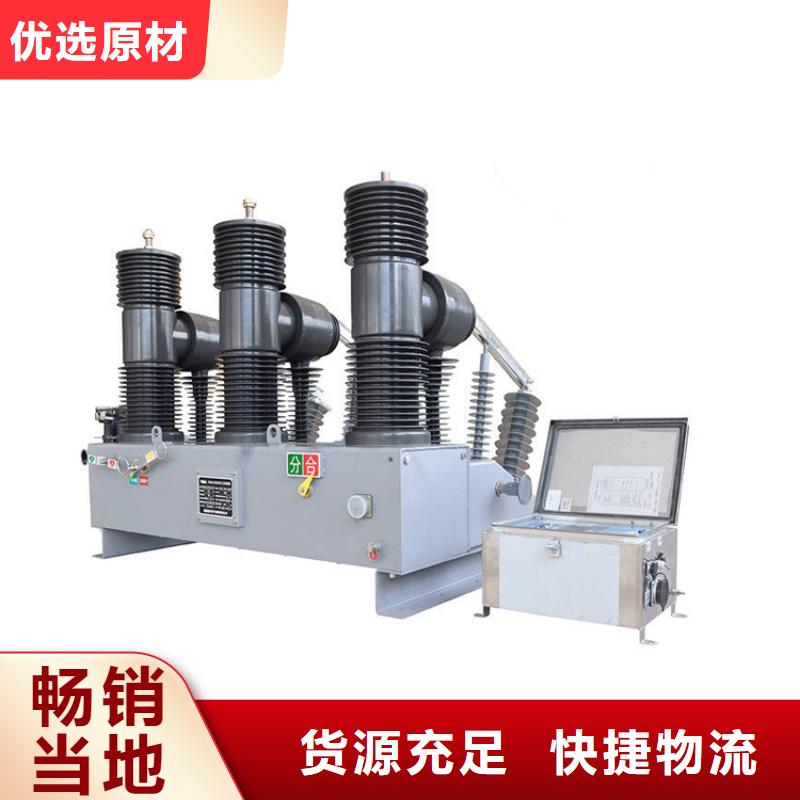

黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全
更新时间：2025-05-25 20:24:24 ip归属地：大庆，天气：阴转阵雨，温度：11-25 浏览次数:20 公司名称：乐清 樊高电气有限公司销售部(大庆分公司)
以下是:黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全的产品参数
| 产品参数 | |
|---|---|
| 发货期限 | 电议 |
| 产品价格 | 电联/个 |
| 发货时间 | 3 |
| 供货总量 | 10000 |
以下是:黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全的图文视频
黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全,樊高电气有限公司销售部(大庆分公司)为您提供黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全的资讯,联系人:樊经理,电话:13587716025、13587716025,QQ:,发货地:象阳镇象东村。 黑龙江省,大庆市 大庆地处中国东北地区，是哈长城市群区域中心城市、哈大齐工业走廊骨干城市、哈大齐自主创新示范区重要城市，也是全国海绵城市建设示范城市、中国服务外包示范城市、全国首批发展示范城市试点城市。大庆是全国文明城市、卫生城市、环境保护模范城市、园林城市、中国生态旅游城市，被誉为“绿色油化之都、天然百湖之城、北国温泉之乡”。
简约设计，不简单内涵。观看我们的黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全产品视频，用少的话语传达真实的产品价值。
以下是:黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全的图文介绍
樊高电气有限公司销售部(大庆分公司)坚持“发展科技拓市场，强化质量铸品牌，严格管理增效益，诚信为本誉天下 ”的工厂方针，发扬“诚信、团结、敬业、创新”的企业精神，竭诚为广大 黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全用户提供优质的产品和满意的服务。
真空灭弧室
按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室，其基本结构如下：
①气密绝缘系统(外壳)
由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了保证气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。
②导电系统
由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。
③屏蔽系统
屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。
操作机构
按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10电磁操作机构、CD17电磁操作机构、CT19弹簧储能操作机构、CT8弹簧储能操作机构。
其它部件
基座、绝缘支撑件、绝缘子等
规格
播报
编辑
1.
真空断路器通常可分多个电压等级。低压型一般用于防爆电气使用。像煤矿等等。
2.
额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。
3.
80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制成相关的产品标准。[1]
国内主要依据标准
播报
编辑
JB/T3855-2008《高压交流真空断路器》
DL/T403-2017《高压交流真空断路器》
这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：
(1)绝缘水平：试验电压IEC中国
1min工频耐压(kV)2842(极间、极对地)48(断口间)
1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间)
(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。
(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。
(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。
2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。
下表是选用参数的列项说明，并以三种真空断路器数据为例。
表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，终数据以型式试验报告为准。
主要结构
真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。
在黑龙江省大庆市采买黔东南ZWM9-12/630型永磁真空断路器真空断路器规格齐全到樊高电气有限公司销售部(大庆分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:樊经理-13587716025,QQ:,地址:《象阳镇象东村》。
