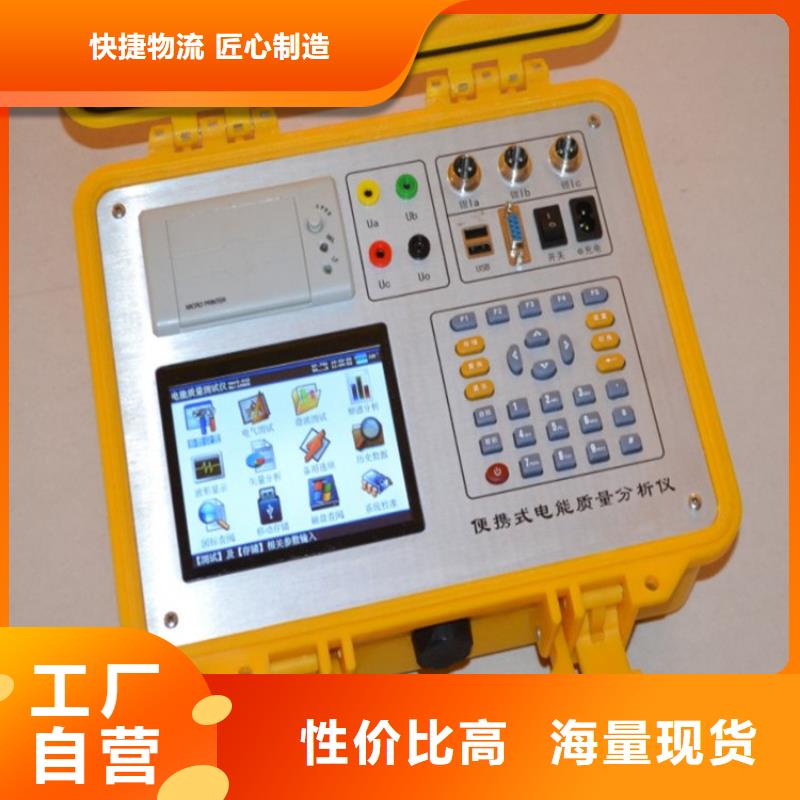

电能质量分析仪 液晶界面1.主菜单:图三、主菜单当开机后界面显示如图三所示。主菜单共十二个选项,分别为:参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、CT变比、历史数据、国标查阅、移动存储、磁盘查阅、系统校准。选择←、→、↑、↓键来改变选项,选中后菜单名称反显,屏幕下端蓝条显示相关功能提示,按确定键进入相应功能测试和设置;屏幕右上角显示出内置充电电池的剩余电量百分比,用户可根据此数值来判断是否需要为仪器充电;电池左侧显示出当前实时的日期和时间;时间左侧显示当前测试仪的电压和电流的测量档位,电压档位的改变为自适应,电流档位的改变需进入“参数设置”选项进行手动设置;屏幕左上角显示仪器名称、仪器编号及软件版本。2.“参数设置”界面:图四、参数设置界面参数设置界面如右图所示,此屏用于调整试验前所需要确定的数据。包括:PT变比、CT变比、接线方式、电流输入、额定电压、短路容量、供电容量、协议容量、设置日期、设置时间、变电站名、线路名称、文件名称、存储速率、开始存储。?PT变比:指被测装置所用的电压互感器的变比数值。输入方法为:按确认键使数字变成红色,此时再按相应的数字键输入数据,完成后再按确认键结束。?CT变比:指被测装置所用的电流互感器的变比数值。输入方法为:按确认键使数字变成红色,此时再按相应的数字键输入数据,完成后再按确认键结束。?接线方式:指被测装置的接线联接方式,包括:二元件三角形接法、三元件三角形接法、三元件星形接法几种情况。通过←、→键在几种方式间进行切换,选定到所需方式。




优良的 手持直流电阻测试仪产品性能在长期的市场销售中受到众多合作客商的好评与青睐,已与众多大中型企业建立长期的合作关系。“重诚信、严质量”是我公司坚持的在发展宗旨,天正华意电气设备(滁州市分公司)真诚期待与四海客商、携手发展、合作共赢!

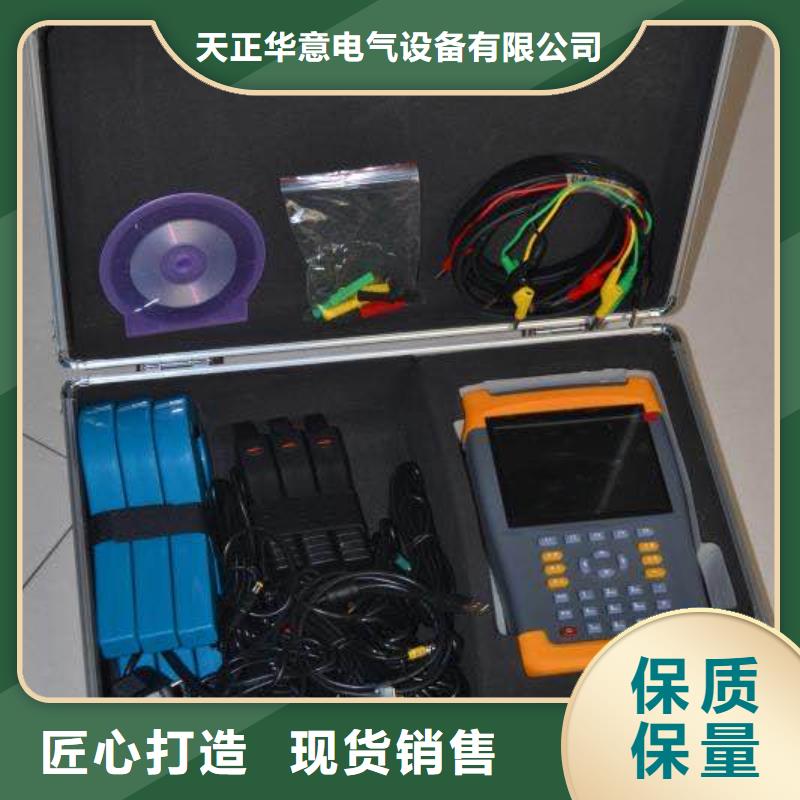

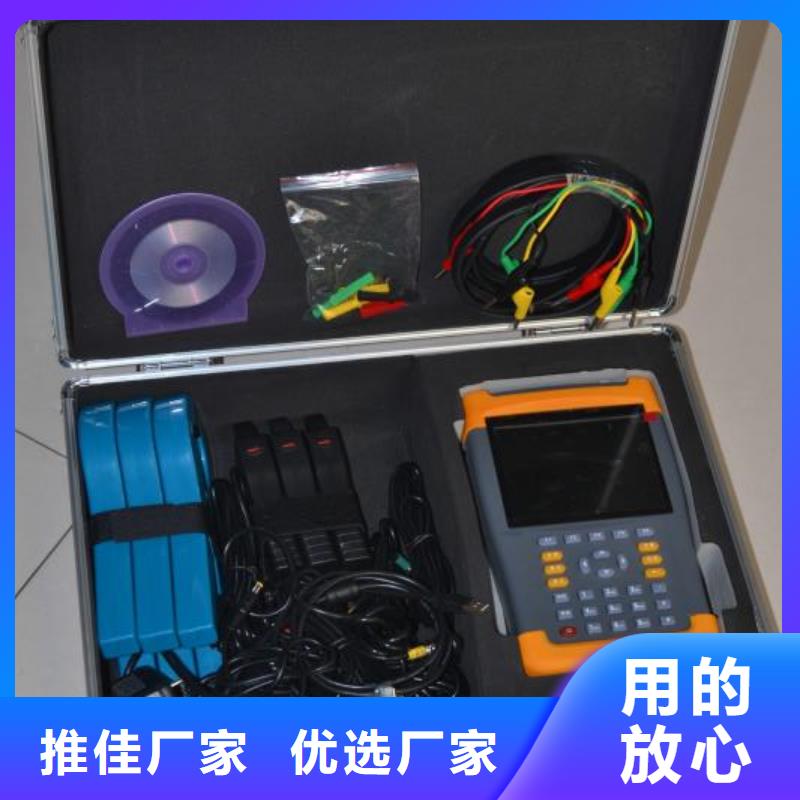

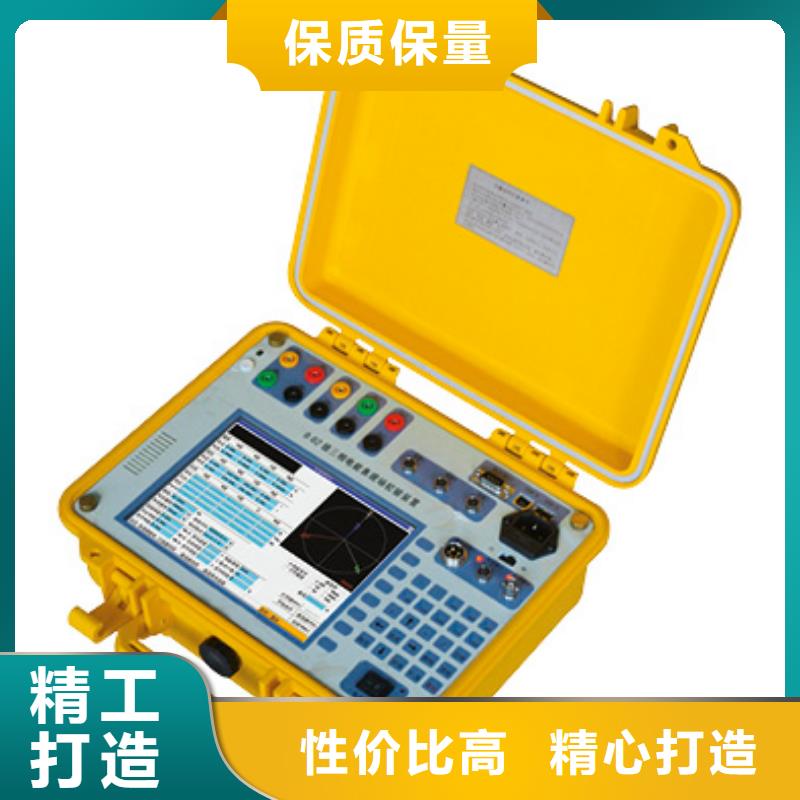

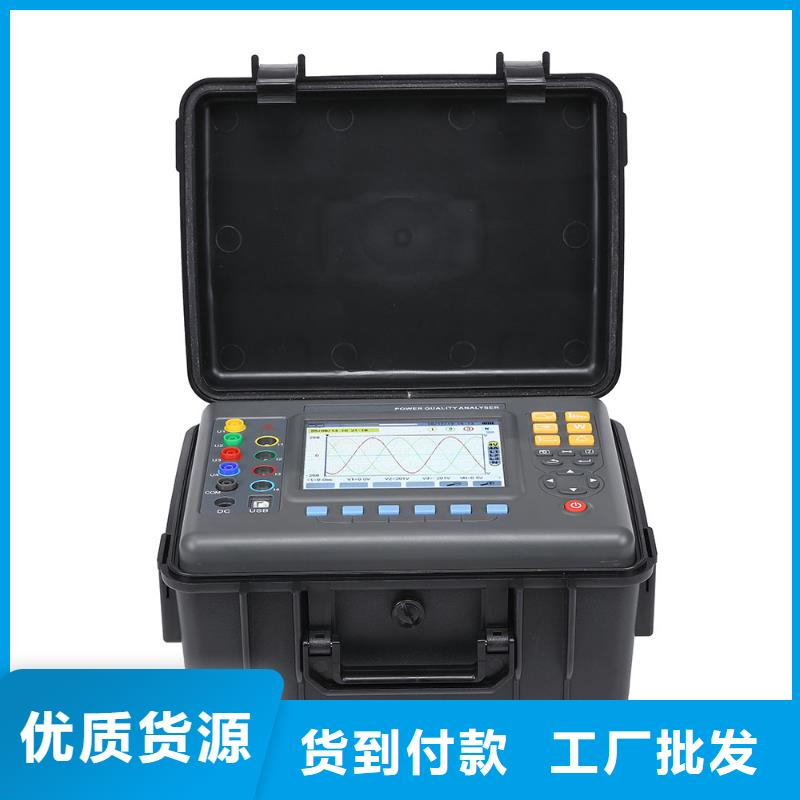

电能质量分析仪 我公司设计研发的电能质量分析仪是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器支持50Hz/60Hz电网工频系统测量,它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数,具备高级电能质量测量功能,同时提供了专业的上位机分析软件进行二次分析,为用户提供准确的电力故障诊断分析。配备高精度、高线性度的电压互感器和钳形电流互感器,使仪器对各种参量的测量精度很高,同时现场接线简便。采用进口大屏幕彩色液晶作为显示器,触摸屏操作,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。仪器内置大容量掉电不丢失数据存储器,可将现场测试数据海量保存,为上位机软件的分析提供可靠的现场数据。

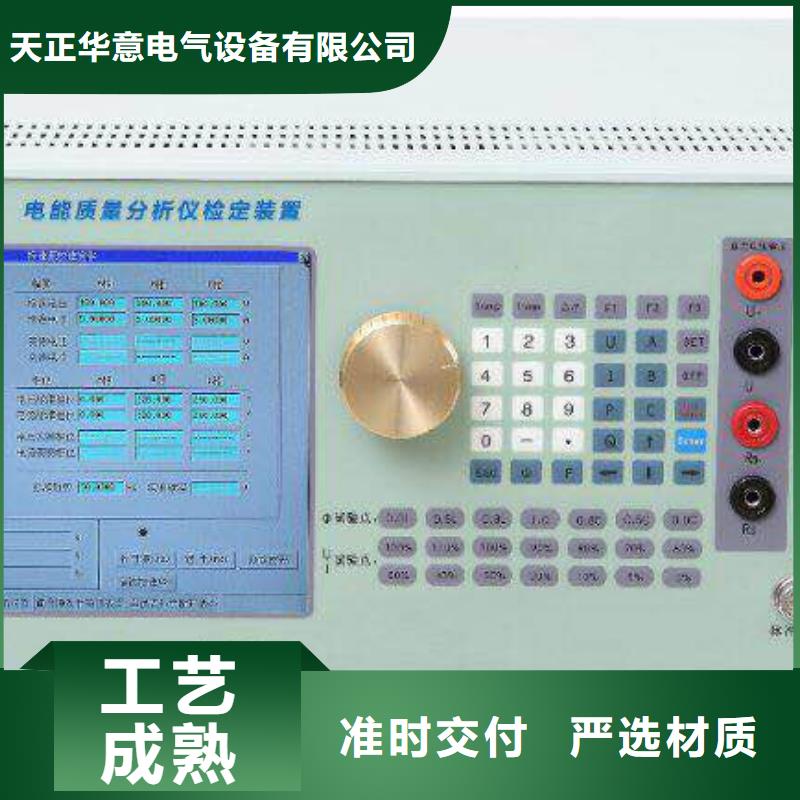

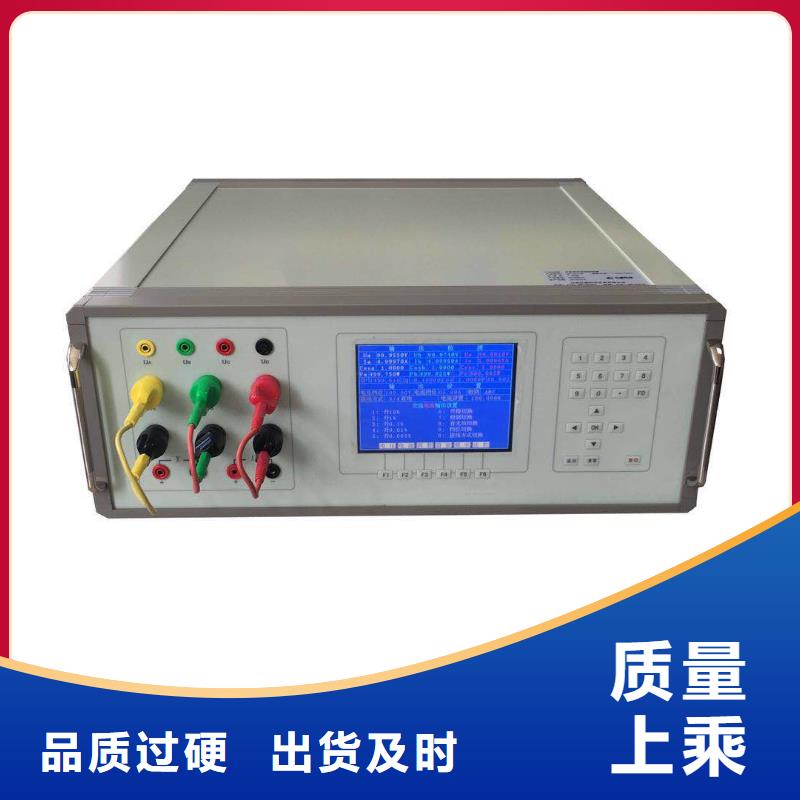

电能质量分析仪 操作说明 优缺点方法一:快捷键输入 按照电压量程的百分比来输入电压。这一排键主要是快捷输入电压,当按下某个键时,输出为当前量程值乘以按键所示的数值,例如,当前量程为220V时, 按下键后,则当前三相输出电压均属出220X60%=132V。当按键后即进入了电压参数的主输入框调整状态,可以通过旋转或者方向键进行微调。 优点:能在快的时间内将三相电压输出升到某一定值。缺点:只能同时升三相电压到某几个确定的点方法二:按键输入 通过输入数字+参数设置键+键来达到升某相电压或三相电压到量程范围内任一确定值。当按键后即进入了主输入框调整状态,可以通过旋转或者方向键进行微调。例如:升B相电压到56.78V则可通过以下按键完成。三相电压同时升到56.78V则可通过以下按键完成。优点:能够比较便捷地将电压升到需要的值。缺点:按键次数相对要多。方法三:按键加旋转编码器输入 通过按参数设置键+调出要改变的量,然后用旋转改变数值来达到升电压的目的,调整数值时可以通过键来调整光标的位置,便于准确地调整数值。例如: 当前B相电压为100.00V,现在要输出90.5V, 则可通过以下操作完成。先按键将UB调入主输入框,然后旋转向逆时针方向一格,这是B相电压将输出90V,再按键调整光标的位置到调整0.1的位置上,继续调整到90.500V,B相输出90.500V电压,这时可以继续调整B相电压,也可按下键退出调整。

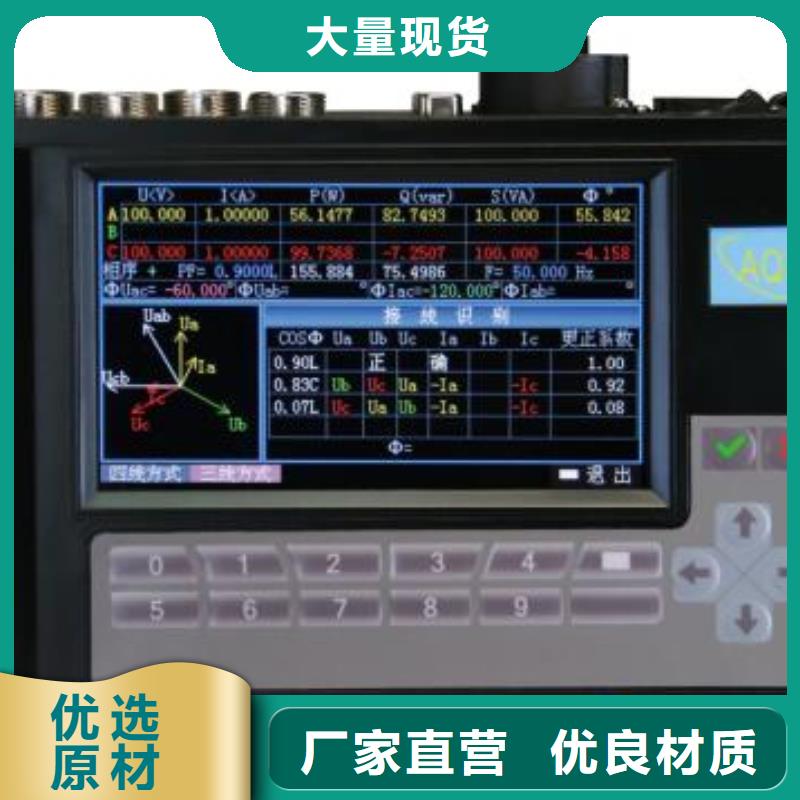

电能质量分析仪主要特点:1、多通道测量:4个电压通道、4个电流通道同时测量。2、电气参数测量:可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数;3、可测量2-64次的电压谐波和电流谐波含量;4、可测量总谐波畸变率;5、可测量并短时闪变(PST)、长时闪变(PLT)、电压波动;6、可测量正序电压、负序电压、零序电压、电压不平衡度;7、可测量正序电流、负序电流、零序电流、电流不平衡度;8、暂态参量测量功能,具备电压骤升骤降事件记录功能,并同时启动自动录波功能,将所发生事件的发生时间和实际波形记录下来;9、具有示波功能,可以实时波形显示电压电流大小和畸变情况,并可以在仪器上对电压电流波形进行缩放;10、六角图显示功能,可进行计量回路和保护装置回路的矢量分析,进行错接线检查;11、选配大钳表可以进行低压电流互感器的变比和角差测量;12、谐波含量可以柱状图的形式显示,视觉效果良好;13、内置大容量数据存储器,(存储间隔1秒-1000分钟可选)按1分钟的时间间隔可连续存储18个月以上;14、10寸大屏幕彩色液晶屏显示器1280×800;15、电容屏触摸操作,简便易学;16、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示,一目了然;17、谐波含有率国标查询功能,可对国标允许值进行查询;18、具有42.5Hz-69Hz的频率测量范围,能够对50、60电力系统进行测量。19、数据可以存储U盘,以便历史查询。20、可配备专用数据分析管理软件,对测试结果进行分析、处理,可掌握被测点的电能质量和负荷周期性变化情况,对电力工作人员了解用户电能质量,采取相应处理措施,有着不可替代的作用;21、分析软件可按照国标要求生成专业的电能质量分析报表;22、仪器尺寸小、重量轻、携带方便; 23、内置高性能锂离子电池,自动进入省电模式,可使仪器在无外接电源的情况下持续工作10小时以上,方便现场测试;
