我们精心制作的异频线路参数测试仪-录波分析仪有实力有经验产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。

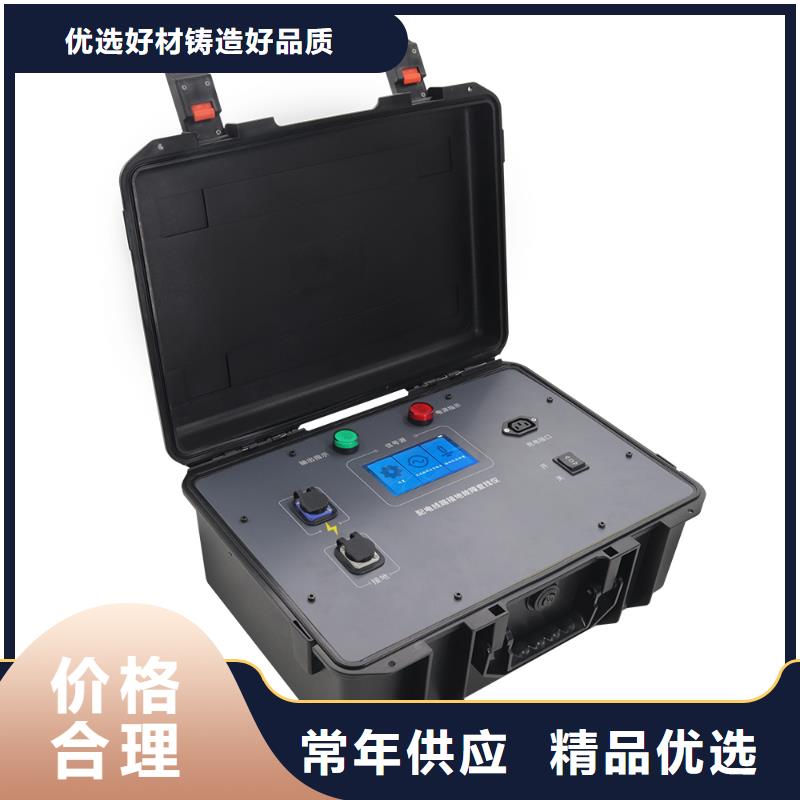

以下是:异频线路参数测试仪-录波分析仪有实力有经验的图文介绍
异频线路参数测试仪面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、接地接线柱9、输入电源开关10、电源输入插座（AC220）11、打印机3.1、紧急停止按键安装位置：如图3—1—。功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；
天正华意电气设备(滁州市分公司)以“唯有进步、永不止步”为公司宗旨，遵循“科学管理、品质至上、优质服务、信誉”的方针，不断提供 手持直流电阻测试仪产品质量和完善服务，率经营管理，为客户提供优质的 手持直流电阻测试仪产品和满意的服务。
异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。
异频线路参数测试仪主要技术性能1.本测试仪采用笔记本电脑为数据处理终端，具有触摸式液晶屏幕显示，画面清晰、色彩均匀，波形处理功能强大。由于采用先进的波形处理算法，能较真实地反映现场实测波形，使操作者能可靠地分析各种故障波形。2.先进的软件设计使人机对话更为友好，仅用触摸笔操作便能完成所有功能设置，全部汉字提示，操作十分简单，各种文化层次的人都能很快熟练掌握。3.能检测110KV、35KV以及10KV等级的架空输电线路的瓷瓶击穿引起的闪络性故障、泄漏性高阻故障及短路、断路故障，并给出故障距离数，其误差一般不会超过正负一个杆塔的范围。4.具有完善的波形处理功能，能将所采集的波形任意选择显示、左右平移。这样便更有利于对特殊故障波形特征拐点的判断。5.本机面板上设有工作状态指示灯，可以提醒用户当前系统是处于低压脉冲法工作状态还是处于高压闪络法状态，便于用户对系统进行监控。三、主要技术指标1.测试对象及适应故障类型：主要测试110KV、35KV包括10KV高压输电线路所出现的高阻泄漏性故障，高阻闪络性故障，断路故障及短路故障2.测试方法：脉冲测距法和冲击高压闪络测距法3.测试距离：大于150Km4.根据输电线路的长度可选择三种测试方式：短距离测试；中距离测试及长距离测试5.取样方法：电流取样法6.粗测精度：相对误差小于5‰，误差10Km时小于50m7.具有现场测试波形储存功能：储存波形的数量仅受电脑内存能力的限定。并能随时调出屏显以提供资料分析与对比。
