变压器互感器消磁仪型号齐全

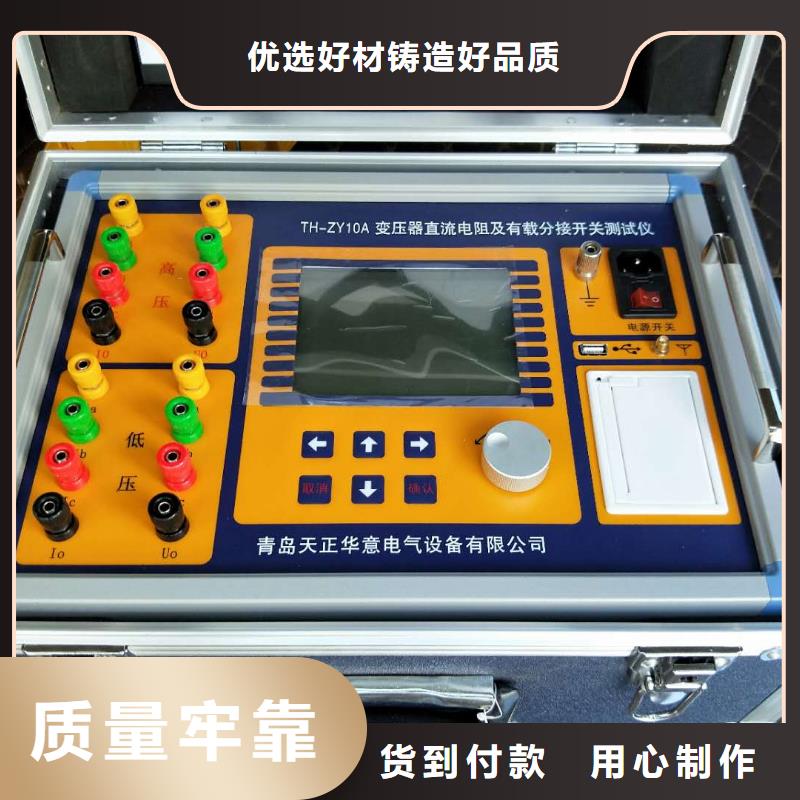

变压器有载开关测试仪共有八组标尺“三相时间”、本地 “三相电阻”、本地“A相时间”、本地“A相电阻”、本地“B相时间”、本地“B相电阻”、本地“C相时间”、本地“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为标尺1的移动，“↑、本地↓”为微调（一次1个格），“←、本地→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。? 移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、本地测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、本地↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、本地→”键直接翻页。按取消键返回到开机界面。

变压器有载开关测试仪 有载分接开关测试仪校验装置可用于有载分接开关测试仪的校验工作,项目涉及:过渡电阻、过渡时间、三相同期性。校验装置实现了实物过渡电阻和过渡时间的"同步产生",具有创新性。经法定计量检定机构校准,本装置性能参数达到设计要求,国内领先。二．技术参数：本装置具有三路独立通道。电阻值： 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω共11种电阻值，每种电阻值的功率为50W 精度：±0.5％＋0.002字时间值：±0.1％＋0.1字(可扩展到300ms）三．面板图四．接线说明：1.在测试仪为四极法（八个接线端）测试的时候，可以直接和测试台上面测试端口连接。2.在测试仪为二极法（四个接线端）测试的时候，把测试台上面的IA UA连接在一起和测试 仪的A接在一起，IBUB连接在一起和测试仪的B接在一起，IC UC连接在一起和测试仪的C接在一起.五．操作说明：动作电阻：单电阻：输出过程只有一个电阻，（模拟现场真空有载开关的变化）双电阻：输出过程有二个电阻，（模拟现场M型 v型 △有载开关的变化）电阻 R1 ( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)电阻 R2 ( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)按这个可以根据自己的需要选择上面的电阻值。动作时间：T1 T2 T3 按 可以调整动作时间。断点时间：T1’ T2’ T3’ 按 可以调整动作时间, 这个断点时间不能大于对应的动作时间。 （这个是为了模拟现场故障而设置）断点位置：P1 P2 P3 按 可以调整动作时间,这个位置是从左到右的方向定时间，这个断点位置的时间加上断点时间不能大于动作时间。自动输出：设置好上面的参数就可以点击了。台子自动输出上面的参数供仪器参数。校准R1 : 是为了检测仪器的精度而设置，（利用四极法测试仪器内部电阻的精度）。校准R2 : 是为了检测仪器的精度而设置，（利用四极法测试仪器内部电阻的精度）。

变压器有载开关测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、附近事故后分析和维护检修提供更为有力的依据。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。二、附近主要技术特点1.采集控制采用高速、附近高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口。3.笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口（选配件）。无线WIFI接口更可以方便的在平板电脑和智能手机上使用。4.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、附近鼓包、附近移位、附近倾斜、附近匝间短路变形及相间接触短路等故障。5.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。6.信号输出幅度软件调节，幅度峰值±10V。7.计算机将检测结果自动分析和生成电子文档(Word)。8.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。9.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。10.检测数据自动分析系统横向比较A、附近B 、附近C三相之间进行绕组相似性比较其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、附近B-B、附近C-C调取原数据与当前数据同相之间进行绕组变形比较其分析结果为: ①正常绕组②轻度变形③中度变形④严重变形11.可自动生成Word电子文档，供保存和打印。12.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
