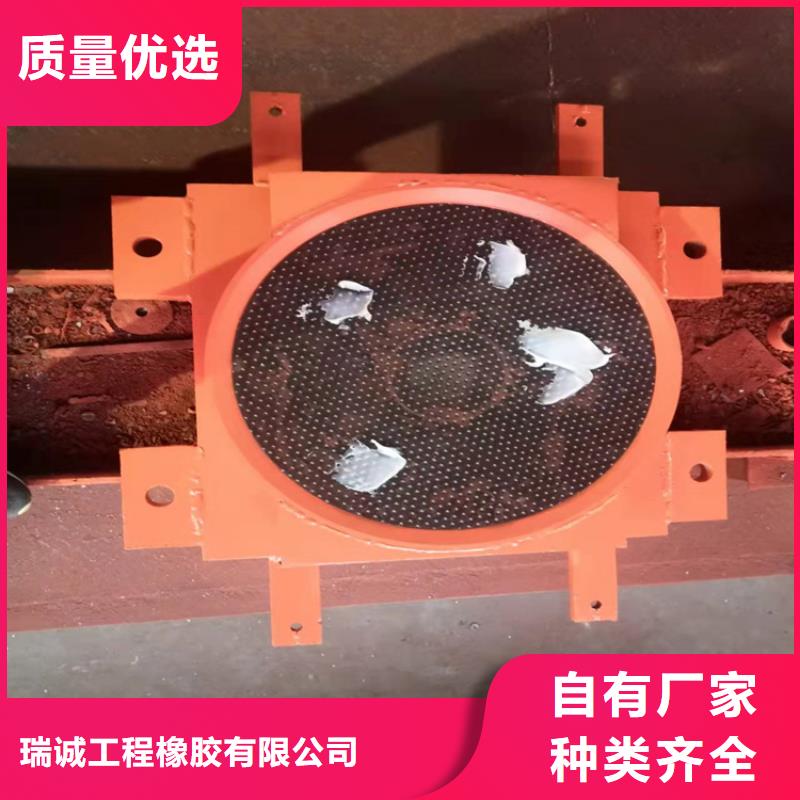

【球形支座】球型支座安装简单

钢球形支座的安装：1、支座的安装方案、连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。2、下部钢筋砼柱的标号不得低于C40级。3、柱内配筋应参考本支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。4、活动支座根据设计需要在上支座板与滑板之间设置偏值。5、支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止支座钢件过热而损坏聚四氟乙烯板，橡胶密封圈和5201硅脂。6、安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。支座中心线应与主梁中心线及下部结构安装线重合。7、支座安装就位后，底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。8、支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装就位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装)。 滑动球形支座适用于大跨度空间结构及大跨度桥，特别适用于宽桥、曲线桥、斜桥，尤其适用于高烈度地震区的工程结构。

球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。 球形钢支座主要特点 1、球形支座执行标准：《桥梁球型支座》（GB/T 17955-2009） 2、万向承载、万向转动，自由滑动，能较好地实现力学上铰的功能；球面传力，不出现力的颈缩现象，作用在下部结构上的反力比较均匀； 3、摩擦副采用超高分子量聚乙烯，具有较低的摩擦系数，有硅脂润滑条件下，应力为30MPa时常温时（23±5℃）动摩擦系数≤0.005，低温时（-35±5℃）动摩擦系数≤0.025 4、支座静刚度大，竖向承载力可达100MN，水平位移可达±500mm，有效释放温度应力和地震变形，可适应不同工程的需要； 5、球形支座耐久性好，保养维护方便。
