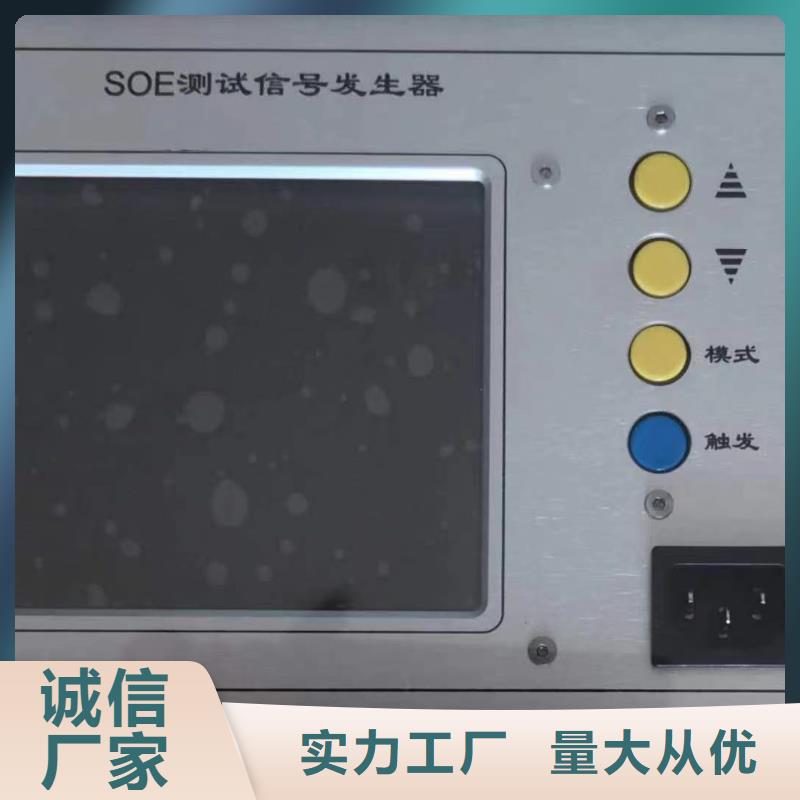

SOE测试仪顺序触发模式下的输出时序如下：5-2、附近逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、附近分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、附近重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：三、附近测试操作步骤1、附近测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、附近接好测试电缆后接通测试仪电源。
