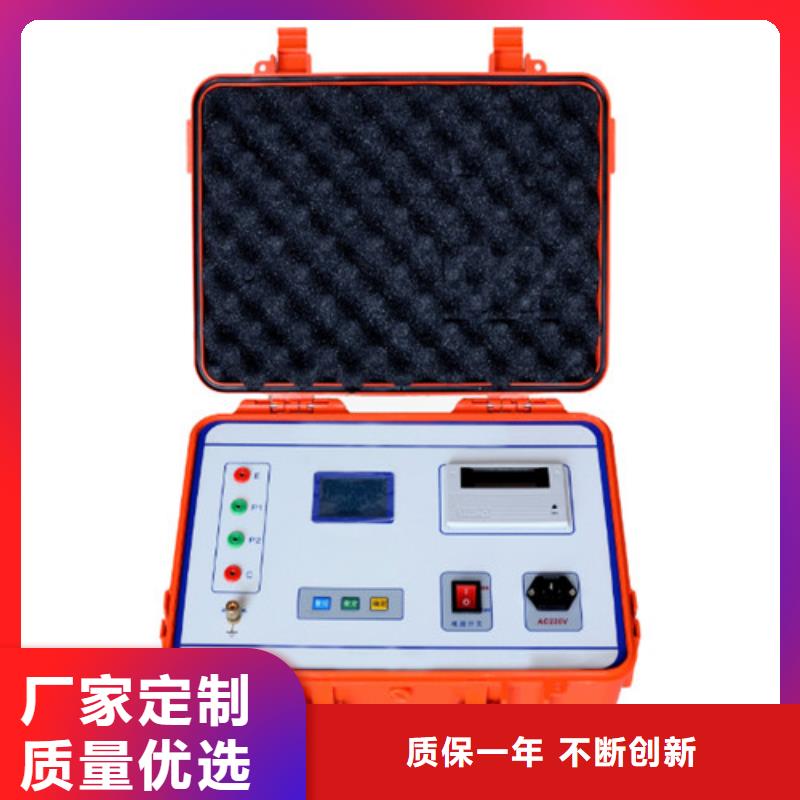

接地导通测试仪性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻、辅助机、土壤电阻率。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、输出电流：10A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥1mm2电压线铜芯截面积≥1.0mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R0 回路电阻大约5～200Ω Rx 测试电阻大约0～200Ω Rf 标准电阻 测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1mm2测量电压线1：长度为0.618D；线径： ≥1.0mm2测量电压线2： 接被测地网测量接地线： 接被测地网。面板示意图1．电流极(C1)2．电压极1(P1)3．电压极2(P2)4．接地网(C2)5．打印机6．电源输入7．接地线8．修改菜单内容，采用循环滚动方式9．修改菜单内容，采用循环滚动方式10. 修改菜单内容，采用循环滚动方式11. 启停键12.电源开关13.液晶显示屏测量接线如下图电流极（C1） 电压极1（P1） 电压极2（P2）接地网（C2） 电流桩 电压桩地网图2三极法测量接线示意图说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。

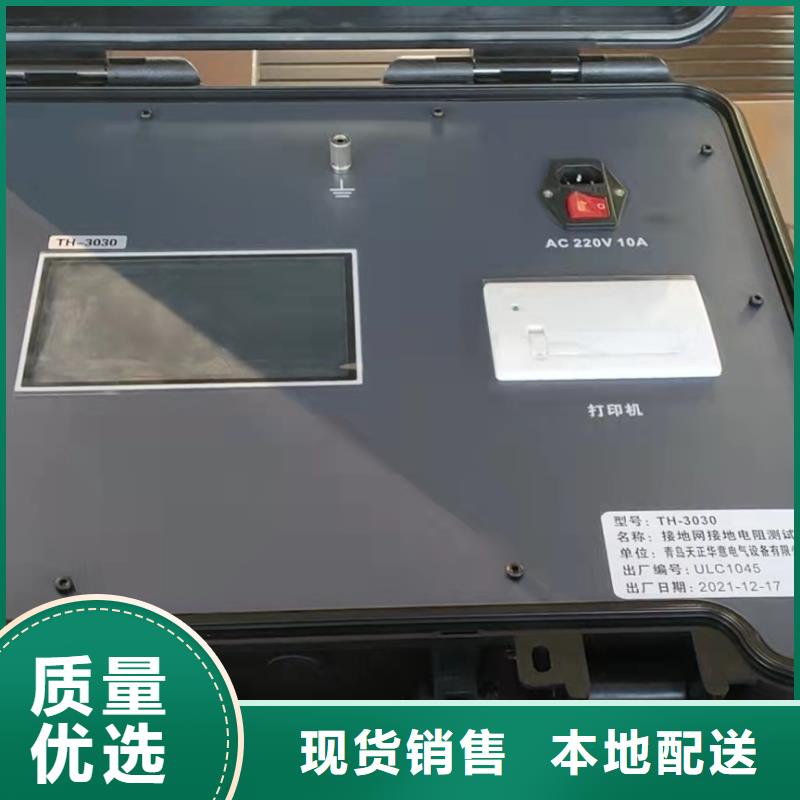

接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；

接地导通测试仪仪器自动打印结果.当取消自动打印时候,如果想打印结果,需要手动打印结果.5). 手动打印: 仪器测试完毕,出现图7所示的界面.按 键可以在“print”,“quit”之间选择.如果选择“print”,按一下“确认”键,就会打印结果.如果选择“quit”, 按一下“确认”键,就会返回初始界面如图3所示.5、测试过程中仪器自诊说明1）“请开机重启”时候 ，可能是仪器内部电源保护，关机重启。2）“电源模块错误，请联系厂家”时候，把光标移动到“地网”上，按十下“确认”键，听到仪器喇叭响一声，并且在屏幕的左下角出现一个反色的打印机符号。然后关机重启。如果继续无法测试，请联系厂家。3）测试电流为0.0A时候，可能“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。地桩深度不少于0.5m。电流桩电阻应该小于200Ω.4）若仪器显示的测量值极低（＜0.01Ω）则可能是电压线未连接上。5）仪器检测时候，必须在C1输出端串接20欧以上的电阻，用来模拟现场电流桩电阻，否则有可能造成测量数据误差偏大。　五、注意事项1、为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。2、四极法测量时仪器会自动接线误差。3、当光标在电流上时候，按一下“确认”键,在屏幕左下角会出现或消失打印机小符号,代表选择或取消自动打印功能4、本仪器如出现其它故障，请直接与本公司售后服务部联系，请不要私自拆检。
