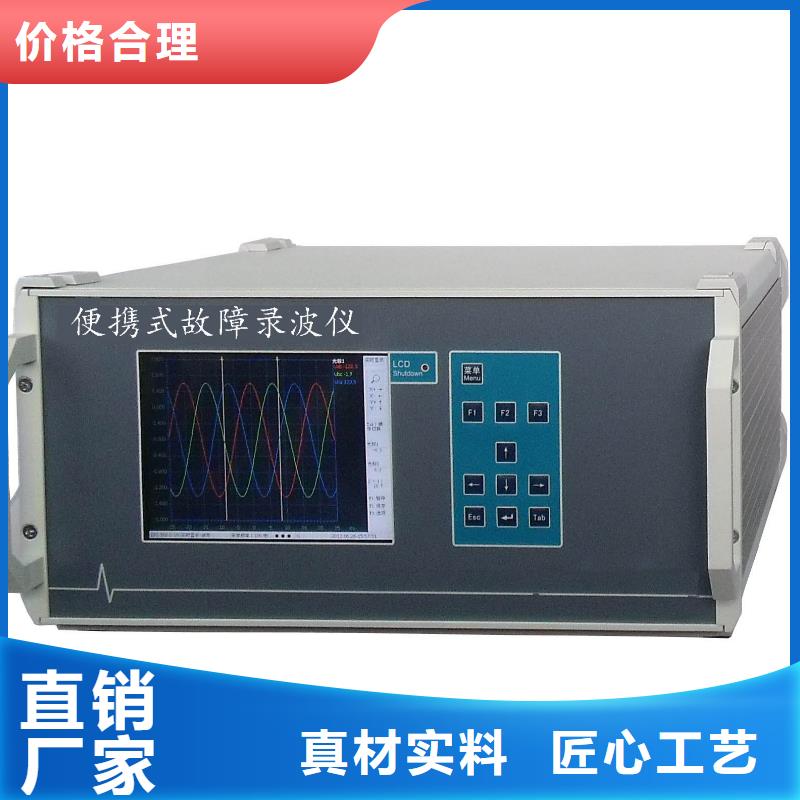

便携故障录波分析仪

录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。
