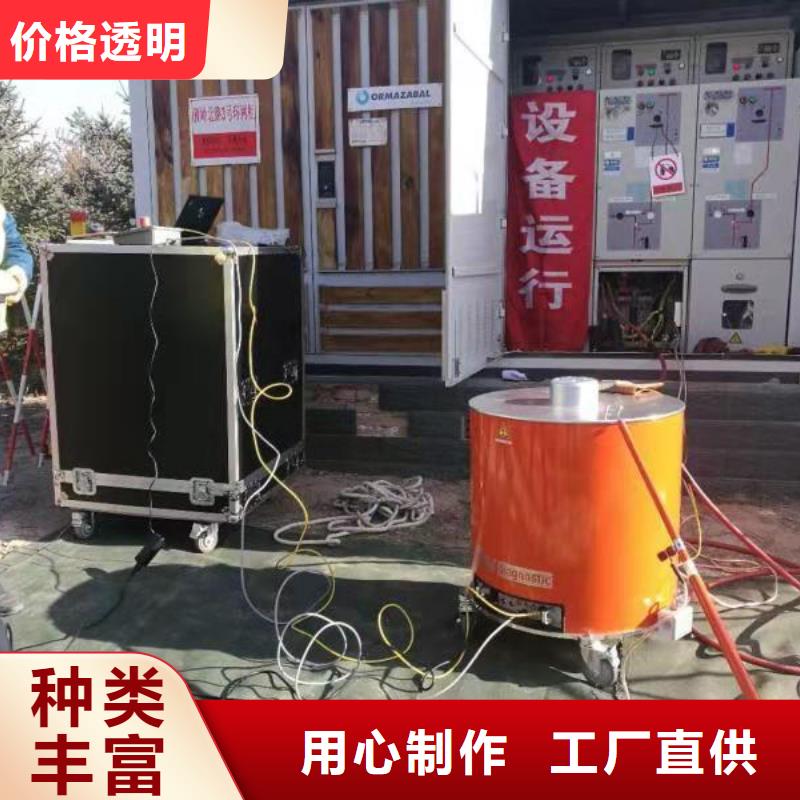

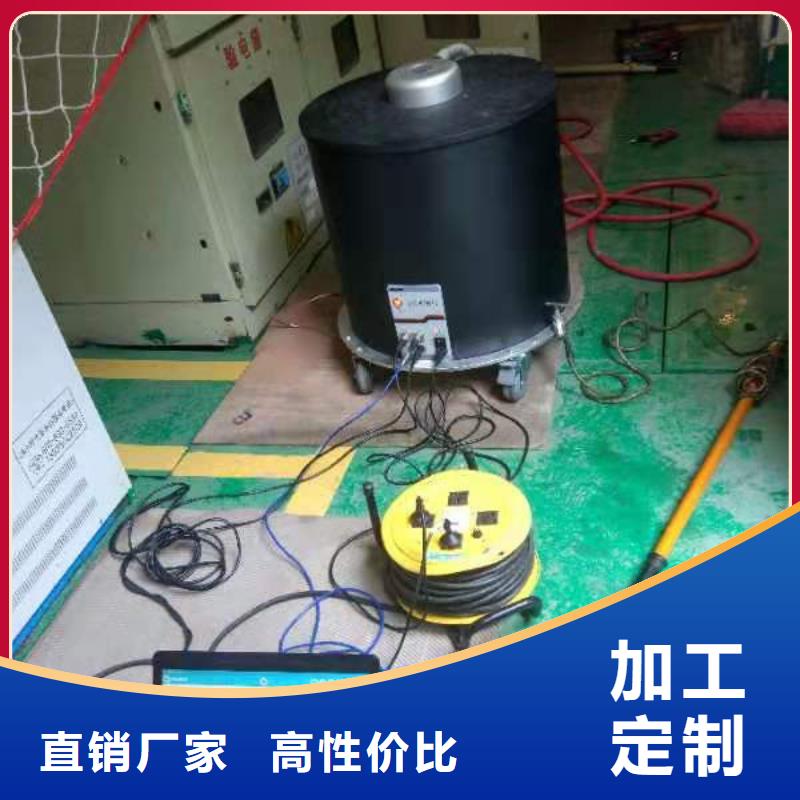

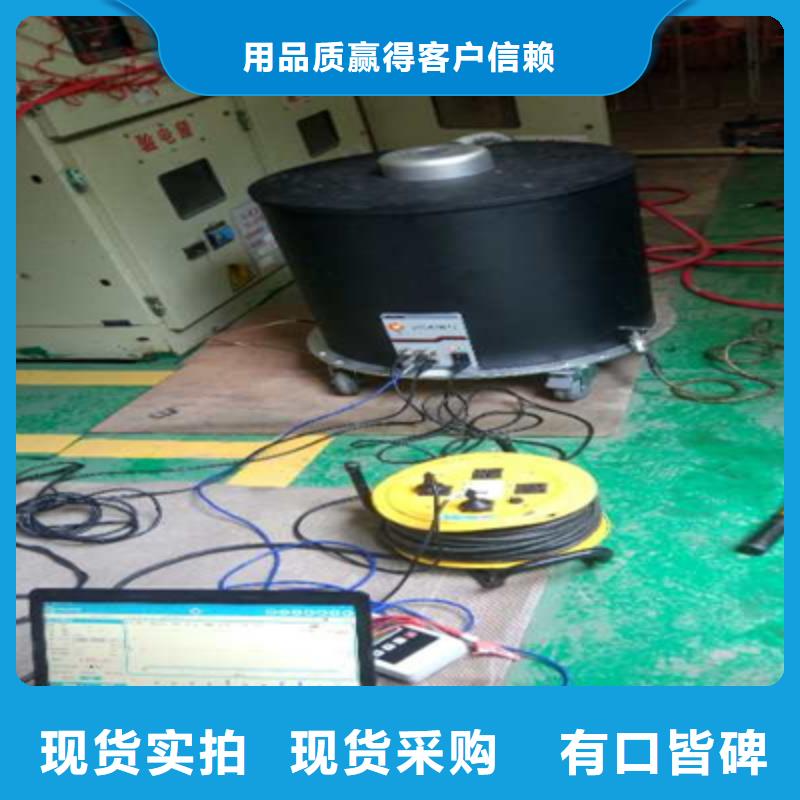

振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
