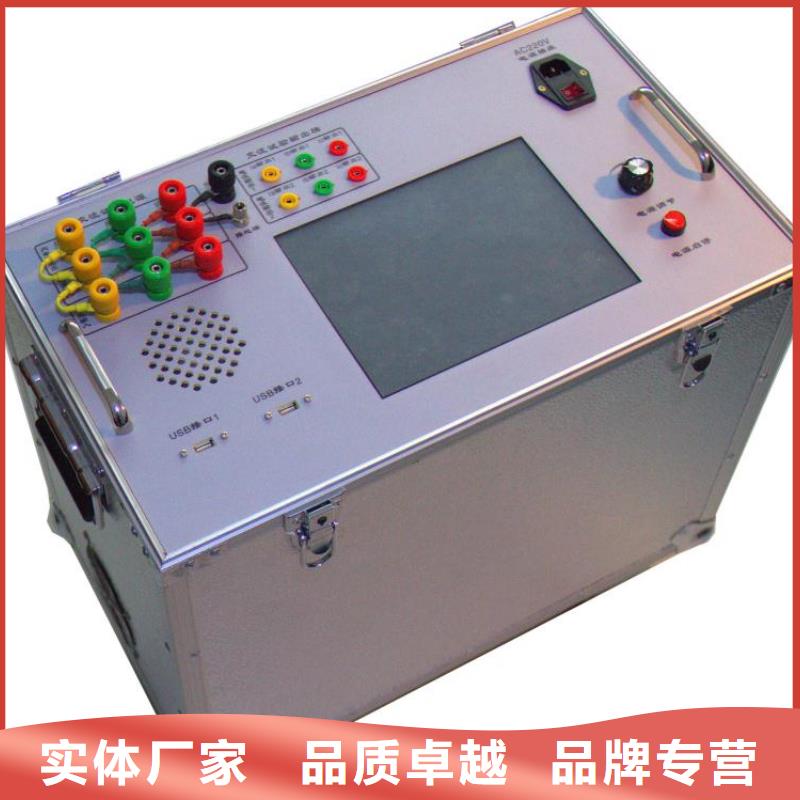

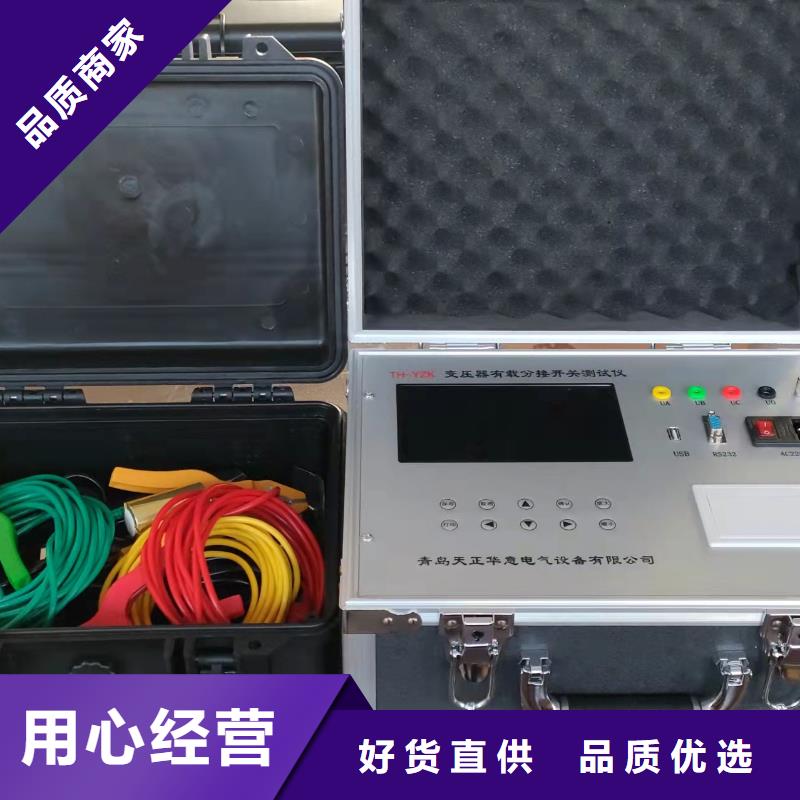

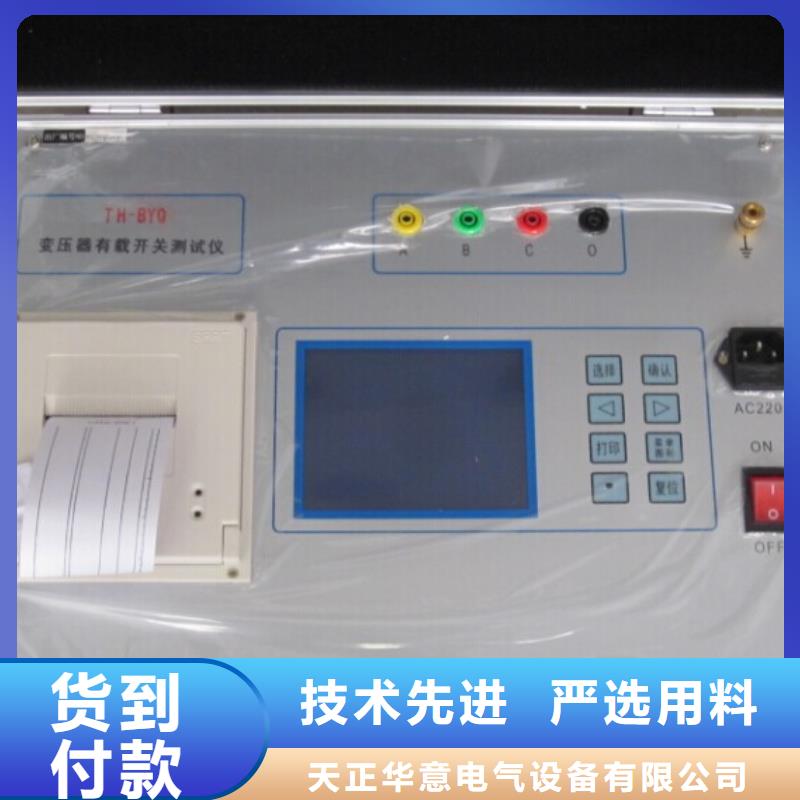

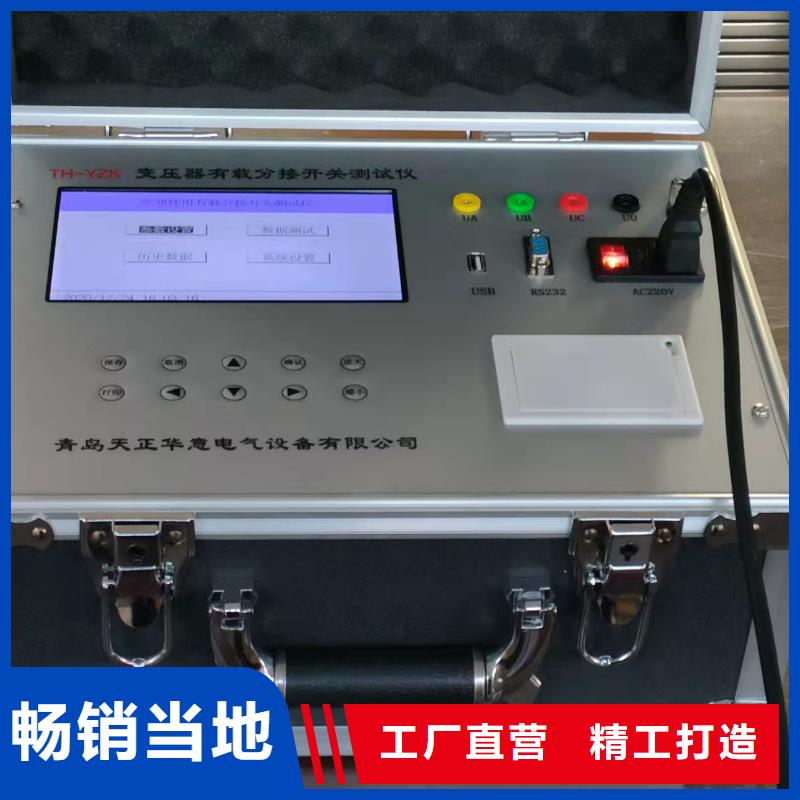

江苏宿迁变压器有载开关测试仪 交直流法检测变压器有载开关技术已成熟本产品主要用于开关带绕组状态下，在变电站现场检测变压器有载分接开关的过度波形，开关的电压等级范围是10kV～500kV，测试接线不受变压器绕组结线方式的限制，适应于各种结线组别的三相、单相变压器、电抗器等有载分接开关动作过度波形的测试。本产品使用单相220V电源作为工作电源，将单相电源变换为三相可调试验用电源，将试验电源加到变压器高压侧套管上，启动有载开关切换，本产品能将变压器有载开关带绕组状态下动作过程交流波形录制保存下来，通过观察分析开关切换过程中开关各触点的交流波形，能准确判断出变压器有载开关是否存在过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。本产品设计采用成熟的现代计算机技术、高速采集数据信息处理技术将交流测试技术应用于分接开关现场试验中，采用高速采集数据技术（采集速度达200 k/s/通道以上）对开关过度波形连续采集存储，在开关带绕组状态下能准确捕捉到开关动作过程中所产生的瞬变点（不做滤波处理），测试出的开关过度波形是真实的，通过分析真实的开关过度波形，对波形的解析结果是 性的，不存在无法判读等技术争议问题。交流法测试接线不受变压器绕组结线方式的限制，解决了长期以来在现场采用直流方法试验存在的问题。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。

江苏宿迁变压器有载开关测试仪波形对比分析点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。波形对比功能主要用来分析同一台变压器有载分接开关的不同时间测试得到的波形进行纵向对比(历次测试得到的波形)，以发现其中的异同，方便分析和发现问题。在“菜单区”中，点击【波形对比】项，即可打开窗口，图十六所示：波形对比窗口包含上下两个波形控制区，可同时对两个波形进行对比。波形显示区域可以被一个波形独占，也可以两个波形分享。如果要让某一个波形独占显示区，则可以点击另一个波形的勾选框。例如要让上面的波形占用整个波形显示区，则点击下面波形控制区的勾选框。如果要恢复原来两个波形共享显示区的情形，则再次点击下面波形控制区的勾选框即可，显示区会恢复原貌。 图十六基本操作步骤如下：⑴ 打开要比较的波形数据点击“加载数据按钮”，会弹出数据选择窗口，选定制定的测试数据后，打开即可。图十三所示，点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。对两个显示区依次进行此操作，即可将波形数据显示在窗口。⑵ 显示波形对应的详细数据信息点击“测试详情”按钮，即可弹出次波形对应的详细数据信息窗口，图十七所示：图十七关闭“测试详情”窗口返回波形对比窗口。⑶ 控制波形的显示/打开如果只想观察A,B,C三相中的某1个或两个信号，则通过控制区的勾选框即可实现。例如，只想观察上半区波形中的B,C相信号，则反勾选A-相即可。如果要恢复A相信号的显示，则勾选“A-相”即可。
