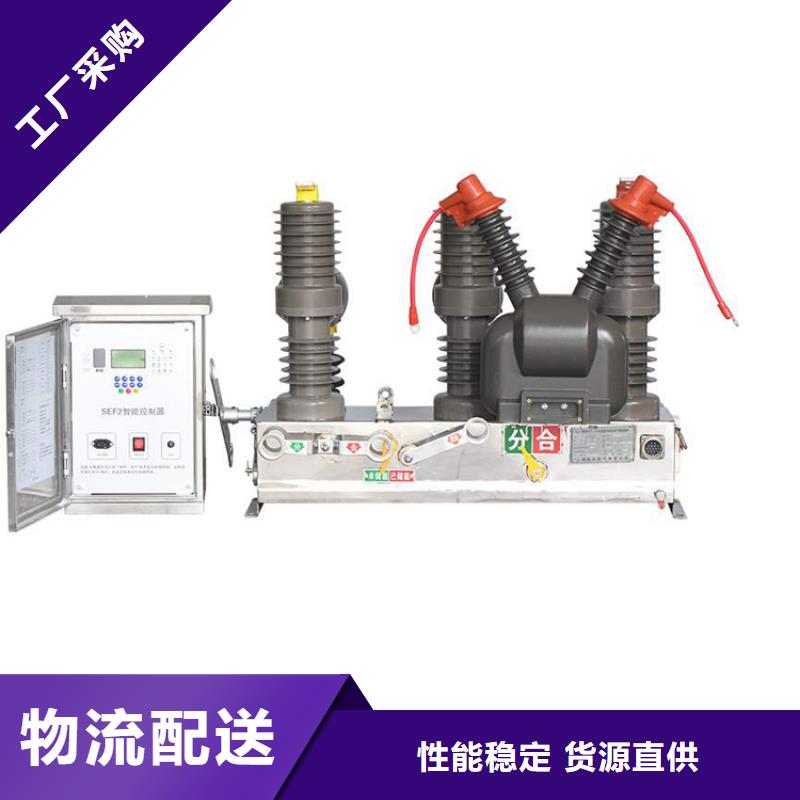

以下是:肇庆ZW7-40.5/T630-20真空断路器厂家来图定制量大从优源头厂家真空断路器厂家的图文介绍
樊高电气有限公司销售部(张家界分公司)在直销经营模式下，努力降低【肇庆ZW7-40.5/T630-20真空断路器厂家来图定制量大从优源头厂家真空断路器厂家】产品的成本，可谓是从消费者的角度出发，为消费者提供便捷、价格实惠的【肇庆ZW7-40.5/T630-20真空断路器厂家来图定制量大从优源头厂家真空断路器厂家】产品，消费者也可以从中获取物美价廉的【肇庆ZW7-40.5/T630-20真空断路器厂家来图定制量大从优源头厂家真空断路器厂家】产品，同时樊高电气有限公司销售部(张家界分公司)也可以根据消费者的实际情况，对产品规格等进行调整。
弹簧操作机构合闸储能回路故障
3.1故障现象
(1)合闸后无法实现分闸操作；
(2)储能电机运转不停止，甚至导致电机线圈过热损坏。
3.2原因分析
(1)行程开关安装位置偏下，致使合闸弹簧尚未储能完毕，行程开关触点已经转换完毕，切断了电机电源，弹簧所储能量不够分闸操作；
(2)行程开关安装位置偏上，致使合闸弹簧储能完毕后，行程开关触点还没有得到转换，储能电机仍处于工作状态；
(3)行程开关损坏，储能电机不能停止运转。
3.3故障危害
在合闸储能不到位的情况下，若线路发生事故，而断路器拒分闸，将会导致事故越级，扩大事故范围；如储能电机损坏，则真空开关无法实现分合闸。
3.4处理方法
(1)调整行程开关位置，实现电机准确断电；
(2)如行程开关损坏，应及时更换。
3.5措施
运行人员在倒闸操作时，应注意观察合闸储能指示灯，以判断合闸储能情况；检修人员在检修工作结束后，应就地进行2次分合闸操作，以确定断路器处于良好状态。
故障现象
此故障为隐性故障，必须通过特性测试仪的测量才能得出有关数据。
原因分析
(1)断路器本体机械性能较差，多次操作后，由于机械原因导致不同期、弹跳数值偏大；
(2)分体式断路器由于操作杆距离较大，分闸力传到触头时，各相之间存在偏差，导致不同期、弹跳数值偏大。
故障危害
如果不同期或弹跳大，都会严重影响真空断路器开断过电流的能力，影响断路器的寿命，严重时能引起断路器。由于此故障为隐性故障，所以危险程度更大。
处理方法
(1)在保证行程、超行程的前提下，通过调整三相绝缘拉杆的长度使同期、弹跳测试数据在合格范围内；
(2)如果通过调整无法实现，则必须更换数据不合格相的真空泡，并重新调整到数据合格。
国内主要依据标准：
JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》
DL403-91《10～35kV户内高压断路器订货技术条件》
这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：
(1)绝缘水平：试验电压IEC中国
1min工频耐压(kV)2842(极间、极对地)48(断口间)
1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间)
(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。
(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。
(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。
2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。
工作原理
真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
技术参数
播报
编辑
参数名称单位型号
ZN28-12/1250-20ZN27-12/1250-31.5ZN27A-12/3150-40
电压参数
额定电压kV10
电压11.5
绝缘水平
工频耐压极间、极对地42
断口间48
冲击耐压极间、极对地75
断口间84
电流参数额定电流A125012503150
额定短路开断kA2031.540
额定峰值耐受电流kA5080100
4S短时耐受电流kA2031.540
额定短时关合电流(峰值)kA5080100
额定单个电容器组开断电流A630800
额定背对背电容器组开断电流A400400
寿命额定短路开断电流次数次505030
机械寿命次10000
其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分
全开断次数不大于60
配用操动机构CD或CT机构
户外真空断路器的操作主要包括储能过程、?合闸过程、?分闸过程和过流保护过程。?
储能过程涉及拉动机构手动储能拉环或给机构电动储能信号，?电机带动储能拐臂给储能弹簧储能，?通过储能保持环节保持此能量。?
合闸过程包括拉动机构手动合闸拉环或给机构电动合闸信号，?合闸弹簧能量释放，?机构输出轴转动，?通过拐臂、?连杆带动灭弧室动触头向上运动，?与静触头接触，?并提供接触压力，?同时为分闸弹簧储能，?通过机构的合闸保持环节正常扣接使断路器保持合闸状态。?
分闸过程涉及拉动机械手动分闸拉环或机构电动分闸信号，?机构的合闸保持环节解扣，?在触头压力弹簧和分闸弹簧的作用下，?机构输出轴反向转动，?通过连杆、?拐臂带动灭弧室触头向下运动，?与静触头分开，?断路器分闸。?分闸状态点开关分闸弹簧保持。?
过流保护过程适用于配置电液互感器的断路器，?当流经断路器主回路的电流超过互感器的额定值时，?驱动机构内部过流脱扣器，?断路器分闸。?
此外，?真空断路器的操作还需遵循一定的规范和操作规程，?包括但不限于：?
在额定工作电流下的频繁操作或多交开断短路电流的场所适用。?
停运的断路器在投入运行前应对本体及保护装置进行细致的检查，?必要时进行保护装置的传动试验。?
操作中应同时监视有关电压、?电流、?功率等指示及红绿灯的变化是否正常。?
在带电情况下，?严禁使用千斤顶或压板缓慢合闸。?
电动分、?合闸后，?若发现分、?合闸未成功，?应立即取下控制保险或跳开控制电源开关，?以防烧坏分、?合闸线圈。?
断路器动作后，?应查看有关的信号及测量仪表的指示，?并到现场检查断路器实际分、?合闸位置
