【球形支座】桥梁橡胶支座省心又省钱

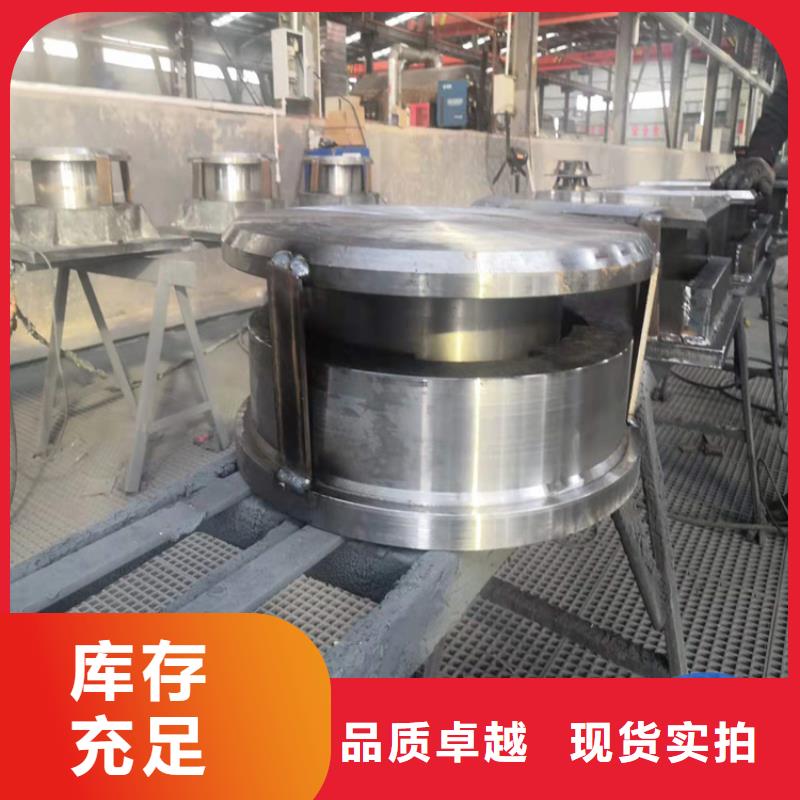

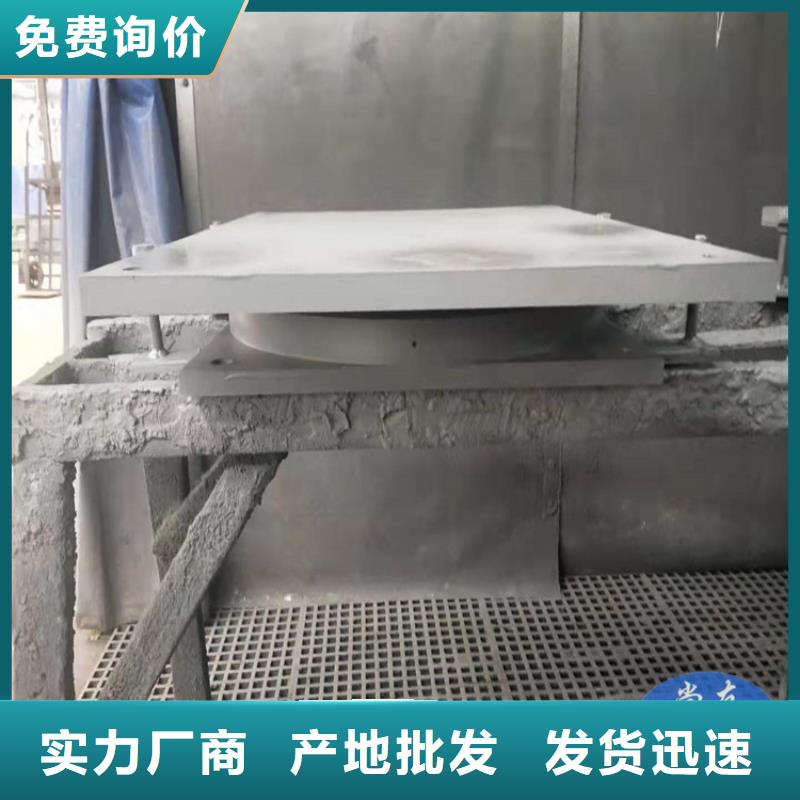

球形支座选用具有优良耐磨性能聚四氟滑板或改性超高分子量滑板与不锈钢板或镀钢板为摩擦副，通过摩擦副之间的相对滑动来实现支座的转动和水平滑动功能，转动力距小，且转动力距与支座转角无关，特别适用于大转角的要求，设计转角可到0.05rad以上。滑动支座具备各向一致的转动能力，并且可以根据实际工程需要，将球形支座设计或固定支座、单向滑动支座、双向滑动支座等。球型钢支座不使用承压橡胶板、承载、滑移和转动部件均由钢材和聚四氟滑板或改性超高分子量滑板组成，不存在虚假老化对支座力学性能的影响，大大提高了支座的使用寿命。球型钢支座不使用承压橡胶板，不存在橡胶硬化问题。要使用于低温地区。使用温度范围达到零下40摄氏度-60摄氏度。 根据球型支座是否承载拉力，可将其分为无抗拉要求的球型钢支座（GQZ）和有抗拉要求的球型钢支座（klqz)，球型钢支座类型的选用取决于结构整体分析计算得到的支座受力要求。球形支座是链接上部结构和下部结构的重要构件，起到上部结构的反力可靠地传递下部结构，并协调或释放上部结构的变形（变形和转角）。

KQGZ抗震球型钢支座主要技术性能 1、支座摩擦系数为0.03；2、支座水平剪力大于竖向承载力的20%；3、支座抗拔力抗拉力为竖向承载力的10%-30%；4、支座竖向承载力1000-60000KN，分为25级；5、支座转角为0.03rad；6、支座适用温度范围：-40℃~+70℃； 球形支座设计位移量 顺桥向：1000 一2500KN e＝士50 和士100mm ; 3000 一10000KN e＝士50 、土100mm 和士150mm ; 横桥向（GX 多向活动支座）e＝土20mm 设计位移量根据工程需要可进行变更。 该系列抗震球形支座适用于大跨度空间结构及大跨度桥，特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。

钢结构滑移球形支座通过在上支座板设置导向槽或导向球可约束钢结构球形支座的单向或各向的位移方向及位移量。其中平面四氟板和球面四氟板是钢结构球形支座的主要滑动部件，在四氟板表面用专用模具压制成硅脂贮油坑，并涂以5201硅脂，以减小四氟板的滑动摩擦及磨耗。平面四氟板与上支座板的不锈钢板之间的滑动能满足支座的位移需要。外力——上座板——不锈钢板——平面滑板——球芯——球面滑板——下座板。外力——上座板——形成位移（所以理论上上支座板不受剪力）。从压力传力路径可以看出，球形支座承受压力时整个传力链上zui薄弱的件是改性超高分子量聚乙烯板，因此,只对改性超高分子量聚乙烯板计算。 定向滑动球形支座是指盆式橡胶支座的基础上发展起来的一种新型网架支座。球形支座有固定支座、单向活动支座和多向活动支座之分。由于球形支座不再使用橡胶承压，不存在橡胶变硬或老化等不良影响，因此特别适用于低温地区。
