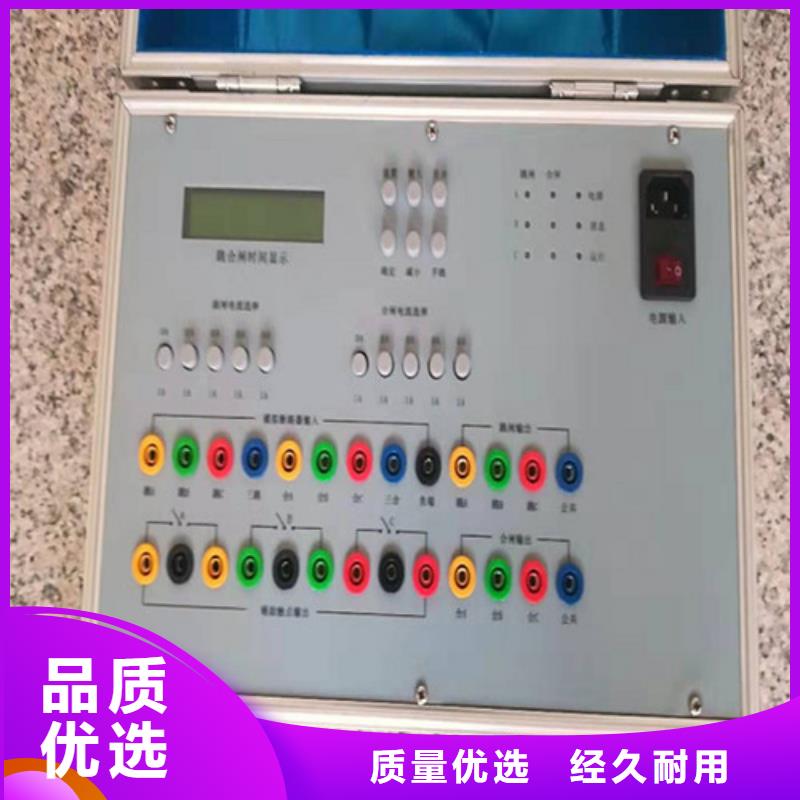

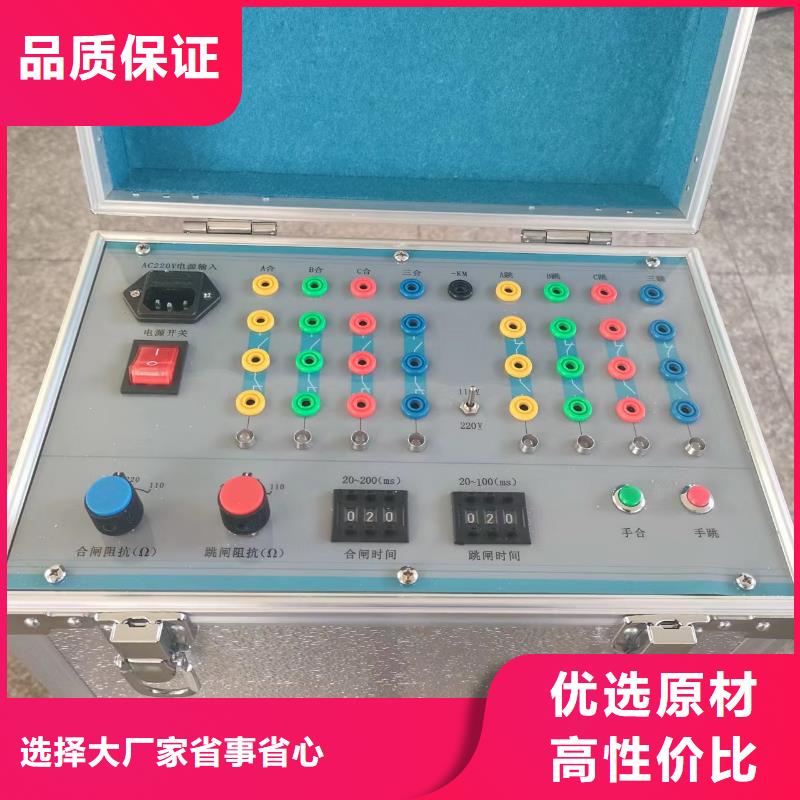

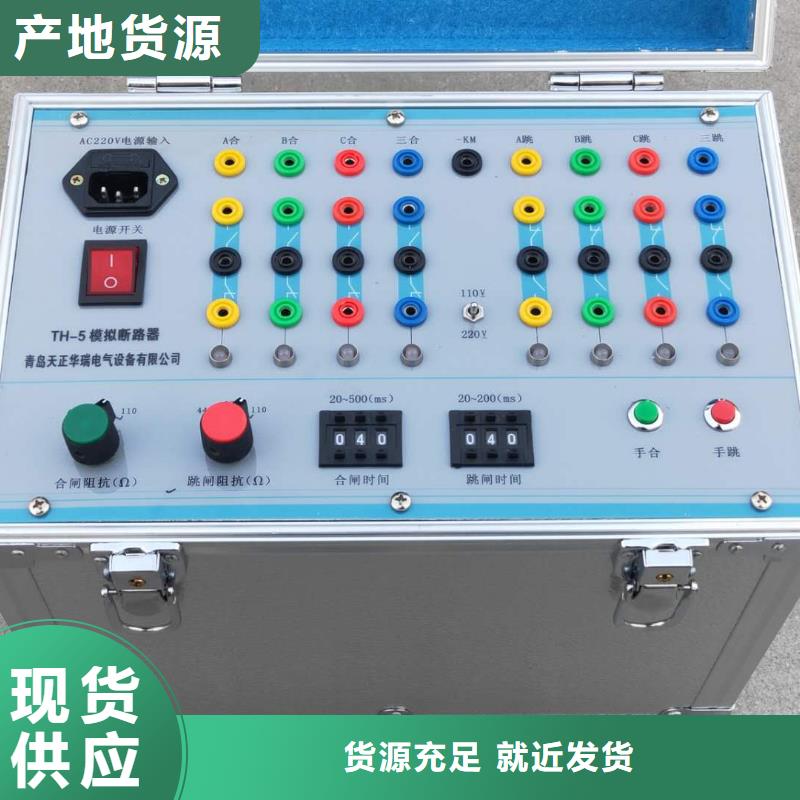

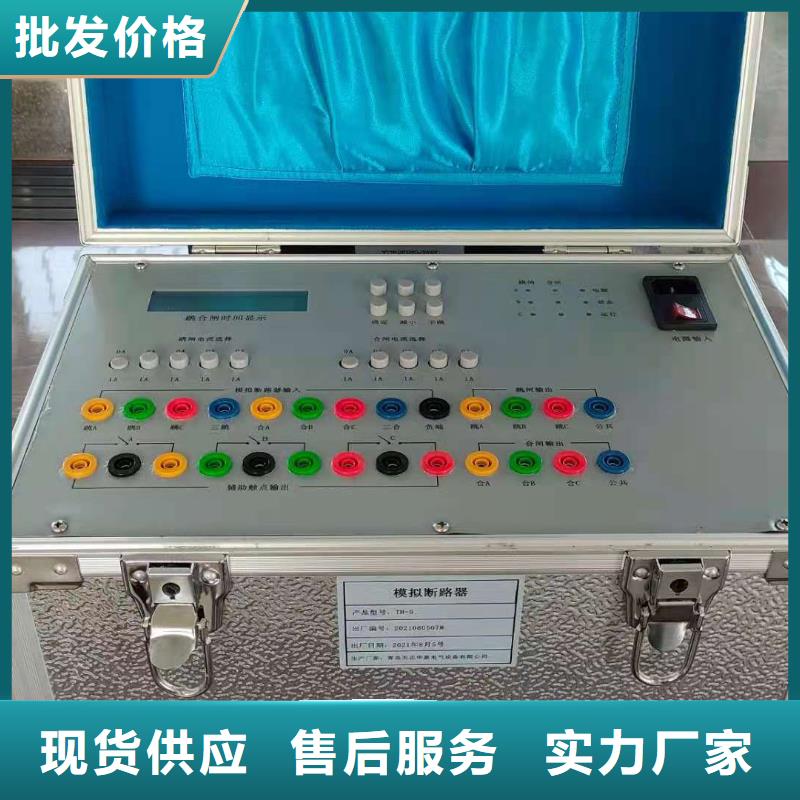

模拟断路器 产品特点及用途断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制， 可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数、提高使用寿命，是继电保护试验工作的重要配套设备。断路器模拟装置原理与结构基本相同，仅仅是跳合闸电流值不同断路器模拟装置外形结构为便携式，适用于现场试验使用。断路器模拟装置同样为便携式，增加了220V/110V直流辅助电压源。断路器模拟装置外形结构为面板安装式，面板尺寸按 19 英寸3U机箱设计，可与数字仿真系统、数字试验室等设备配套使用。

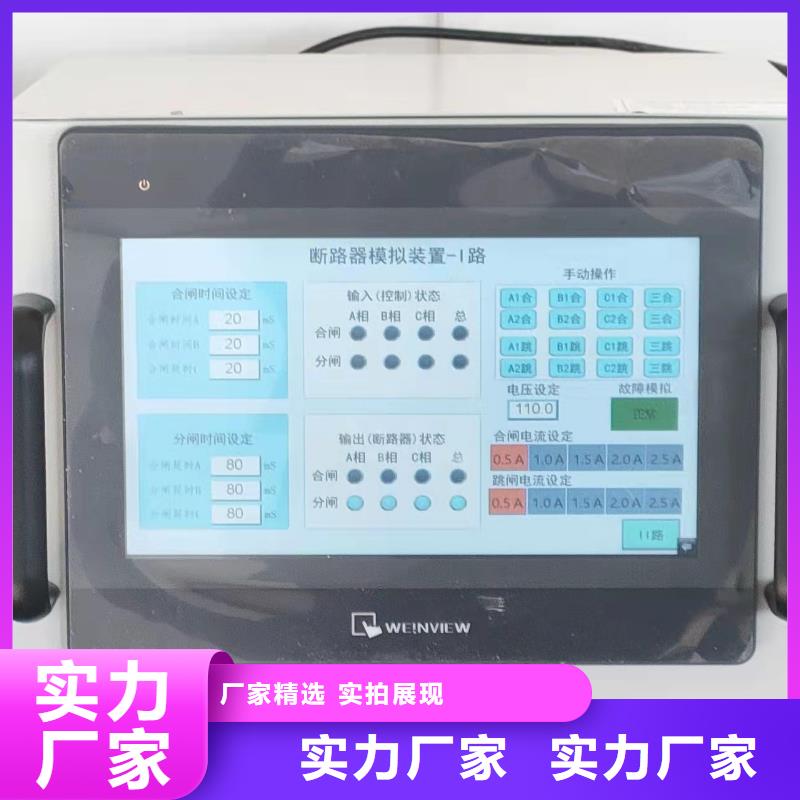

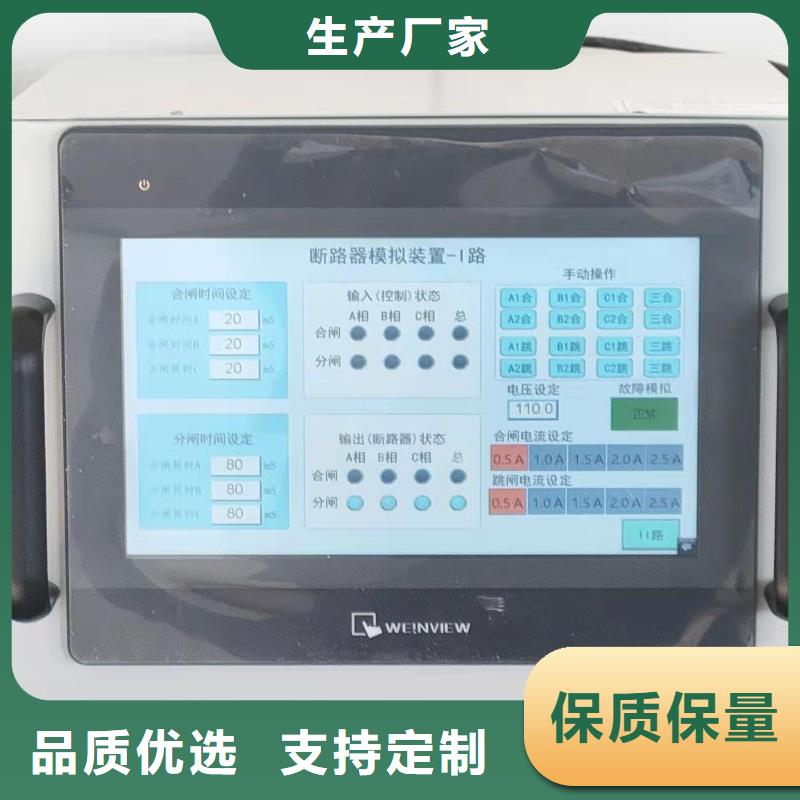

模拟断路器电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。a)具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。b)自动重合闸试验自动重合闸装置是将因故跳开的断路器按需要自动投入的一种自动装置。电力系统的运行经 验表明，架空线路故障大多数是瞬时性故障，少数为性故障。对于瞬时性故障 ，借助自动重合闸装置既能迅速恢复正常的供电。运行统计资料表明，输电线路向动重合闸装置的动作成功率（用重合闸成功的次数与总动作次数之比表示）约在60％～90％之间。可见采用自动重合闸装置的效益是很可观的。但反复的试验会使断路器的通断容量降低，影响了断路榕的工作靠性。高压断路端是电力系统二次设备中控制和保护的关键电器，受它控制和保护的电路，无论在空载、 负载或短路故障状态，都应可靠动作。为了尽量减少高压断路器的动作次数，一般情况用模拟断路器代替真实断路器做自动重合闸试验，以避免由于重复的整组试验造成高压断路器反复分合带乡长不良影响。
