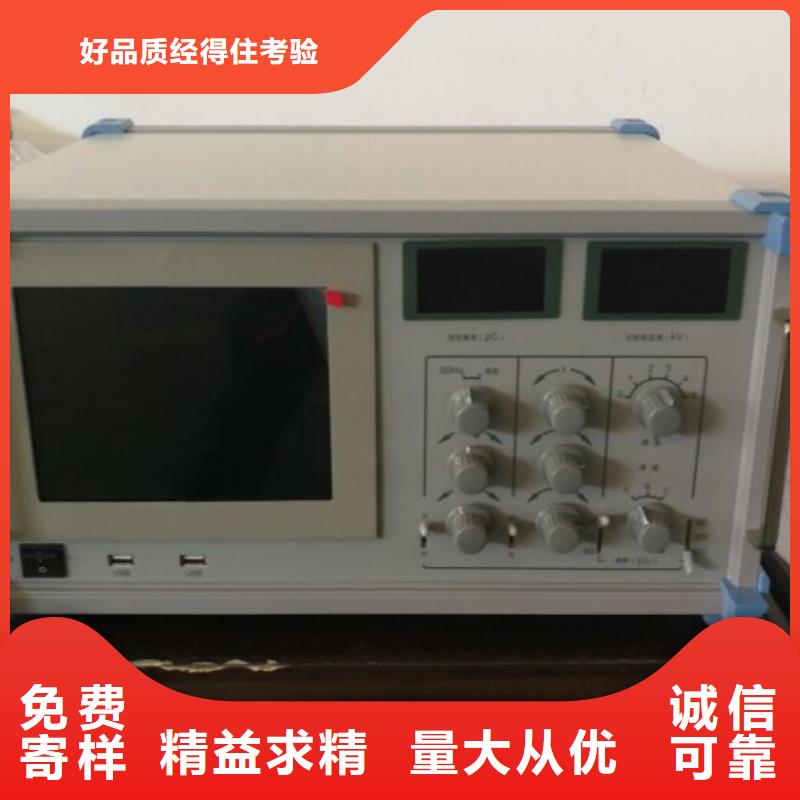

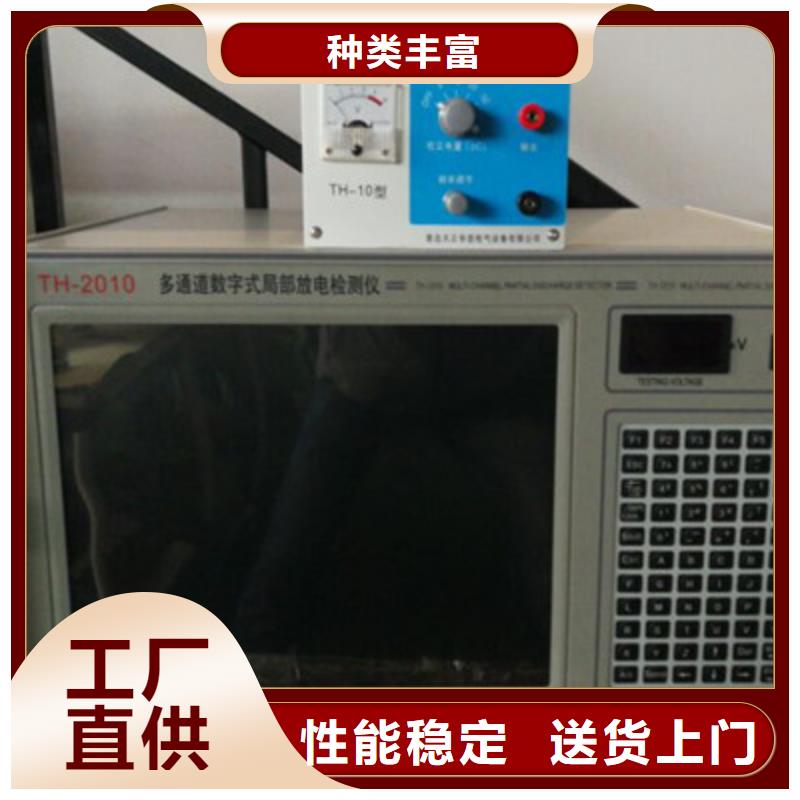

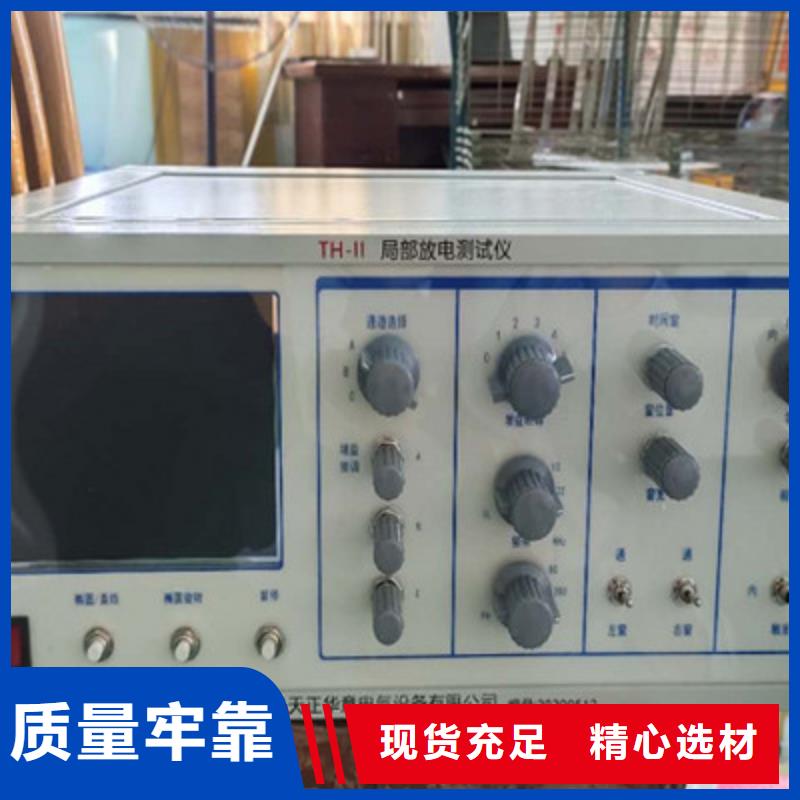

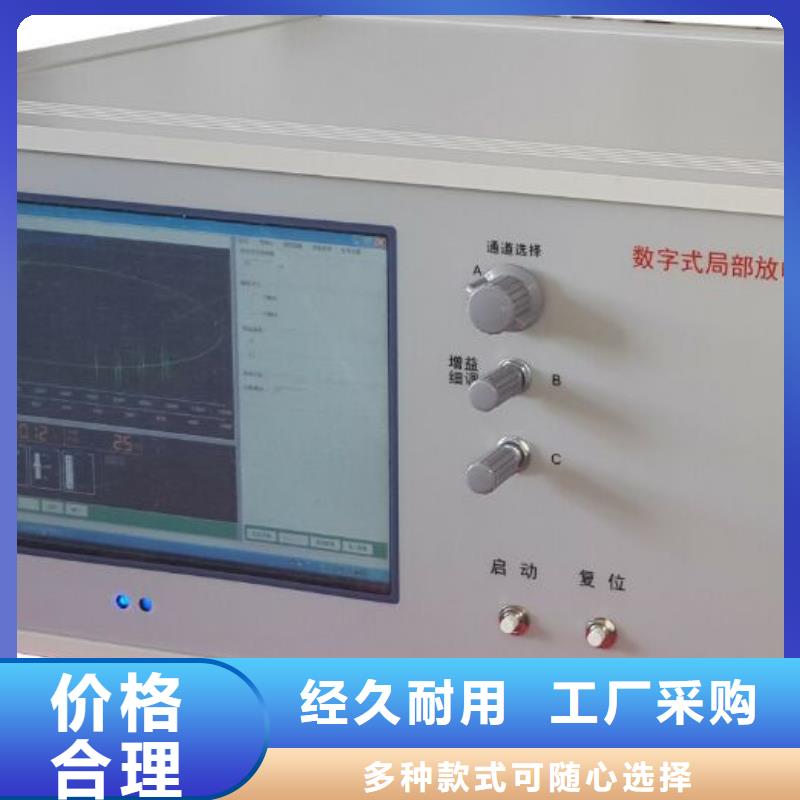

工频高压局放试验装置 由以上局部放电过程分析，同时根据局部放电的特点（同种试品，同样的环境下，电压越高局部放电量越大）可以知道：一般情况下，同一试品在一、三象限的局部放电量大于二、四象限的局部放电量。那是因为它们是电压的上升沿。（第三象限是电压负的上升沿）。这就是我们测量中为什么把时间窗刻意摆在一、三象限的原因。三、局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。
工频高压局放试验装置 介质内单个气泡在交流电压下的局部放电过程U(t)一一外施交流电压Uc(t)一一气泡不击穿时在气泡上的电压Uc’(t)一一有局部放电时气泡上的实际电压Vc一一气泡的击穿电压Y r一一气泡的残余电压 Us—局部放电起始电压(瞬时值)Ur一一与气泡残余电压v r对应的外施电压Ir一一气泡中的放电电流电极间总电容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca电极间施加交流电压 u(t)时，气泡电容Cc上对应的电压为Uc(t)。如图2—1所示，此时的Uc(t)所代表的是气泡理想状态下的电压（既气泡不发生击穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施电压U(t)上升时，气泡上电压Uc(t)也上升，当U(t)上升到Us时，气泡上电压Uc达到气泡击穿电压,气泡击穿，产生大量的正、负离子，在电场作用下各自迁移到气泡上下壁，形成空间电菏，建立反电场，削弱了气泡内的总电场强度，使放电熄灭，气泡又恢复绝缘性能。这样的一次放电持续时间是极短暂的，对一般的空气气泡来说，大约只有几个毫微秒(10的负8次方到10的负9次方秒)。所以电压Uc(t)几乎瞬间地从Vc降到Vr，Vr是残余电压；而气泡上电压Uc‘(t)将随U(t)的增大而继续由Vr升高到Vc时，气泡再—次击穿，发生又—次局部放电，但此时相应的外施电压比Us小，为(Us-Ur)，这是因为气泡上有残余电压Vr的内电场作用的结果。Vr是与气泡残余电压Yr相应的外施电压，如此反复上述过程，即外施电压每增加(Us-Ur)，就产生一次局部放电．直到前—次放电熄灭后，Uc’(t)上升到峰值时共增量不足以达Vc(相当于外施电压的增量Δ比(Us-Ur)小)为止。
工频高压局放试验装置 操作方法1、打开包装箱，将仪器取出。2、取出耳机，将插头插入耳机插孔。3、测试（1）按开机键，屏幕显示图3字样，如果显示屏显示电压不足，应先充电，然后再使用。（首次充电不少于12小时）（2）、调灵音量，首先将主机面板上音量调节到合适程度。（3）、将侦测器上的望远镜对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。（4）、在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。（5）、在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将音量旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如望远镜对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。（6）、为了节约电池电量，延长激光使用寿命，测试结束后，关掉激光开关与瞄准镜内照明电源。

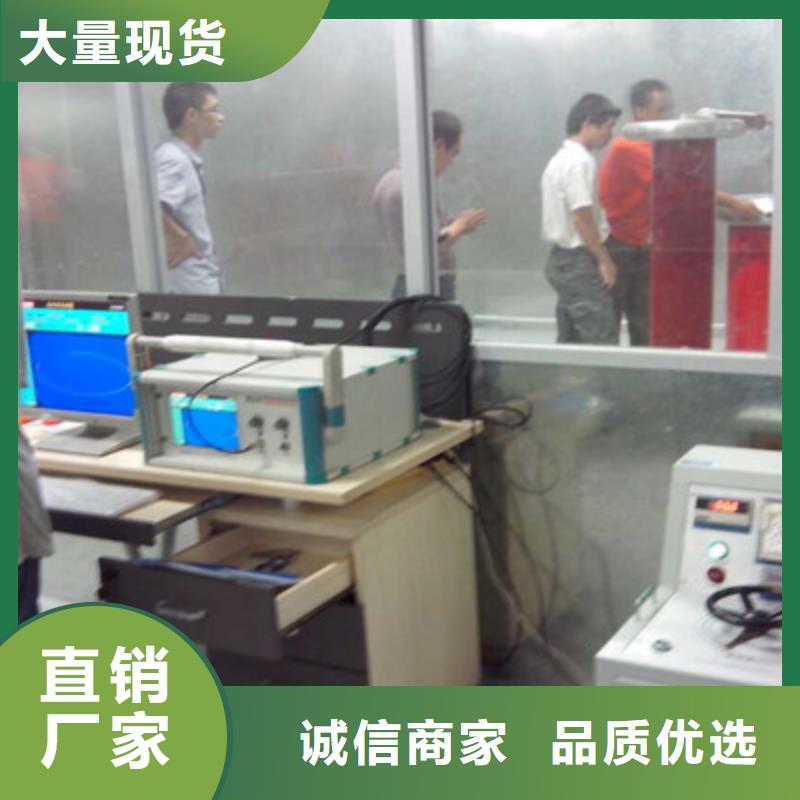

工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。
