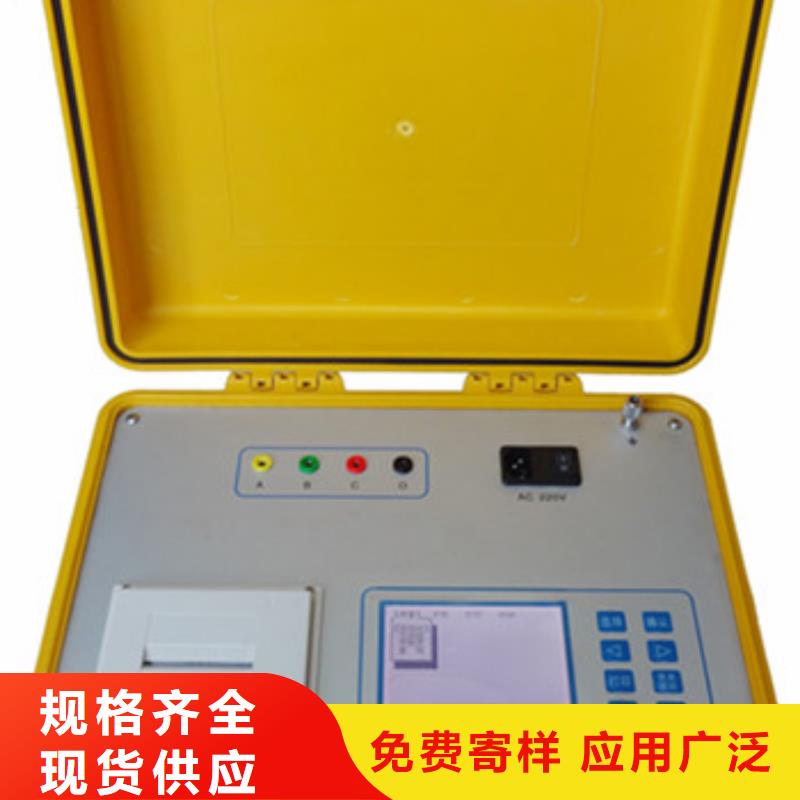

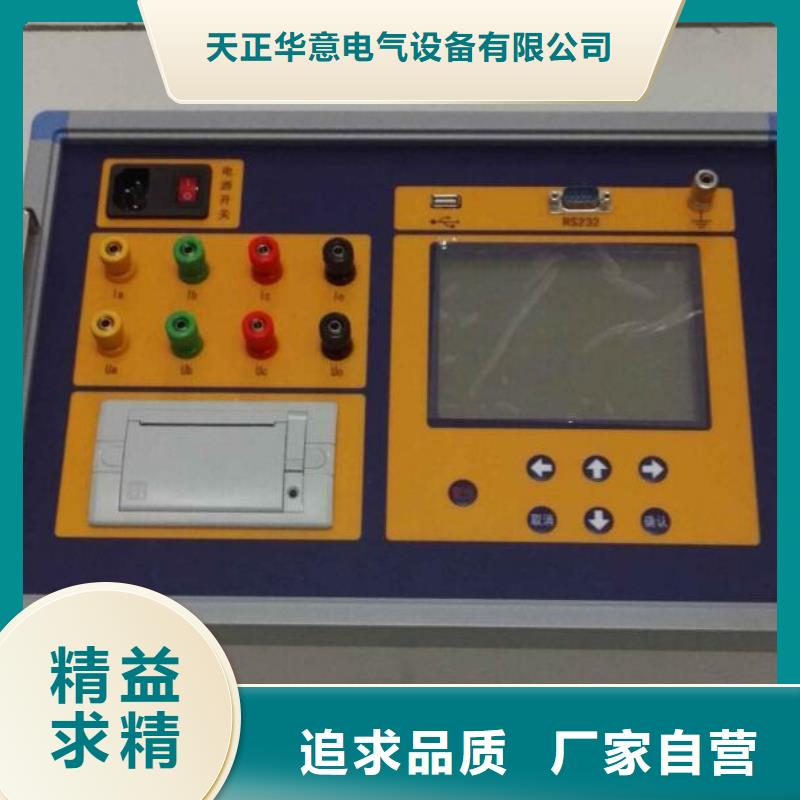

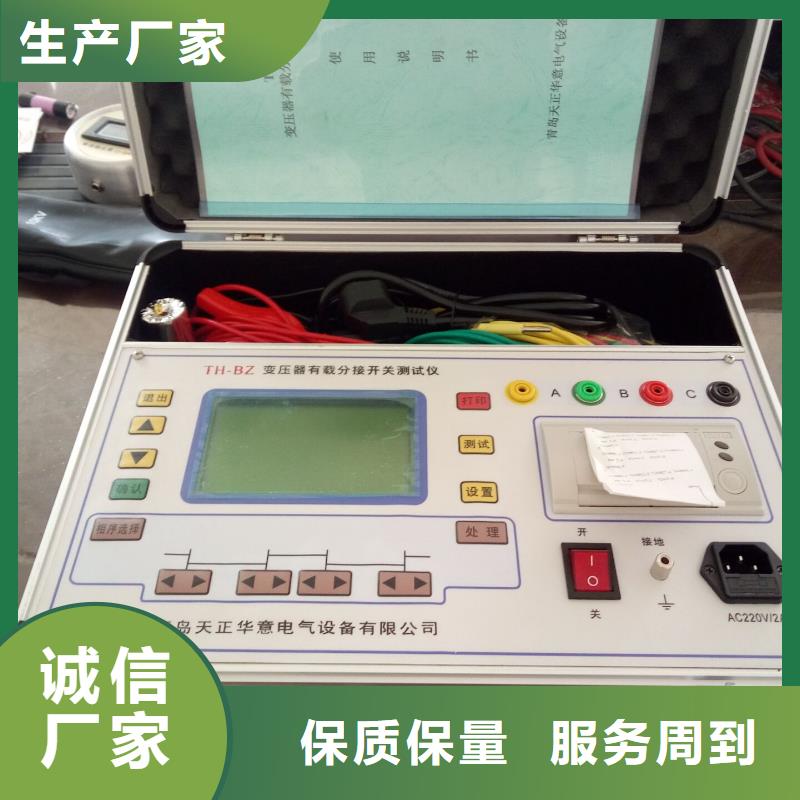

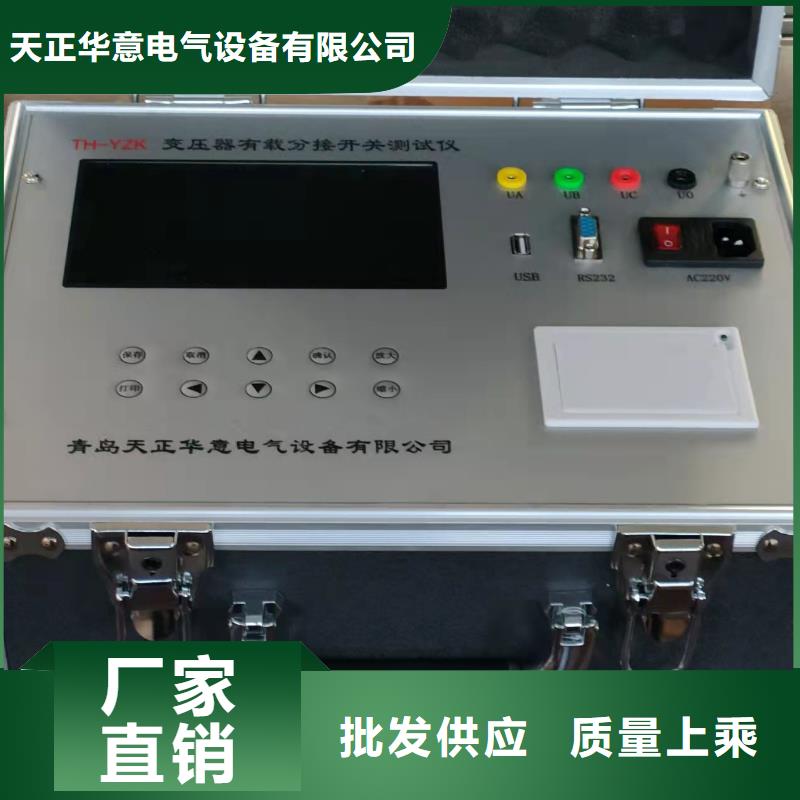

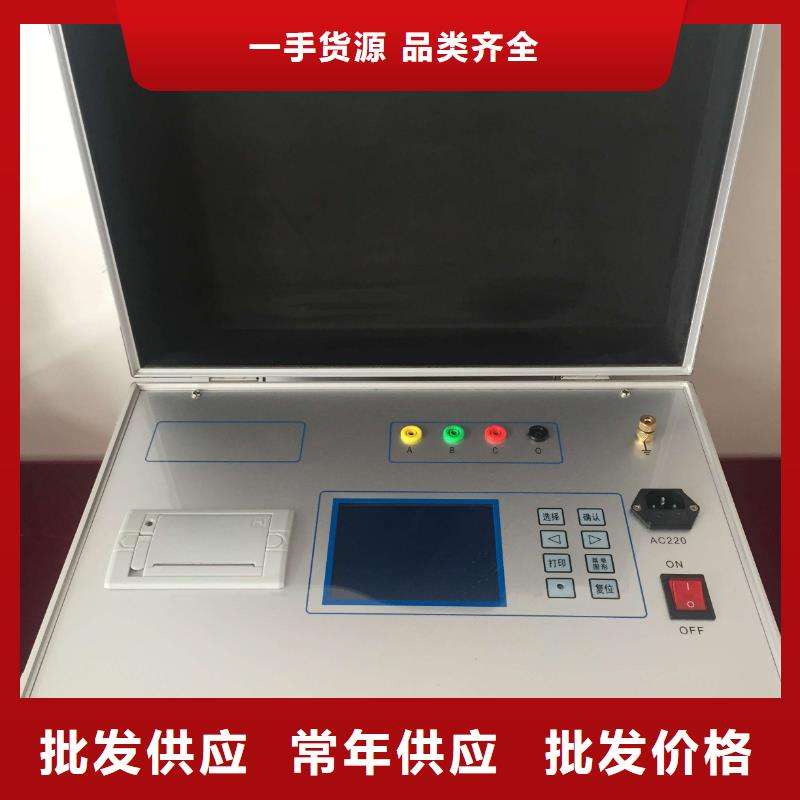

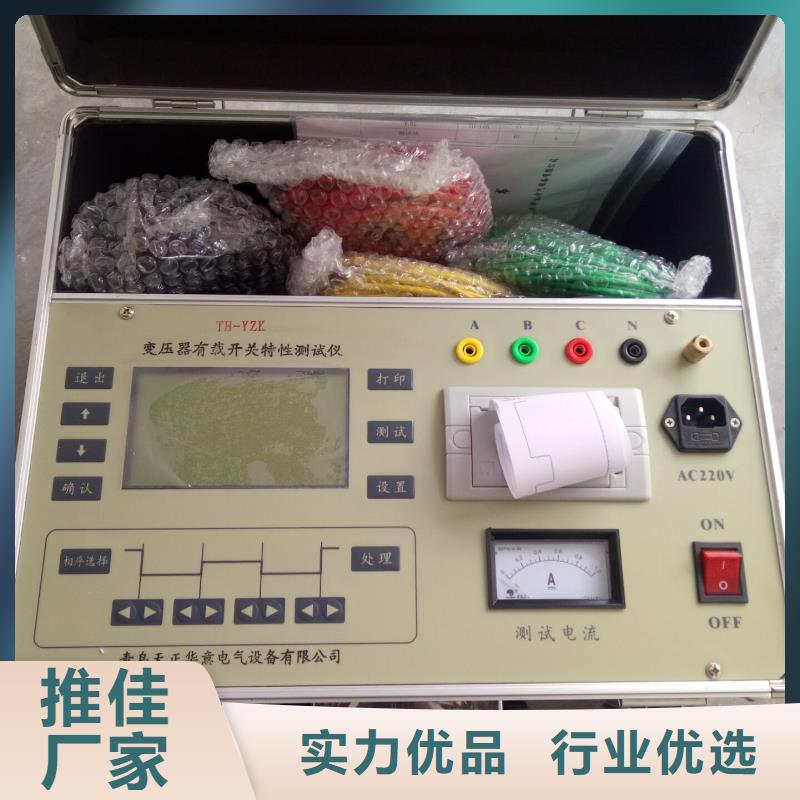

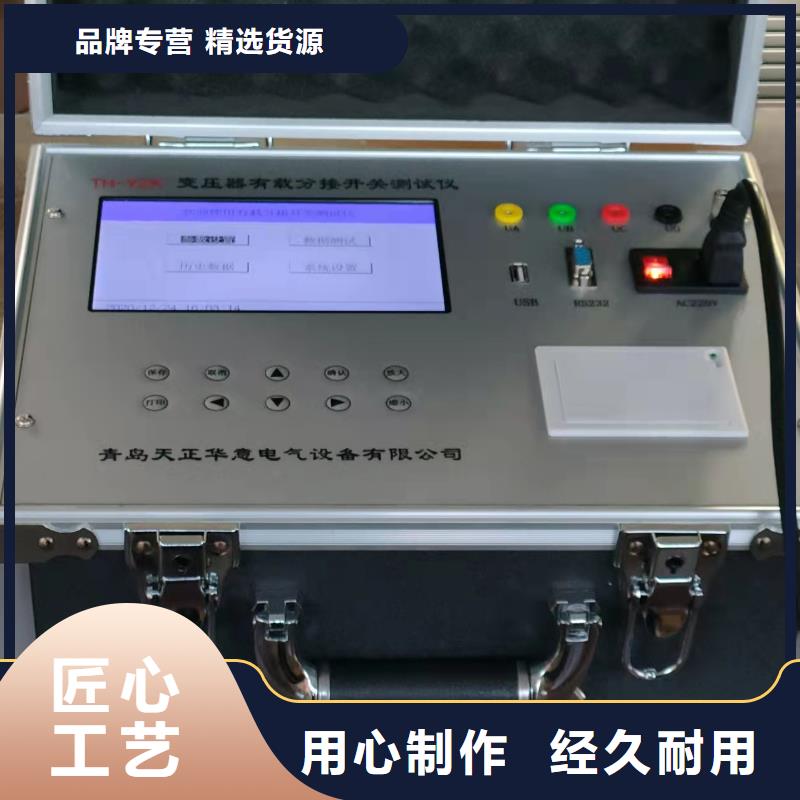

变压器有载开关测试仪主要技术指标：1. 基本测量精度： 电压、电流 ±（读数×0.2%+2字）功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字） 2．电压测量范围： AC 50V ～850V3. 电流测量范围： AC 0.5A～100A4. 工 作 温 度： -10℃～40℃ 5. 存 储 温 度： -20℃～50℃5. 环 境 湿 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一：图一2. 各键功能如下：1） 选择键：在菜单选择状态下用来选择测试项；在参数输入状态下用来改变输入项。分相测量中，“选择”键用于选择加压绕组。 2） “↑” “↓”键：在参数输入状态用来改变数值大小。3） “←” “→”键：在参数输入状态和时间校正状态下用来改变输入参数位；在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4） 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面；在测量状态锁屏；在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5） 返回键：按“返回”键退出当前界面。6） 存储键：在测量状态下存储当前的测试结果及相关信息。7） 打印键：在测量状态下打印显示屏显示数据；在浏览界面打印浏览的数据。 8） 取消键：在测试状态，按“取消”键，退出锁屏状态重新测试。9） 复位键：按“复位”键，仪器恢复到初始上电状态。10）开 关：仪器工作电源开关。 11）U 盘：U盘接口。12）RS232：通讯接口（厂家升级用）。13）各接线端子：用于连接测试线（具体接线使用见后面接线方法）。14）端子：仪器接地端子。 15）打印机：用于打印各种测试数据。16）液晶屏：显示测试状态和测试数据。
天正华意电气设备(铜陵市分公司)的宗旨是：平等互利，共创双赢，我们的目标是：提供高品质，高服务，坚持客户为主的原则，为广大客户提供 手持直流电阻测试仪服务。本厂有训练有素的员工及管理队伍，有多位 手持直流电阻测试仪工程师，不但确保 手持直流电阻测试仪产品品质。在产品设计、产品制造、工程设计、产品使用、售后服务五个层面解决客户使用流程中所有问题。
变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。
变压器有载开关测试仪测试过渡时间及电阻值测试完毕后，如图A相直流测试波形，先将波形显示区域左边的卡尺定位到测试波形跳变处，然后点开该相波形的数据数据显示标签，点击选择“R1”标签，该相的电阻值便会显示出来。移动红色和绿色卡尺到需要测量的范围后，点击T1、T2、T3得到测量时间。六、分析编辑功能6.1数据查询分析 点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。图十三分析界面如图十四、图十五所示，在界面的“波形参数测量区”中设有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”选择并打开其中某一项，如选择“A-相（mS）”，下拉菜单显示“T1、T2、T3”, 点击其中某一项，在该窗口中显示出的值是标尺1到标尺2之间的时间。参数“T1、T2、T3” 含义可由用户自定义为开关的过渡时间或三相开断不同步时间，“T4”是计算出“T1、T2、T3”的时间总和。选准游标尺下方的小方块，可拖动游标尺左右平行移动，将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，选择点击T1（或T2或T3），在该窗口中显示出的值就是用户定义的时间参数。通过分析编辑，可以确定过渡波形的三相开断不同步时间，三相过渡时间等参数。在三相相差的功能菜单下有三个时间数据：“不同步时间”、“桥接时间”、“三相相差”。“不同步时间”、“桥接时间”利用两个游标尺根据需要卡出时间，“三相相差”是计算出三相“T1”时间值的误差值
