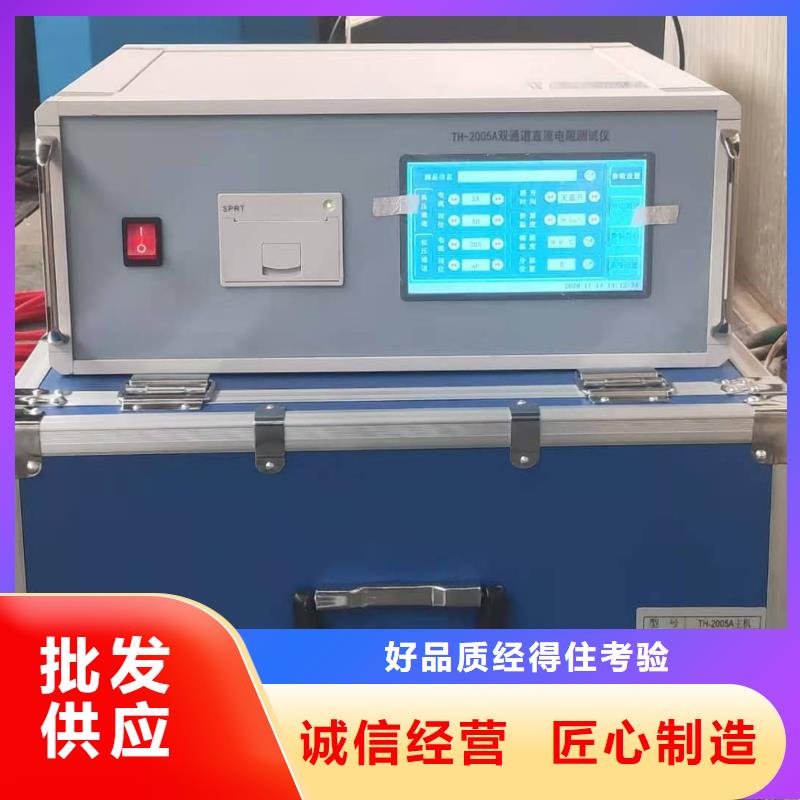

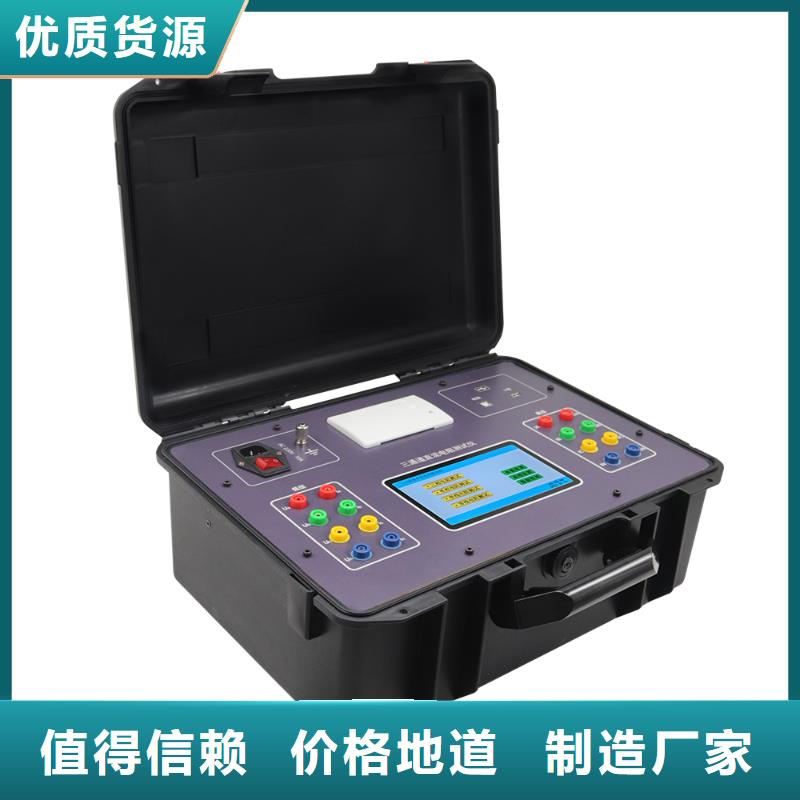

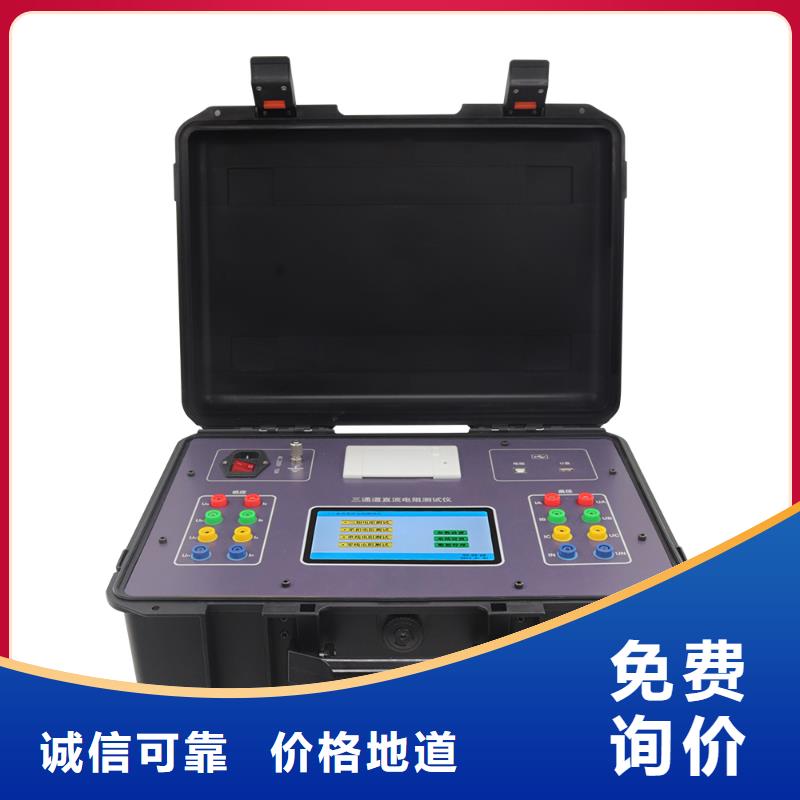

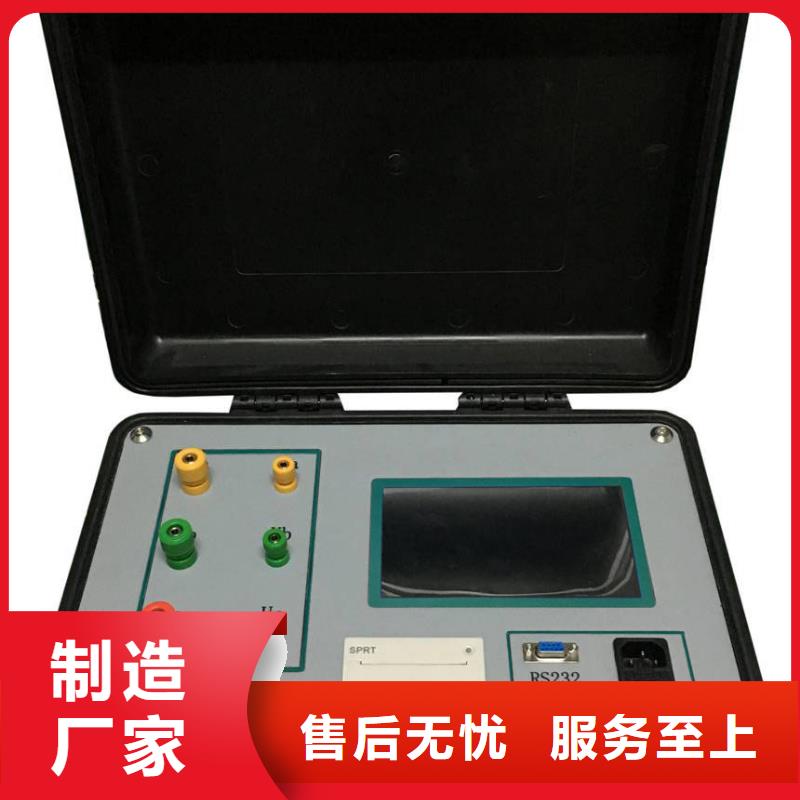

以下是:变压器绕组变形测试仪手持式直流电阻测试仪厂家直销供货稳定的图文介绍

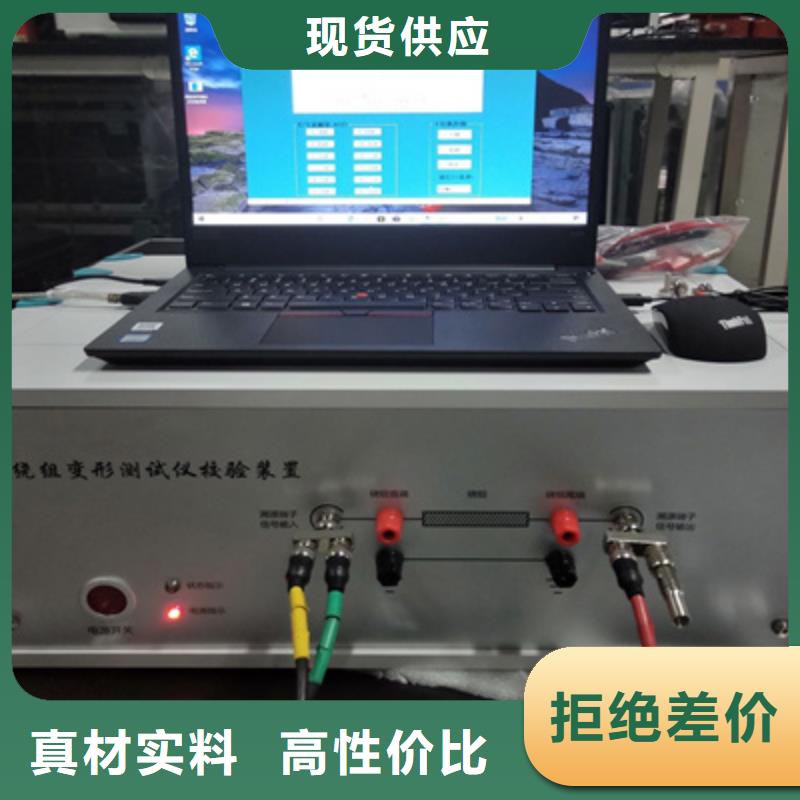

变压器绕组变形测试仪 (变压器高压侧对低压测D试验接线图)3.III形连接，这种接线是针对每一个相都是单个变压器的情况，先用黄色的测试线连接A端，用黑色的测试线连接x端，测量单元上也将红色和黑色的略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口，然后直接开始测试。待测试完成后，再换到下一个单相变压器, 用绿色的测试线连接B端，用黑色的测试线连接y端，继续测试；测试完成后，用红色的测试线连接C端，用黑色的测试线连接z端,完成所有的测量。(变压器高压侧对低压测AX试验接线图)(变压器高压侧对低压测BY试验接线图)(变压器高压侧对低压测CZ试验接线图)4.Yn形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相根据当前测量的内容用测量夹子接好高压侧或者中压测，黑线接到O点，测量单元这边的八个端口，也按黄绿红黑对应的ABCO三相四线，将略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。

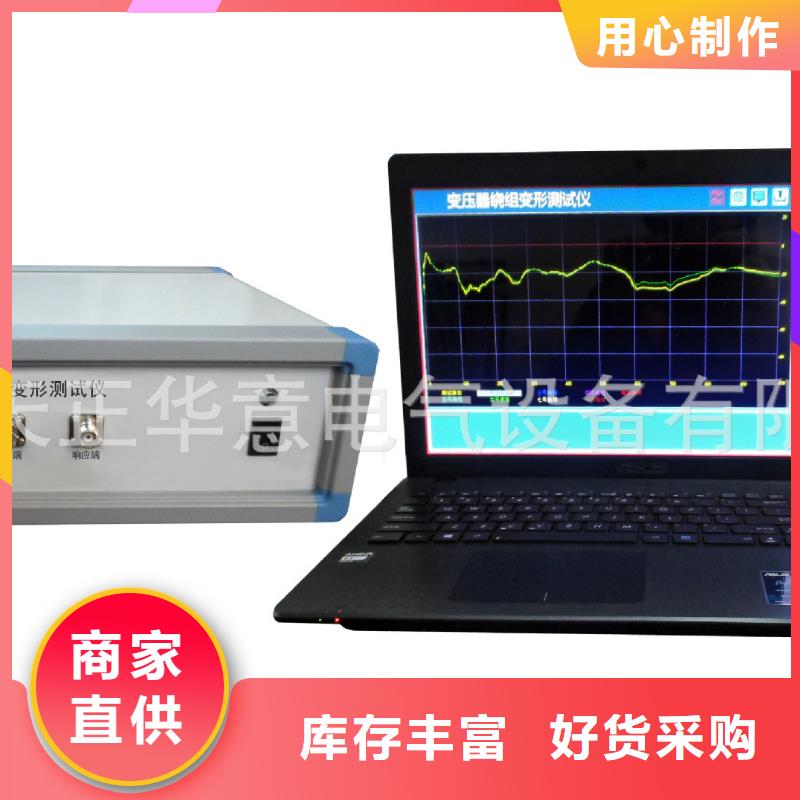

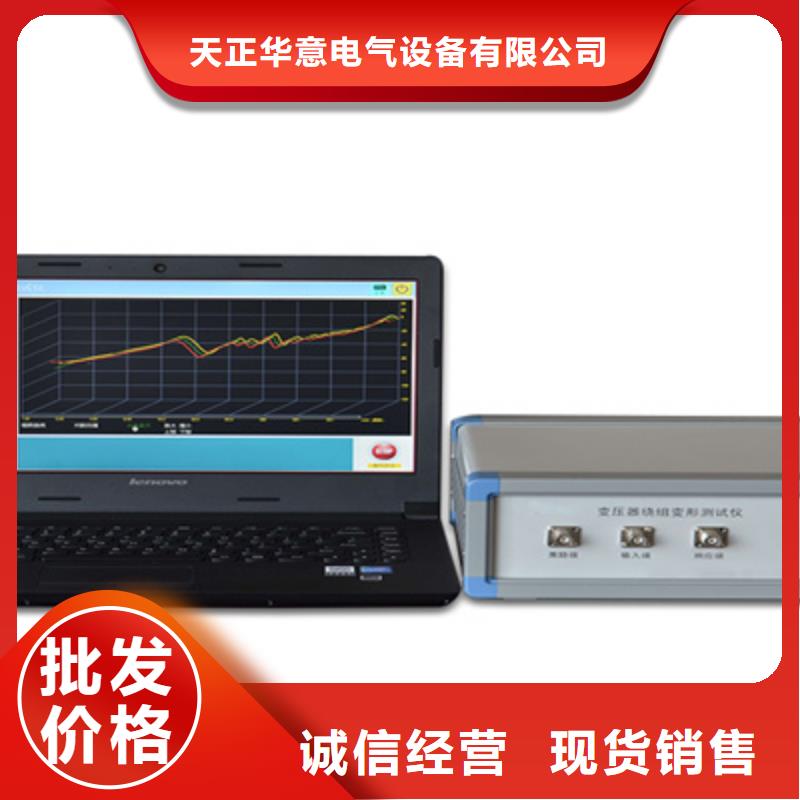

变压器绕组变形测试仪 测试分析软件主要特色?采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。?采用数据库保存测试数据，对测试数据的管理简洁方便。?可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、?自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。?软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。?软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。?软件界面简洁、直观、实用。系统简明操作流程?采集器接地?采集器与变压器绕组接线?计算机开机?采集器上电?登录软件?录入信息?选择终止频率，调整测试参数?选择绕组?开始测试?更换测试绕组?选择绕组?开始测试?重复以上过程，直至完成所有绕组测试?保存数据?数据分析?报告导出?关闭软件?关闭计算机及电源?拆开变压器接线?测试完成。变压器绕组变形测试仪

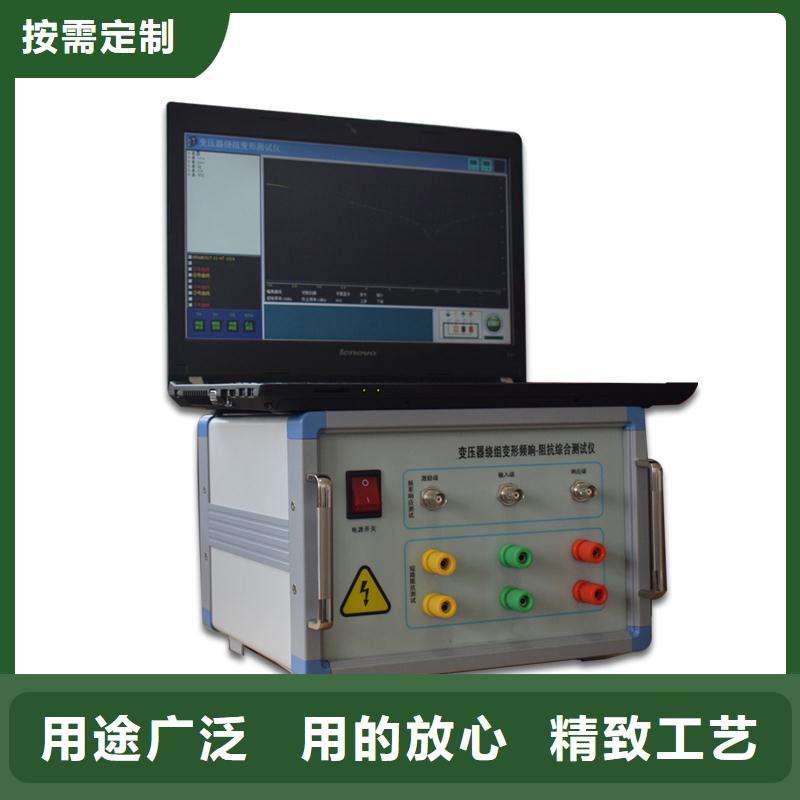

变压器绕组变形测试仪 如何选择试验电源：填写一次电压、电流、阻抗值无误（注意：电压kV、电流A），测试界面会给出测量电源选择，例如220V下电流值呈红色表示内部电流超过10A以上必须选择外部电源，否则电流值绿色小于10A选择内部电源。8.阻抗值测量界面如何选择：一般情况大型电力变压器高压侧为YN形和Y形，实际接线二者都为Y（A、B、C）接线，在测试界面上也是选择Y形测量。高压侧D形测量在测试界面上有两种选择D和D1其区别带短接和不带短接，选择测量结果值与铭牌短路值相符合。9.绕组变形软件：检测数据生成Word文档是在生成过程需要调用Word软件完成，所以笔记本电脑必须安装Word软件。当检测软件操作界面出现异常和操作不灵时，笔记本电脑需要杀毒处理，测试软件可能恢复正常如果不正常则需从新安装测试软件。10.检查仪器是否正常频响法：仪器正常流程开机，连接测试线和USB线把黄色夹子和绿色夹子短接，打开测试软件运行，在0dB处出现一条直线则仪器正常。11.检查仪器是否正常阻抗法：仪器正常流程开机后，分别插上测量线黄、绿、红和USB线，测试线处在开路状态下，不要连接任何负载，夹子之间不要短路，测试电源选在内部位置，打开测试软件运行，任意选择填有一次参数位置进行测试，测量结果三相电压分别为:AB＝220V, AB＝220V,BC＝220V,CA＝220V,三相电流为零则仪器正常。 12.供电电源干扰：特别在新建变电站做绕组变形试验经常出现波形尖峰变形与原始波形差异很大，原因有电焊机、风镐、电钻等导致供电波形畸变。解决便携式UPS电源给仪器供电。 13.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。14.数据存放格式：文件是以ASCII码的形式存放，用户可用各种文字编辑软件进行阅读和修改。15.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮，系统闪过欢迎界面后，系统进入测试界面，此时，如果设备未连接，系统会提示如下对话框：当出现以上对话框时，一般是由于设备未连接所致，此时应先检查设备是否已经连接到计算机的USB接口上，检查设备电源是否已经打开。?录入信息如果设备已经连接，则可以进入变压器信息录入界面（如下图），在对应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。信息录入时请参照变压器铭牌认真输入，所有的信息将自动与测试结果保存到一起，如果输入错误，可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率，系统按照已经设定的扫描参数，自动将参数设置为设定的参数，参数主要包括起始频率、扫描模式、扫描点数，如需进行调整，可以在A区相应的参数标签上进行点击，则自动进行切换（当鼠标指针移动到可以变化的标签上时，标签自动变为绿色）。2、更改默认信息如希望重新调整默认设置信息，用鼠标右键点击“终止频率”按钮，弹出功能菜单，选择“模式设置”，弹出信息设置窗口（如下图），可以对默认扫描信息进行调整，调整完毕后，重新启动软件，按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置，再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制，以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值，一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序，以提高测试速度，一般选择打开。干扰抑制 当外部干扰比较大时，有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合，使测试曲线更平滑，一般需打开，通过调整右侧的拖动条可以调节拟合的深度，越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时，系统不带记忆功能，软件退出后自动恢复。在开始扫描前，点击曲线显示区域(A)中的参数标签，可以对除终止频率以外的信息进行更改，更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时，一般不需要进行调整。?
