我们的【一次通流加压模拟带负荷向量试验装置】-直流高压发生器价格有优势视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:【一次通流加压模拟带负荷向量试验装置】-直流高压发生器价格有优势的图文介绍
天正华意电气设备(阜阳市分公司)拥有技术研发队伍、雄厚的技术创新和 手持直流电阻测试仪产品开发能力:拥有完善的质量保证体系、严格的管理制度、强大的生产能力和先进的检测手段、雄厚的实力。我们本着求是创新开发进取团结奋进的精神，以振兴民族工业为己任、在广泛的 手持直流电阻测试仪领域里，为客户提供及时有效的解决方案.
一次通流加压模拟带负荷向量试验装置以220kV #1母线PT A相为参考相位基准，测量#2变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。4）#1主变差动保护（由#2主变开关-110kV#2母线-母联-#1主变开关）将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）通流加压路径如图7图7仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。5)变压器差动保护检验记录表 模拟带负荷向量试验装置 无线相位伏安测试仪 智能变电站通流加压典型实验装置 负荷继电保护向量检测装置 三相微机继电保护综合校验仪 三相通流加压模拟负荷向量试验装置 三相通流加压模拟带负荷向量试验装置 高精度六相微机继电保护综合测试仪 电子式三相通流加压模拟负荷校验装置 三相微机继电保护综合测试仪 三相微机继电保护测试仪 无线相位伏安测试装置
一次通流加压模拟带负荷向量试验装置本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。 测试接线如下： 单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。 三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。 三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。 测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。 在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。 同步相量测量系统试验装置 无线相位表测试仪 相位伏安表无负荷相量测量装置 配电网继电保护向量检查和动作逻辑校验测试装置 通流加压模拟负荷继电保护向量检测装置 智能变电站投运前继电保护向量检查装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 变电站继电保护向量检查装置

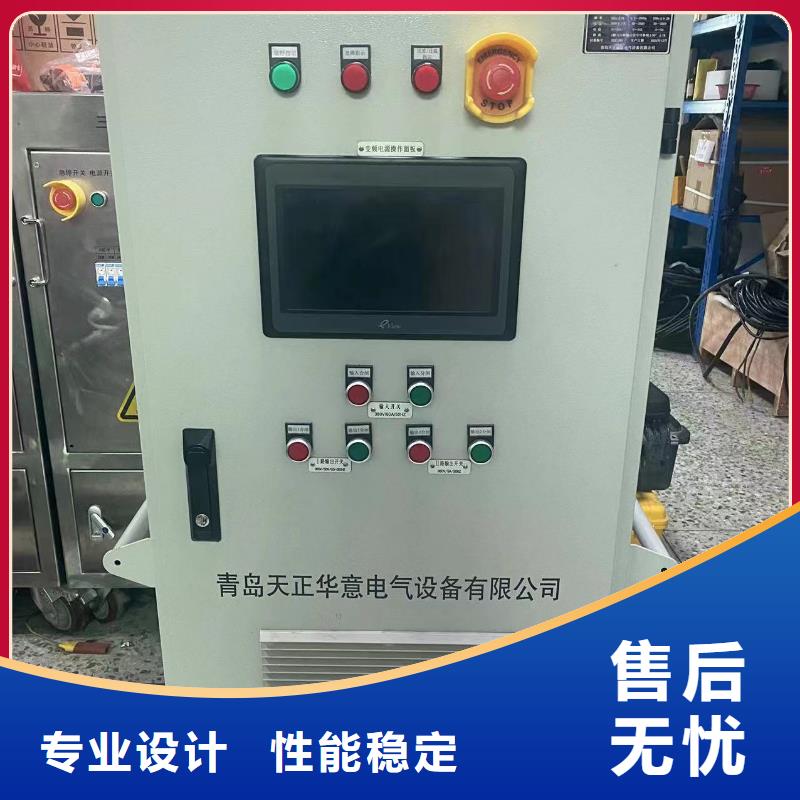

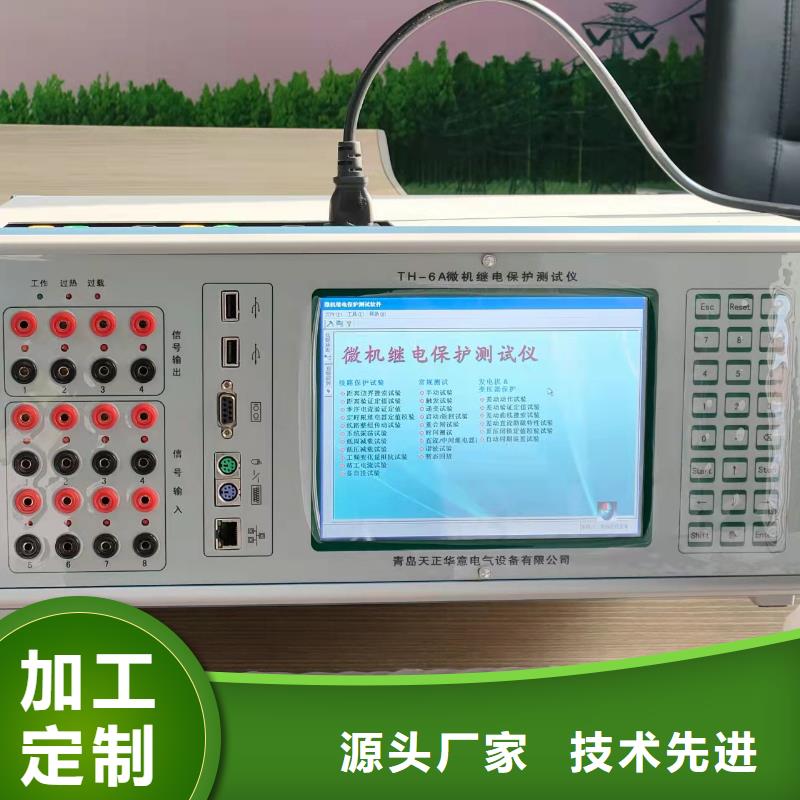

一次通流加压模拟带负荷向量试验装置 系统简介本模拟带负荷继电保护向量检测装置，可模拟一次回路各种三相对称、不对称向量，用于变电站内母线线路及变压器的负荷向量模拟，装置可输出工频高电压、大电流到变电站的一次设备，检查母差保护、线路保护、测控装置、计量装置、录波装置等二次设备的向量正确性。还可输出三相工频或低频电流，配置高精度无线选频相位伏安测试装置用于对变压器差动保护二次回路正确性的验证及六角向量图的绘制，推算差流。实现智能变电站合并单元和常规变电站的互感器二次接线的变比、极性、相位等检测，既能满足常规变电站，也能满足智能变电站测试需求，既能测试母差保护、线路保护，也能测试主变差动保护。2. 引用参考标准文件1) GB 50150—2016《电气装置安装工程电气设备交接试验标准》2) DLT995-2006 《继电保护和电网自动装置检验规程标准》3) GB/T14285-2006《继电保护和自动装置技术规程》4）Q/GDW441-2010《智能变电站继电保护技术规范》5）Q/GDW11145—014《智能变电站二次系统标准化现场调试规范》6）DL/T587-2016《继电保护和自动装置运行管理规程》7）DL/T559-2007《220kV～750kV 电网继电保护装置运行整定规程》8）Q/GDW422-2010《电网继电保护整定计算技术规范》9）电网设备〔2018〕979号《电网公司十八项电网重大反事故措施》3. 变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后，带负荷进行向量检查是继电保护技术工作中非常重要的项目，向量错误将导致正常运行状态或故障状态的继电保护误动或拒动，因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求：对新安装的或设备回路有较大变动的装置，在投入运行前，必须用一次电流及工作电压加以校验和判定，包括：电压、电流幅值及相位的判定；使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定；电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。一次通流加压模拟带负荷向量试验装置 全智能无线高压验电器 智能变电站通流加压典型实验装置 继电保护测试仪 六相微机继电保护测试仪 三相通流加压模拟负荷校验装置 模拟带负荷测试装置 三相模拟带负荷向量试验装置 电位差数字相位伏安表 三相微机继电保护测试仪 三相模拟带负荷向量试验装置
一次通流加压模拟带负荷向量试验装置变压器短路阻抗计算点击左上角三个点，选择“差动计算”，根据变压器铭牌输入变压器的额定容量、额定电压、短路阻抗及电流互感器变比，当变比为1时二次侧显示的电流值为实际一次电流值。根据变压器类型，选择“三相电力变压器”、“三相自耦变压器”、 “单相电力变压器”或“单相自耦变压器”；根据短路阻抗接线方式选择“高压侧加压 中低压侧短路”、“中压侧加压 高低压侧短路”、“低压侧加压 高中压侧短路”。参数输入完成后按“计算”键会自动计算短路等效阻抗、建议施加的电压、电流幅值及二次侧电流幅值信息等。6.3 无线遥测相位表操作说明（部分）6.3.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。 三相一次通流加压模拟带负荷向量试验装置 一次通流加压模拟负荷向量试验装置 模拟试验装置 变电站继电保护回路向量检查 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 三相通流加压模拟负荷向量试验装置 通流加压模拟带负荷试验方案 通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 三相一次通流加压模拟带负荷继电保护检测装置
