想要更直观地感受超低频高压发生器真空度测试仪层层质检产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:超低频高压发生器真空度测试仪层层质检的图文介绍
超低频高压发生器 自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图6图6此时按“上下”键，微调电压，按“确定”键，出现图7，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。图7★另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现相应的提示界面，放电结束后，再调整限制电压值或限制电流值，再开始下次测量。七、电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo：Ｕo＝１０/√３kV所以试验电压峰值为：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、试验时间：3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图8所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

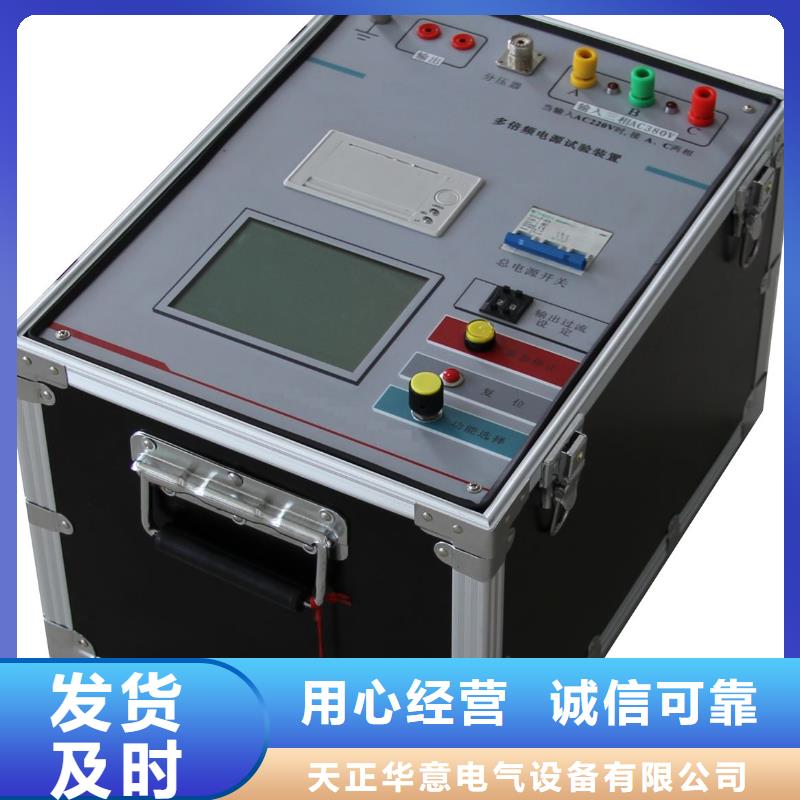

超低频高压发生器多倍频感应耐压试验装置一、多倍频感应耐压装置特点及性能介绍1.1概述电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。我公司生产的多倍频感应耐压装置采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。
超低频高压发生器、电力电容器的超低频耐压试验方法试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。 图11 测量电容器的连线图注意事项1、本仪器所配升压器不得作它用。2、机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。3、关机后应用放电棒对试品进行充分放电,再拆线。4、开机前应用放电棒对试品进行充分放电。5、每次启动升压前应用放电棒对试品进行充分放电。一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题 后，才能使用本仪器。二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接到升压器II，不能接反！否则会损坏仪器或者试品。三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。否则一定会损坏仪器
超低频高压发生器主要特点： 一机多用 不仅可做互感器感应耐压试验，还可兼做工频试验。 防止容升 配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验 操作简单 加压手动加压，可选30Hz～300Hz频率范围恒压输出 保护 仪器具有完善的过压和过流保护功能，且均可由用户设定 显示清新采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了打印快速 仪器内装微型高速热敏打印机，可快速打印显示内容。实时时钟 能记录测量的日期和时间，并在液晶屏上显示当前时间。 数据存储 可存储92组数据，存满后还可覆盖。抗震性能 采用抗震设计，长途运输中的颠簸不会损坏仪技术参数1.变频电源箱1）额定输入电压：单相380V(也可以输入单相220V，但输出电压会减半)，此变频电源是通用电源50-60HZ2）输出电压：0—360V 单相SPWM调制正弦波3）额定输出功率：10KW4）频率调节范围： 30～300HZ， 小频率调节步距：0.1HZ5）输出波形畸变率：≤2％6）采集电压方式为低压侧（即输出电压0～500V）就是加到PT二次测试电压，因PT的变比值为恒定的。过压保护可以设定。7）10KV～35KVPT试验需要0～500V 电压，110KVPT可以用0～220V电压，接100√3二次辅助绕组，电压182V就可以。非加压绕组可以接补偿电抗器（5A、10A、20A），以免烧坏PT被试品。8）额定满负载下连续工作时间：5分钟9）320X240超大LCD显示，旋转鼠标一键式操作。10）重量：15Kg
天正华意电气设备(蚌埠市分公司)主营 手持直流电阻测试仪。公司位于平度市平安路2号，交通便利，地理位置优越，交通便利。公司产品均符合标准(GB)、产品品种丰富、规格齐全，现已销往全国各地，得到诸多客户的好评。 公司常备库存量充足，品种规格齐全。本着薄利多销，质量可靠的销售原则，让客户买的放心，用的舒心!诚信、专业、 是我们的服务宗旨，我们将竭诚为新老客户提供过硬的产品和优质的服务， 欢迎各界朋友莅临参观、指导和业务洽谈。
? 超低频高压发生器自动试验：当“参数配置”设置完成后，点击“返回”退出到主界面。点击“自动试验”，进入“自动试验”界面，显示界面图7所示（图7）点击“开始试验”，系统自动按照预先设定的频率进行升压，并提示“正在升压…”，当接近目标电压时，系统会自动降低升压速度，显示界面如图8 所示。(如有异常情况，请按下 “紧急停机”按钮）（图8）达到目标电压后开始计时，并提示“耐压计时中…”显示界面如图 9所示。(如有异常情况，请按下 “紧急停机”按钮）（图9）当计时到设置的耐压时间时，系统自动降压，左下角提示“正在降压…”，显示界面如图10所示。(如有异常情况，请按下“紧急停机”按钮）（图10）当U输出电压降至0时，左下角提示“试验完成”， 显示界面如图11所示（图11）此时可以点击“保存”按钮，显示界面如图 12所示。输入所要保存的试验编号。然后点击“确定”进行保存，或者点击“取消”，放弃保存。（图12）若点击“确定”，可以对数据进行保存并进入到保存数据预览界面如图13所示。（打印功能为选配）（图13）手动试验：当“试验参数”设置完成后，返回到主界面，点击“手动试验”，进入“手动试验”界面，显示界面如图14所示点击“开始试验”，仪器就会按照预先设定的频率进行输出，并提示“试验进行中…”显示界面如图15所示。（图15）此时可以选择合适的步进电压并点击“升电压”进行升压，当接近目标电压时，可以改变步进电压大小进行升压或者降压来达到目标电压， 显示界面如图16所示。（图16）当电压升到设置的耐压值时，“开始计时”按钮由灰色变为状态，此时可以点击该按钮进行计时，显示界面如图18所示。（图18）当“耐压时间”计时停止后，点击“降压停机”，系统自动降压，显示界面如图19所示。（图19）试验完成后如果需要保存数据，点击“保存”，来进行数据保存如图20所示。（图20）此时点击“确定”，对数据进行保存并进入预览界面如图21所示，点击“返回”退出不进行保存。（打印功能为选配）（图21）如果在整个试验过程中遇到紧急情况，请按下 “紧急停机”按钮！系统会立刻停止输出并进行归零。数据查询：降压后返回主界面点击“数据查询”； 显示界面如图18所示。
