想要探索变压器直流电阻测量仪的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。

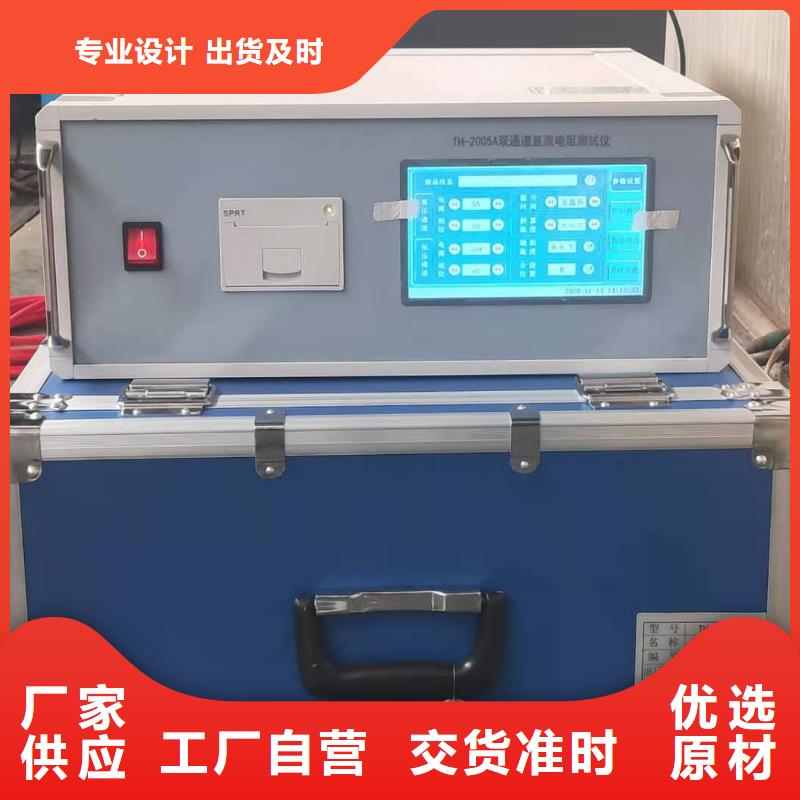

以下是:变压器直流电阻测量仪的图文介绍
本页面推广的关键词包括天正华意电气设备(平顶山市分公司)的 手持直流电阻测试仪；通过推广希望您可以关注到 手持直流电阻测试仪的产品介绍并致电咨询；

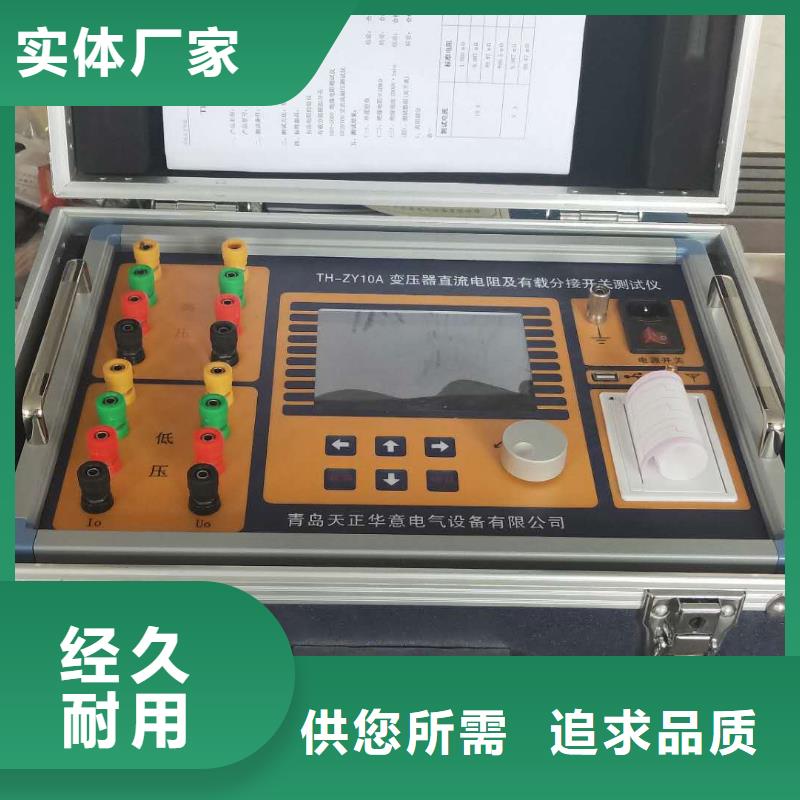

河南平顶山变压器有载开关测试仪图中的波形有断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。七、河南平顶山附近主要技术指标及操作注意事项：为确保操作者和仪器的，生产厂提醒用户注意！1在使用仪器前一定要认真阅读本说明书；2仪器的操作者应具备一般电气设备或仪器的使用常识；3本仪器在环境温度-5℃～40℃，相对湿度≤80％范围内都能正常工作，但户外使用时应避免淋雨、河南平顶山附近阳光直射液晶显示屏；4电源插座上设有保护地线，请将插头插入带地线三眼插孔内。5仪器输出电压24V，现场测试时先接好所有引线，再打开仪器电源；6仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量；7不能将两组以上的线连在一起作为一路测量，不用的线要开路；8测试结束后，先关闭仪器再拆除所有接线；七、河南平顶山附近附录1、河南平顶山附近接线图下列图形中介绍了三种接线方法。2阻值算法种接线方法测量时得到的过渡电阻值为R1＝R2＝R第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R测试仪打印的数据中T4为过渡时间,T2为桥接时间,T0为三相同期性。七、河南平顶山附近产品成套： 测试夹带10米测试线 4根鳄鱼夹带1米测试线 4根电源线 1根打印纸 2卷 八、河南平顶山附近贮存及运输：本仪器应在原包装条件下, 放室内贮存。其环境温度为 -10～60℃,相对湿度 ≯ 90 ％ ,室内不应含有足以引起腐蚀气体。仪器周围无剧烈的机械振动和冲击。无强烈的电磁场作用。运输条件参照贮存条件。
河南平顶山变压器有载开关测试仪 技术参数：①. 三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档②. 端口电压：24V③. 过渡电阻量程：100Ω④. 过渡电阻测量范围：1A档：0.4Ω～20Ω 0.2A档：10Ω～100Ω⑤. 波形记录时间长度：300ms⑥. 采样速率：30k⑦. 时间分辨率：0.1ms ⑧. 电阻分辨率：0.1Ω⑨. 准确度：过渡电阻：±5％读数±0.1Ω 过渡时间：±0.5％读数±0.2mS⑩. 使用温度：-10～40℃ 使用相对湿度： 更换屏幕内容，← 这个可以取消输入的。存储目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）档 位：点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击：9A 就不停9A档，直接8—9B 或者 10—9B自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；
河南平顶山变压器有载开关测试仪．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间: 2011-5-6站名 温度: 湿度:设备名称: 设备编号:生产厂家: 出厂日期:额定容量: 分接范围:各级电压: 分接开关型号:联接型式: Y0型 过渡电阻:1－2档 试验数据波形:1－2档 试验结果:T0(ms) T1(ms) T2(ms) T3(ms) T4(ms) R0(Ω) R1(Ω) R2(Ω)A相 0.0 19.9 5.1 19.9 44.9 0.8 5.1 5.0B相 0.0 19.9 5.1 19.9 44.9 0.8 5.0 5.0C相 0.0 19.9 5.1 19.9 44.9 0.9 5.0 5.0试验
河南平顶山变压器有载开关测试仪测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、河南平顶山同城↓、河南平顶山同城←、河南平顶山同城→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、河南平顶山同城B0、河南平顶山同城C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。图6 数据测试界面图7 等待触发界面图8 触发完成界面图9 波形分析界面6.5波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。
