想要了解【手持式超声波局部放电检测仪微机继电保护测试仪正规厂家】产品吗？点击观看我们上传的视频介绍，它将用更直观的方式展现产品的特点和优势，让您对产品有更深入的了解。
以下是:【手持式超声波局部放电检测仪微机继电保护测试仪正规厂家】的图文介绍

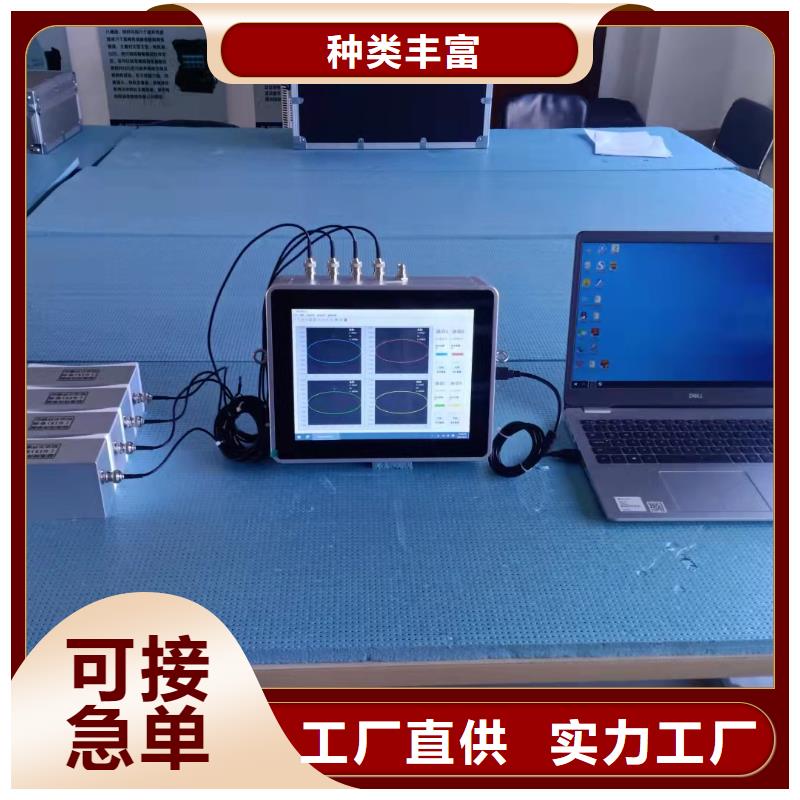

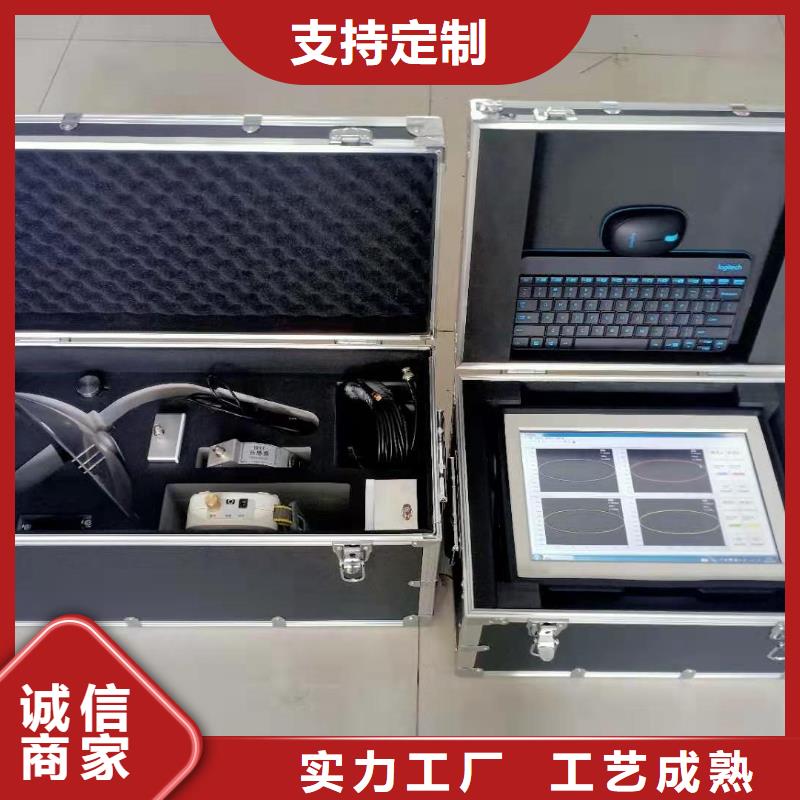

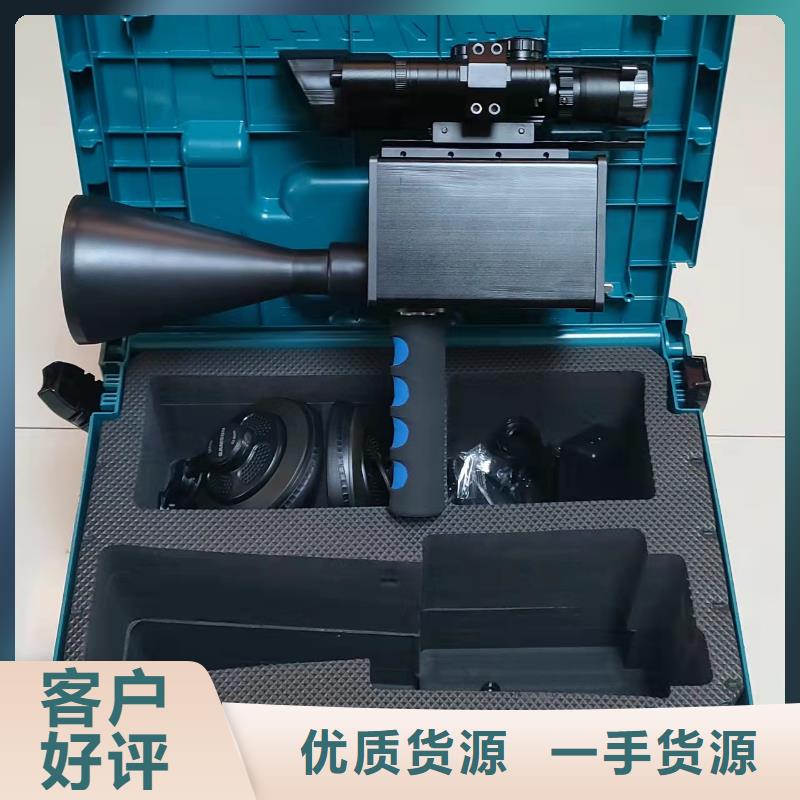

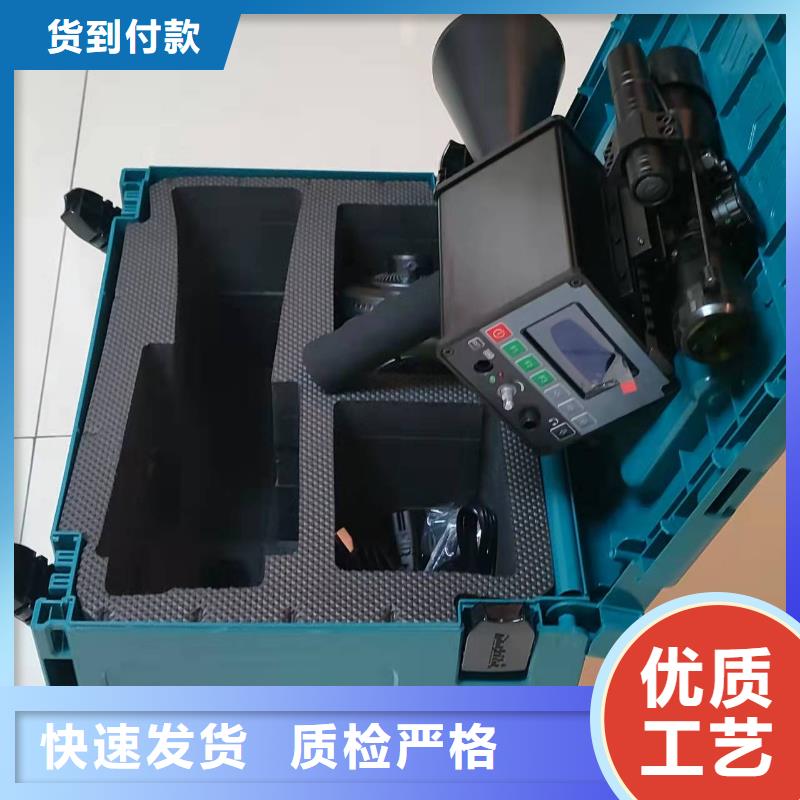

手持式超声波局部放电检测仪主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。CH3：将传感器检测到的信号高压设备放电信号输入主机。CH4：将传感器检测到的信号高压设备放电信号输入主机。主机后的开机键：打开开关,主机开始运行（需要长按时间至少在1s以上）。左侧传感供电开关：主机接有源传感器时的供电开关 主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.3 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。图5.45.4 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：复合式TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1或CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端
天正华意电气设备(临沂市分公司)长期经营(山东临沂) 本地 手持直流电阻测试仪。公司同时销售(山东临沂) 本地 手持直流电阻测试仪。 公司有稳定的下游客户约200余家,销售网络辐射到河北、河南、山东、辽宁、吉林、黑龙江、山西、陕西、江浙、南京、上海等地区。公司在稳中求创新，与时俱进求发展的理念下发展状大，经过短时间的发展，现已初具规格，形成了一支思想正、作风硬、业务精的员工队伍。今后，公司还要在现有的基础上进一步扩大规模，坚持“顾客至上、以信为本”的经营理念，以高质量的产品、更优质的服务，广交更多的四海新朋，愿我们携手共进、共创事业的辉煌！
【手持式超声波局部放电检测仪微机继电保护测试仪正规厂家】

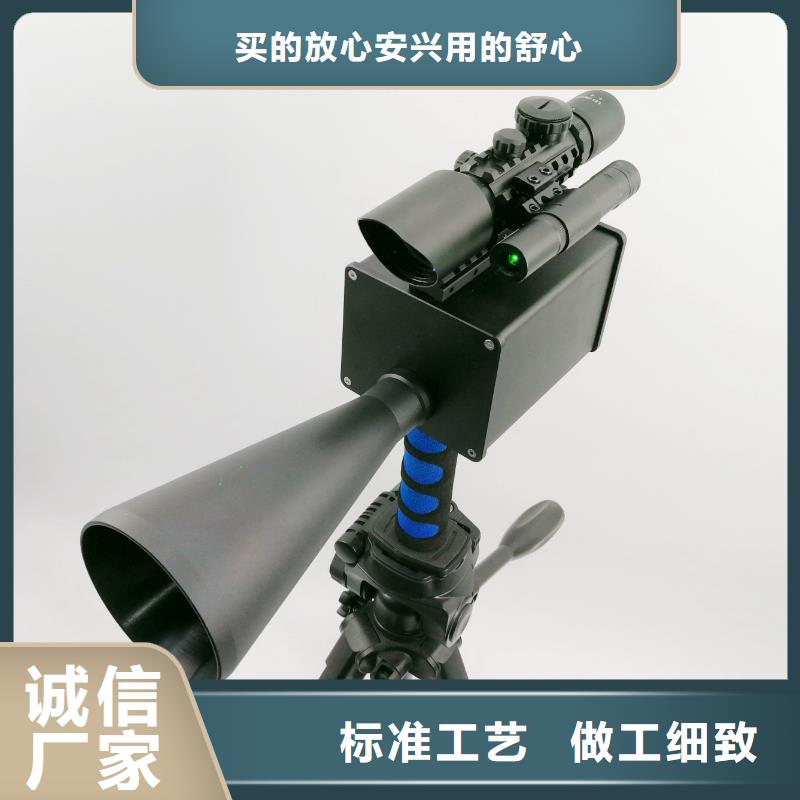

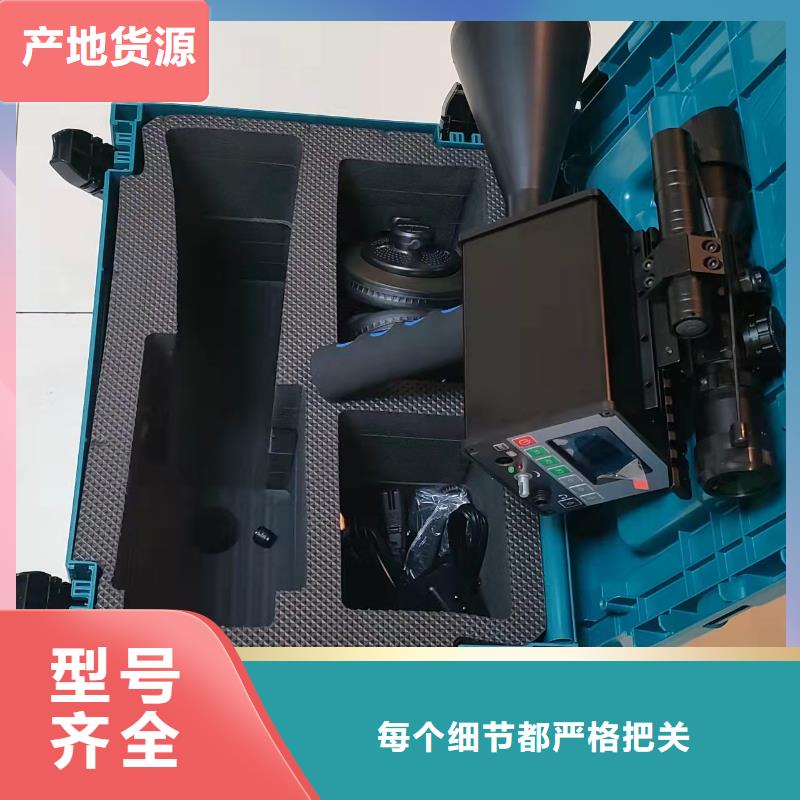

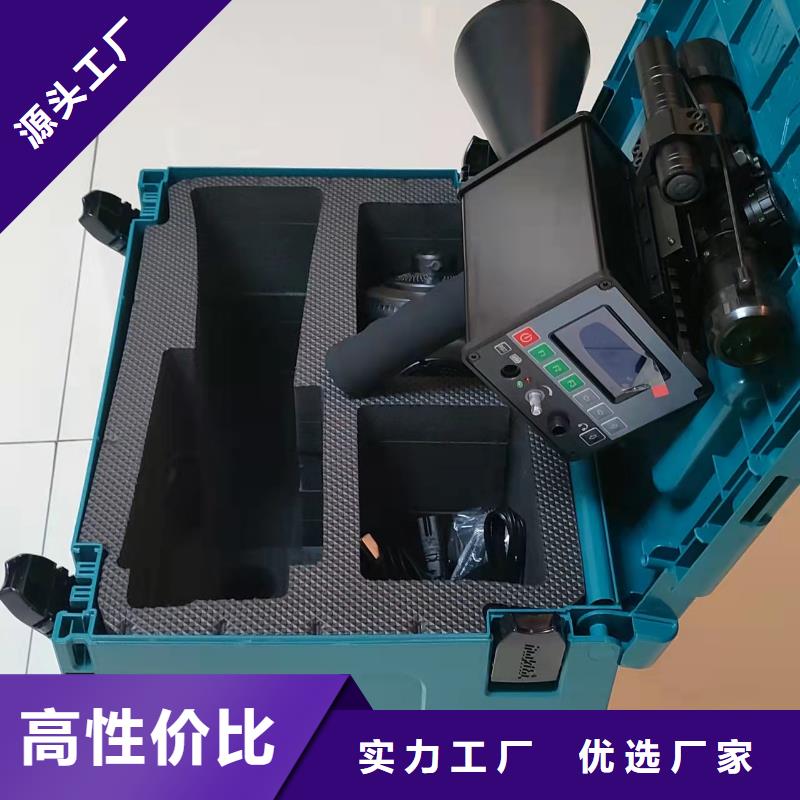

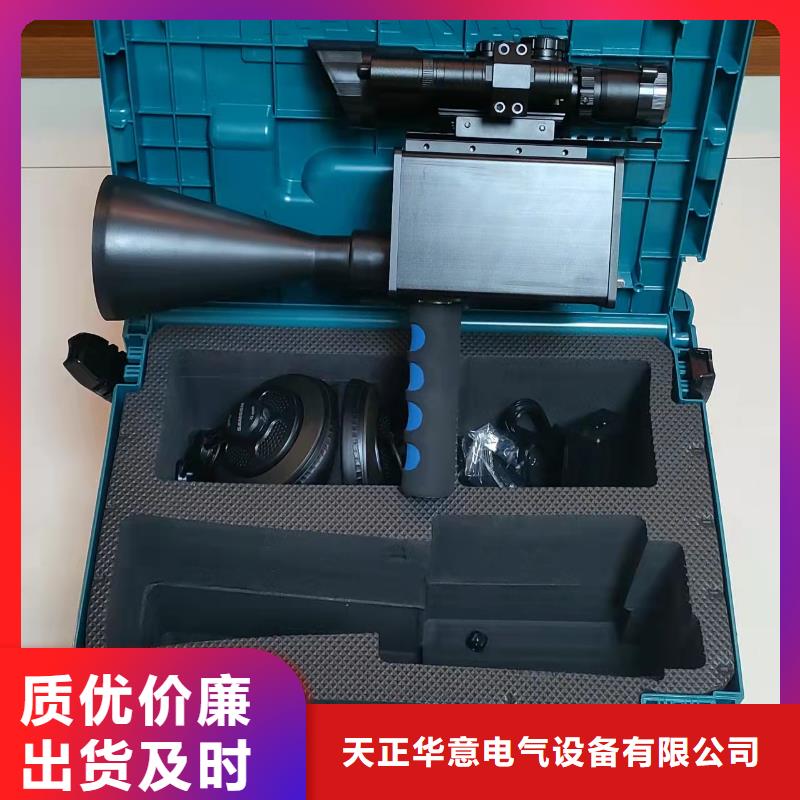

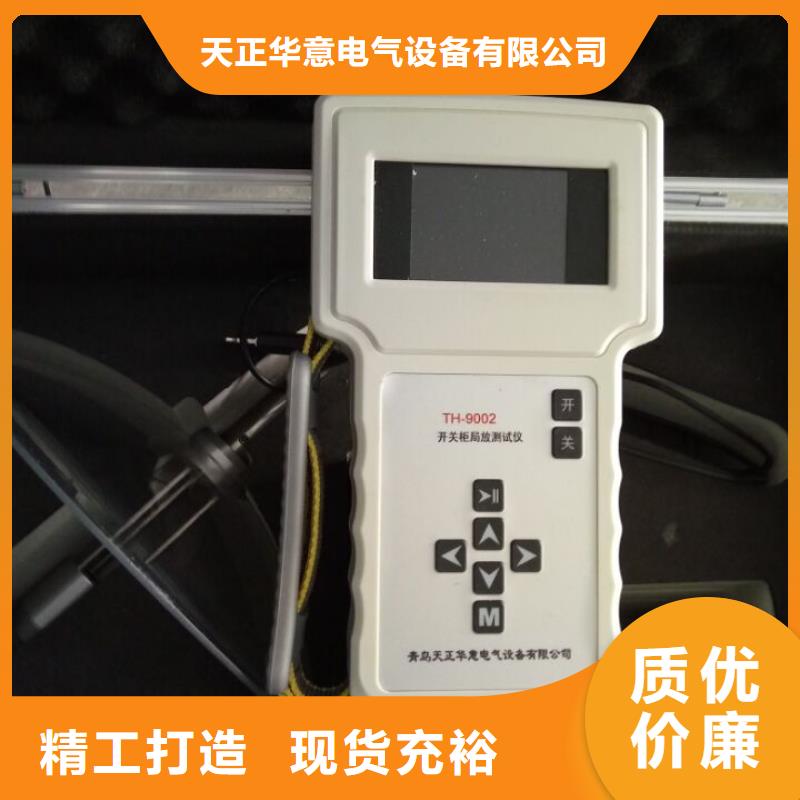

手持式超声波局部放电检测仪 测量US有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【US】，按【US设置】键进入US设置界面，在【测量模式】中选择相应的测量模式。按键进入相应的测量方式。?US—巡检模式在【US设置】→【测量模式】→巡检模式，按键进入巡检模式。在巡检模式下有4种模式：波形模式 ，连续模式，相位模式，脉冲模式。在运行状态下，按或键切换不同模式。?波形模式波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。图5-12US波形模式图?背景（mV）—显示被测仪器所在环境的信号。?有效值—显示被测信号在一个周期内的有效值。?峰值—显示被测信号滤波后的周期峰值，分别用mV和dB 值表示。?50Hz—显示被测信号50Hz频率成分。?100Hz—显示被测信号100Hz频率成分。表5-4操作指示表当前状态操作按键说明运行停止F1停止测量运行历史F2报警历史、历史读数以及报警指示运行设置F4设置试验以及通道项目运行幅值缩放↑↓↑幅值放大，↓幅值缩小运行切换显示←→切换不同的模式运行查看记录取消查看保存的测量数据的记录停止运行F1开始测量停止保存数据F2保存当前采样数据的信息停止设置F4设置试验以及通道项目停止幅值缩放↑↓↑幅值放大，↓幅值缩小停止查看记录取消查看保存的测量数据的记录停止保存背景确认将当前测量数值保存为背景值?连续模式连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。
手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)
