以下是:相位伏安表_真空度测试仪一站式厂家的图文介绍
相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。
相位伏安表随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否，直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，（尤其是差动保护的复杂接线，有时高、低侧同时引入，又存在不同的联结组别，极易接错，而在平时运行中又可能不会误动或拒动，存在很大的隐患）。我公司根据现场测试需要，适时开发出“三相保护回路矢量分析仪”。该产品集多功能于一身，具有多种测量功能，主要测量功能为：相位仪功能—校验主变差动保护和母线差动相位的正确性；电参量测试仪功能—测试电力系统必要的电参量参数；计量接线检测仪功能—对三相三线电能计量接线进行检测；谐波含量测试功能—现场测试电压和电流的谐波含量；示波器功能—显示柱状图，做为简单的示波器，用来观察测试信号波形。该测量仪器采用DSP交流采样，可同时测量三路电压和三路电流模拟量，仪器六通道矢量同屏显示，人机对话界面友好。
相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。
多年行业经验专注 手持直流电阻测试仪行业，只为您提供放心的产品。货源稳定、库存充足、满足客户量大的需求。工艺严选、厂家成熟、材质直供。

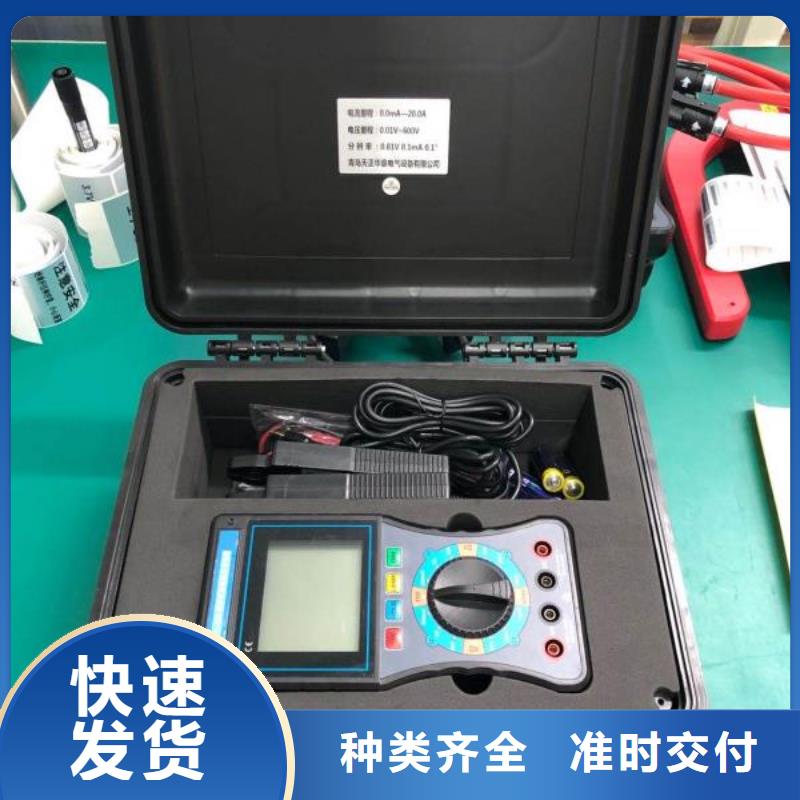

相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。
