我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让直流高压发生器-高压开关特性测试仪N年大品牌自己向您展示它的卓越品质和出色性能。
以下是:直流高压发生器-高压开关特性测试仪N年大品牌的图文介绍

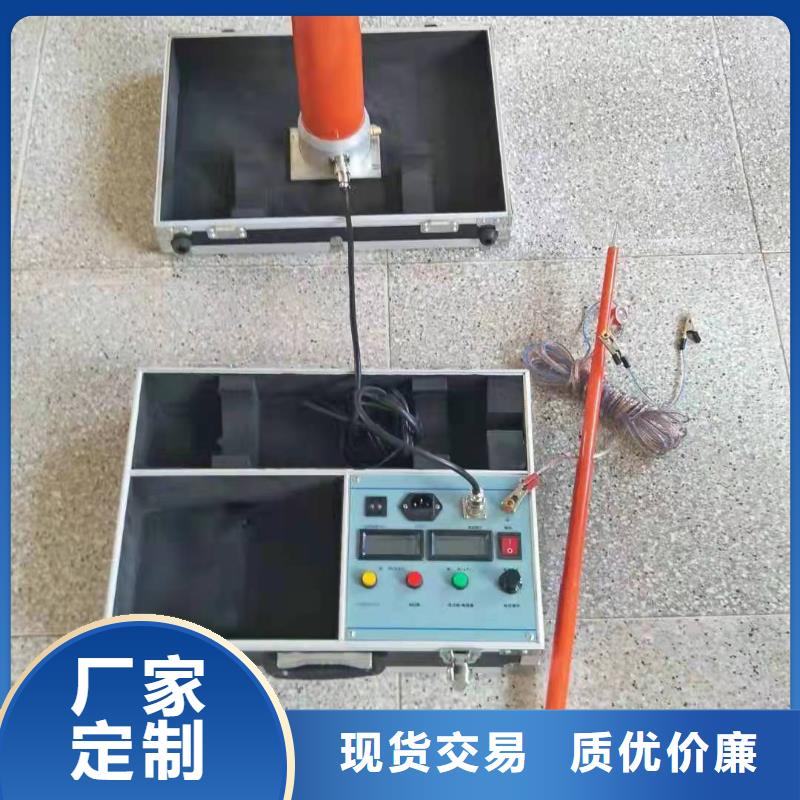

直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司
直流高压发生器.设置完成后，点击“进入试验”，进入下一屏，显示如下：4.点击“开始测试（停止）”按钮，设备开始升压，此时电源指示灯红灯灭，高压指示灯绿灯亮，表示系统正在加高压。试验人员只需关注试验电压和试验电流的读数即可。试验如果异常，再次点击“开始测试（停止）”按钮一次，可结束试验。5.高压升至所设耐压电压设备自动停止升压，此时蜂鸣器会报警一次，设备开始倒计时读秒，时间降为零时自动关断高压输出。6.试验过程中如出现因为过压或过流时，设备会自行关断高压输出，相应过电压或过电流框内红字会显示数据，试验人员可由此判定关断原因。7.升压过程中，试验人员可随时点击“暂停/继续”用于观察试验数据。也随时可按面板上面“急停”按钮结束试验。8.试验结束，屏幕自动跳转至结果显示，方便试验人员分析判断数据或保存数据，其结果显示格式如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。10.对高压进行充分放电，在高压输出端挂上地线一段时间再拆线结束本次试验。三、阶段试验1．设备屏点击“阶段试验”选项，设备可进行阶段试验项目，即高压分成几个阶段升压，每个阶段都可按需要预置停留时间，显示如下图进入阶段耐压参 数设置1。2.点击方框，根据整个试验的电压和电流设定保护电压和保护电流值，设置完成点击继续进入下一屏进入阶段耐压参数设置2：3.此时可进行阶段耐压试验参数的设置，设置每阶段电压值，耐压时间值，并点击后面的选中按钮，一共可分成六个阶段。
直流高压发生器 安 全 警 告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。数据管理在主监测界面时，按【向上】键或者【确定】键进入【数据管理】界面。包括直流报警信息、纹波报警信息、交流报警信息、系统参数设置、清空直流数据、清空纹波数据、清空交流数据、系统数据设置等子界面，如图7所示。图7 数据管理界面进入相应子界面可以进行对应数据管理操作，按【向上】或者【详细】键选择对应子界面，然后按【确定】键进入子界面。在直流报警信息、纹波报警信息和交流报警信息子界面里分别可以查询直流报警、纹波报警和交流报警历史数据。在系统参数设置界面可以对系统参数进行设置，在系统时间设置界面可以对日期和时间进行设置。在清空直流数据、清空纹波数据和清空交流数据子界面里分别可以对直流报警、纹波报警和交流报警历史信息进行，

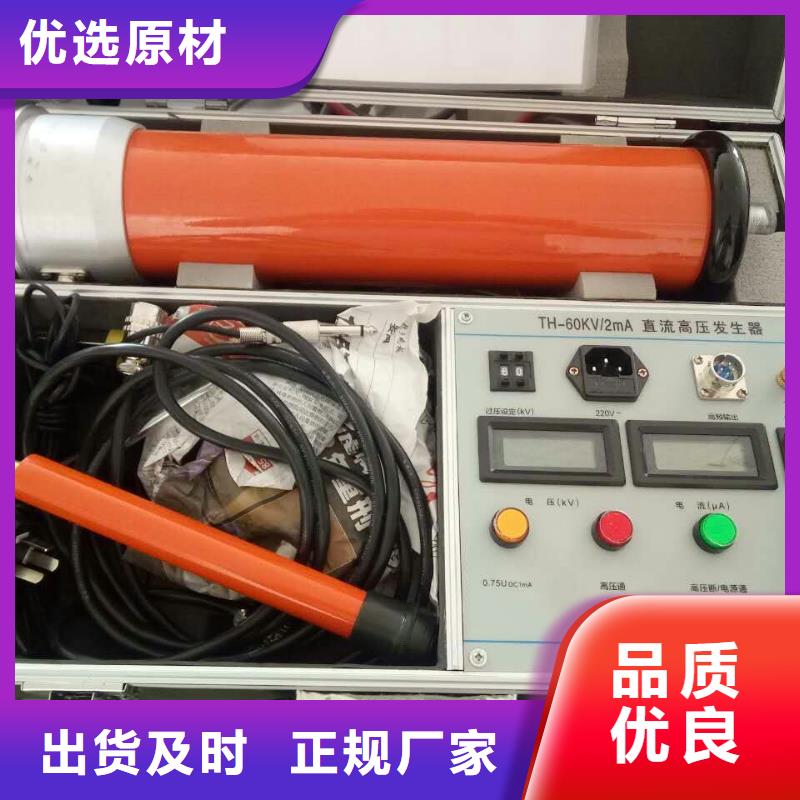

直流高压发生器直流高压发生器技术说明书青岛天正华意电气设备有限公司1 简介TH-ZGF5kV/30mA直流高压发生器由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.5U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。仪器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。注：“/”前方框处的数字表示仪器的 输出工作电压，单位是kV，“/”后方框处的数字表示在 输出电压时仪器可输出的 电流，单位是mA。2 原理方框图图13 主要技术性能工作电源：电压 220V±22V频 率： 50Hz或60Hz；显示精度：±1％；纹波系数：≤1％；工作方式：间断使用，每次不超过30min；环境温度：0℃—40℃；相对湿度：≤85％，无凝露。
天正华意电气设备(无锡市分公司)是国内专业的 手持直流电阻测试仪生产制造厂家，工厂位于平度市平安路2号。公司自成立以来坚持品质创新，在国内率先成功研发并推出了平度市平安路2号系列产品。我公司多年经验，做事快捷，竭诚为您服务。我们本着诚信为本，服务至上的原则，为各大厂矿，建筑工程提供优质可靠的钢材供应服务。
